Тиристор Т122-25

ТОП

Код товару: Т122-25

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

В наявності

173.40 грн Без ПДВ: 173.40 грн

Тиристор силовий Т122-25 – штирьовий потужний тиристор загального призначення. Перетворює і регулює постійний і змінний струм до 25А частотою до 500 Гц в ланцюгах з напругою 100В - 1600В (1-16 кл).

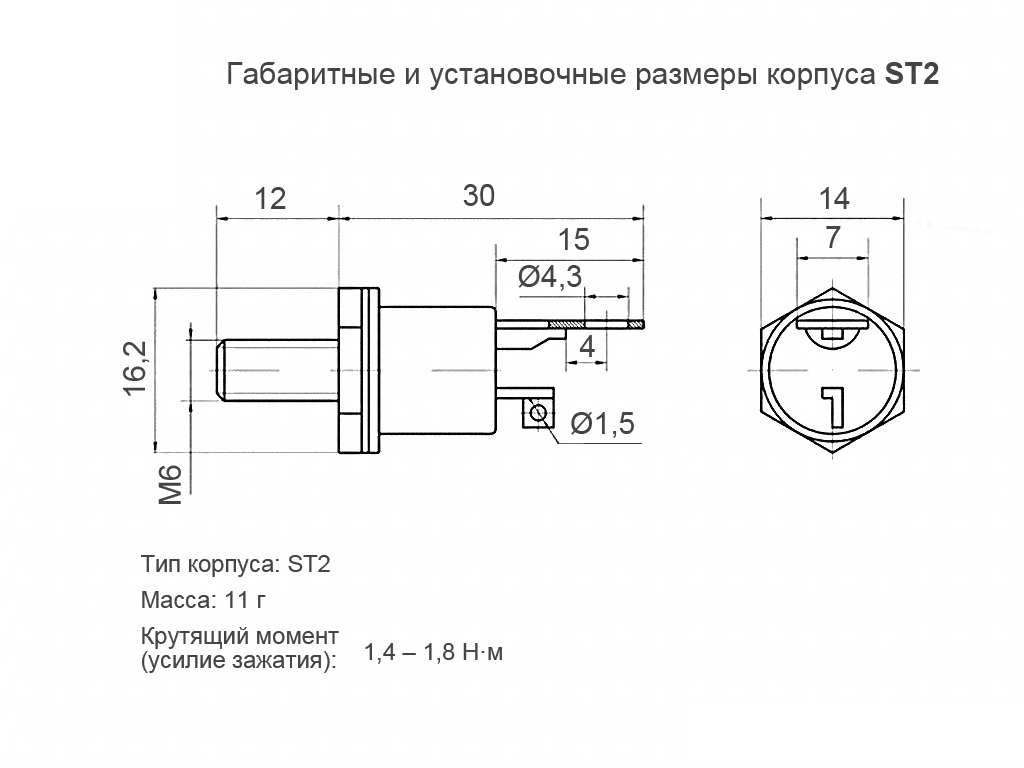

Тип корпусу тиристорів серії Т122-25 - ST2: різьблення - М6, маса - 11 г.

Розташування виводів: підстава тиристора - анод, жорсткий довгий висновок - катод, жорсткий короткий вивід - керуючий електрод.

Виготовляються для експлуатації в помірному, холодному (УХЛ) або тропічному (Т) кліматі; категорія розміщення - 2.

Для відводу тепла тиристори збирають з охолоджувачами за допомогою нарізного сполучення. Щоб забезпечити надійний тепловий і електричний контакт з охолоджувачем при складанні, закручуючий момент Md для тиристорів Т122-25 повинен бути 1,4-1,8 Нм. Рекомендується також використовувати теплопровідну пасту КПТ-8.

Застосовуються тиристори Т122-25 в схемах живлення електротехнічних установок постійного і змінного струму і в напівпровідникових перетворювачах електроенергії.

Детальні характеристики Тиристора Т122-25

Тиристоры Т122-25
Періодичну імпульсна напруга в закритому стані; повторюване імпульсна зворотна напруга	U_DRM/U_RRM	100-1600 В
Максимально допустимий середній струм у відкритому стані (Температура корпусу)	I_T(AV)/(T_C)	25 А (85°C)
Максимально допустимий діючий струм у відкритому стані	I_TRMS	39 А
Ударний струм у відкритому стані	I_TSM	0.35 кА
Максимально допустима температура переходу	T_jmax	125 ºC
Імпульсна напруга у відкритому стані / імпульсний струм у відкритому стані	U_TM/I_TM	1.75/78.5 В/А
Гранична напруга тиристора у відкритому стані	U_T(TO)	1.00 В
Динамічний опір у відкритому стані	r_T	0.0096 мОм
Повторюваний імпульсний струм в закритому стані; повторюваний імпульсний зворотний струм	I_DRM/I_RRM	3.0 мА
Критична швидкість наростання напруги в закритому стані	(dU_D/dt)_cr	50-1000 В/мкс
Відмикающий постійний струм управління	I_GT	60 мА
Відмикаюча постійна напруга управління	U_GT	2.5 В
Критична швидкість наростання струму у відкритому стані	(di_T/dt)_cr	160 А/мкс
Час вмикання	t_q	63-250 мкс
Захисний показник - значення інтеграла від квадрата ударного неповторюваного струму у відкритому стані тиристора за час протікання	i²·t	0.61 кА²·c
Тепловий опір перехід - корпус	R_th(j-c)	0.45 ºC/Вт
Рекомендовані охолоджувачі		О221

Розшифровка маркування Тиристора Т122-25

122

–

УХЛ2

–

Тиристор низькочастотний

122

–

Конструктивне виконання, серія

–

Середній струм у відкритому стані I_T(AV)

–

Клас по напрузі U_RRM / 100

–

Критична швидкість наростання напруги в закритому стані (dU_D/dt)_cr:

Буквено-цифрове маркування	Е3	А3	Р2	К2	Е2	А2
Цифрове маркування	2	3	4	5	6	7
Значення, В/мкс	50	100	200	320	500	1000
