Роз'єми байонетні FQ18

Роз'єми швидкороз'ємні серії FQ18, посадковий діаметр 18 мм - конектори ручного з'єднання циліндричні, внутрішнього об'ємного монтажу, з'єднують ланцюги з навантаженням до 25А та 400В.

Особливістю роз'ємів FQ18 є байонетний (швидкороз'ємний) спосіб з'єднання. З'єднувачі серії FQ18 налічують від 3 до 12 контактів діаметром 1 мм, 1,5 мм та 2 мм, і є функціональними аналогами вітчизняних роз'ємів 2РМ та ОНЦ-РГ.

Тип корпусу роз'ємів FQ18 – блоковий або кабельний. Літера "Z" у маркуванні позначає тип корпусу - блоковий, що кріпиться на панель, "T" - кабельний.

Роз'єми FQ18 є вологозахищеними та відповідають ступеню захисту IP67, що гарантує роботу роз'ємів при зануренні у воду на глибину 1м протягом 30 хвилин.

FQ18-2 FQ18-3 FQ18-4 FQ18-5 FQ18-6 FQ18-7 FQ18-10 FQ18-12

Фото	Серія	Режими коммутації	Схема контактів

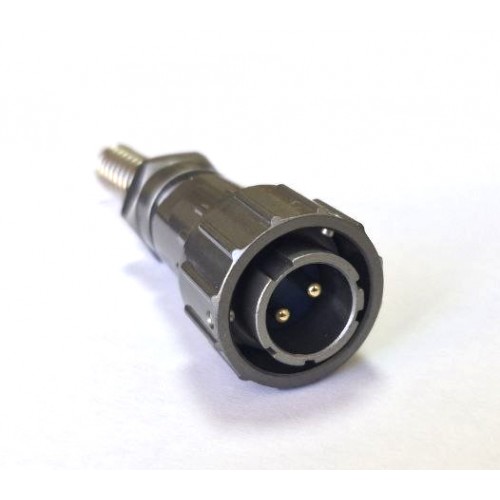

	FQ18-2TJ-8 (каб.вил.)	25A/400V	2 pin d=2,5 мм

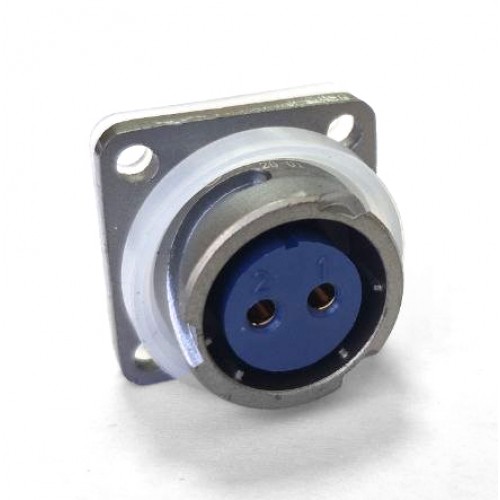

	FQ18-2ZK (бл.роз.)

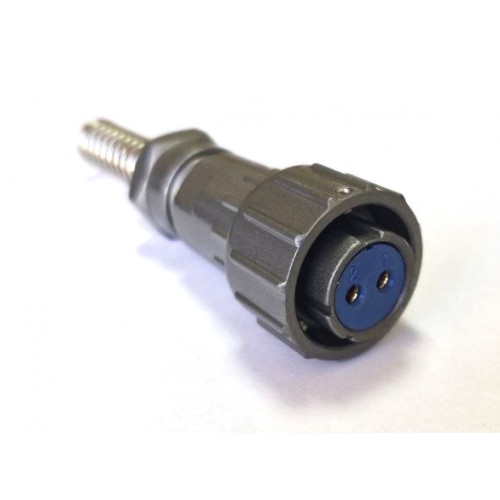

	FQ18-2pin TK-8 (каб.роз.)	25A/400V	2 pin d=2,5 мм

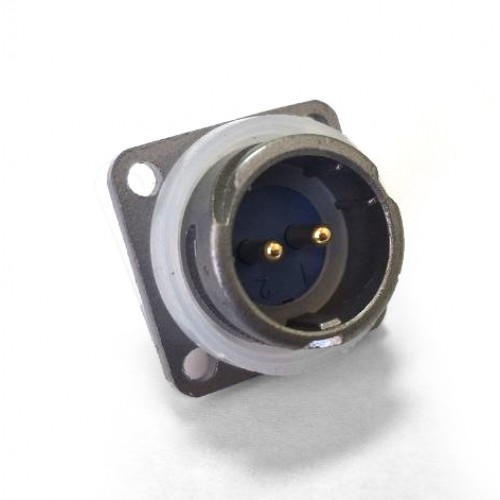

	FQ18-2pin ZJ (бл.вил.)

Приклад з'єднання: FQ18-2TJ-8 + FQ18-2ZK — кабельна вилка + блочна розетка;
FQ18-2TK-8 + FQ18-2ZJ — кабельна розетка + блочна вилка

Фото	Серія	Режими коммутації	Схема контактів
	FQ18-3TJ-8 (каб.вил.)	18A/400V	3 pin d=1,5 мм
	FQ18-3ZK (бл.роз.)
	FQ18-3pin TK-8 (каб.роз.)	18A/400V	3 pin d=1,5 мм
	FQ18-3pin ZJ (бл.вил.)
	FQ18-3ZPJ-8 (блочно-кабельна вилка)	18A/400V	3 pin d=1,5 мм
	FQ18-3ZPK-8 (блочно-кабельна розетка)	18A/400V	3 pin d=1,5 мм

Приклад з'єднання: FQ18-3TJ-8 + FQ18-3ZK - кабельна вилка + блочна розетка; FQ18-3TK-8 + FQ18-3ZPJ-8 - кабельна розетка + блочно-кабельна вилка

Фото	Серія	Режими коммутації	Схема контактів
	FQ18-4pin TJ-8 (каб.вил.)	10A/400V	4 pin d=1,5 мм
	FQ18-4pin ZK (бл.роз.)
	FQ18-4pin TK-8 (каб.роз.)	10A/400V	4 pin d=1,5 мм
	FQ18-4pin ZJ (бл.вил.)
	FQ18-4ZPJ-8 (блочно-кабельна вилка)	10A/400V	4 pin d=1,5 мм
	FQ18-4ZPK-8 (блочно-кабельна розетка)	10A/400V	4 pin d=1,5 мм

Приклад з'єднання: FQ18-4TJ-8 + FQ18-4ZK - кабельна вилка + блочна розеткаFQ18-4TK-8 + FQ18-4ZPJ-8 - кабельна розетка + блочно-кабельна вилка

Фото	Серія	Режими коммутації	Схема контактів
	FQ18-5TJ-8 (каб.вил.)	3A/400V	5 pin d=1,0 мм
	FQ18-5ZK (бл.роз.)
	FQ18-5pin TK-8 (каб.роз.)	3A/400V	5 pin d=1,0 мм
	FQ18-5pin ZJ (бл.вил.)
	FQ18-5ZPJ-8 (блочно-кабельна вилка)	3A/400V	5 pin d=1,0 мм
	FQ18-5ZPK-8 (блочно-кабельна розетка)	3A/400V	5 pin d=1,0 мм

Приклад з'єднання: FQ18-5TJ-8 + FQ18-5ZK - кабельна вилка + блочна розеткаFQ18-5TK-8 + FQ18-5ZPJ-8 - кабельна розетка + блочно-кабельна вилка

Фото	Серія	Режими коммутації	Схема контактів
	FQ18-6TJ-8 (каб.вил.)	3A/400V	6 pin d=1,0 мм
	FQ18-6ZK (бл.роз.)
	FQ18-6pin TK-8 (каб.роз.)	3A/400V	6 pin d=1,0 мм
	FQ18-6pin ZJ (бл.вил.)

Приклад з'єднання: FQ18-6TJ-8 + FQ18-6ZK - кабельна вилка + блочна розеткаFQ18-6TK-8 + FQ18-6ZPJ-8 - кабельна розетка + блочно-кабельна вилка

Фото	Серія	Режими коммутації	Схема контактів
	FQ18-7TJ-8 (каб.вил.)	3A/400V	7 pin d=1,0 мм
	FQ18-7ZK (бл.роз.)
	FQ18-7pin TK-8 (каб.роз.)	3A/400V	7 pin d=1,0 мм
	FQ18-7pin ZJ (бл.вил.)

Приклад з'єднання: FQ18-7TJ-8 + FQ18-7ZK - кабельна вилка + блочна розеткаFQ18-7TK-8 + FQ18-7ZPJ-8 - кабельна розетка + блочно-кабельна вилка

Фото	Серія	Режими коммутації	Схема контактів

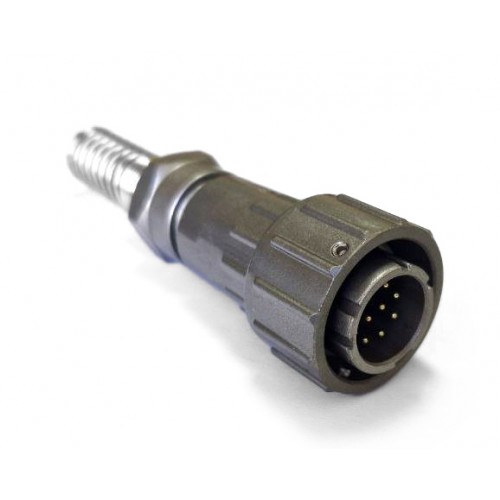

	FQ18-10TJ-10 (каб.вил.)	3A/250V	10 pin d=1,0 мм

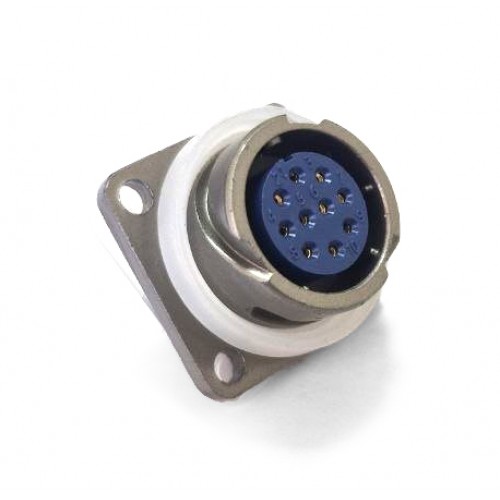

	FQ18-10ZK (бл.роз.)

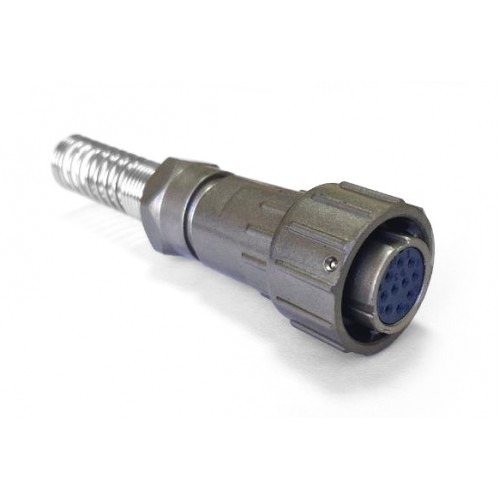

	FQ18-10pin TK-10 (каб.роз.)	3A/250V	10 pin d=1,0 мм

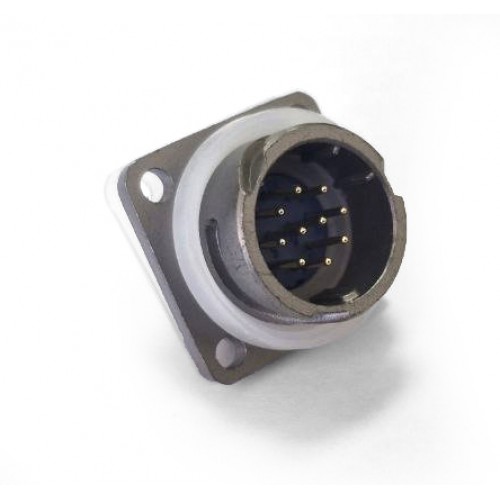

	FQ18-10pin ZJ (бл.вил.)

Приклад з'єднання: FQ18-10TJ-10 + FQ18-10ZK — кабельна вилка + блочна розетка;
FQ18-10TK-10 + FQ18-10ZJ — кабельна розетка + блочна вилка

Фото	Серія	Режими коммутації	Схема контактів
	FQ18-12TJ-10 (каб.вил.)	3A/250V	12 pin d=1,0 мм
	FQ18-12ZK (бл.роз.)
	FQ18-12pin TK-10 (каб.роз.)	3A/250V	12 pin d=1,0 мм
	FQ18-12pin ZJ (бл.вил.)
	FQ18-12pin ZPJ-10 (блоч.-каб.вил.)	3A/250V	12 pin d=1,0 мм

Приклад з'єднання: FQ18-12TJ-8 + FQ18-12ZK - кабельна вилка + блочна розеткаFQ18-12TK-8 + FQ18-12ZPJ-8 - кабельна розетка + блочно-кабельна вилка
