Роз'єми Weipu серія WS32

Роз'єми Weipu серія WS32 – це штепсельні конектори в основному для використання у приміщеннях. Серія WS32 підтримує роботу з напругою до 500В та струмом до 60А, що робить її придатною для багатьох типів промислового обладнання.

Залежно від конфігурації роз'єми можуть мати від 4 до 19 контактів, розміщених у міцному металевому корпусі з цинкового сплаву, який забезпечує стійкість до вібрацій, пилу та вологи.

Роз'єми забезпечують надійне фіксування завдяки різьбовому механізму, що запобігає випадковому роз'єднанню навіть при вібрації або ударі.

Серія WS32 підтримує конфігурації "кабель-кабель" та "кабель-панель", що дозволяє гнучко адаптувати її до потреб будь-якої системи.

Ці роз'єми часто використовуються як сучасна альтернатива класичним радянським роз'ємам, надаючи кращу ергономіку, герметичність та електричні характеристики, що робить їх надійним вибором для тривалого використання.

Серія WS відноситься до найбільш затребуваних недорогих рішень для промислового використання у приміщеннях. Ці роз'єми мають ступінь захисту IP44 і призначені переважно для встановлення всередині виробничих об'єктів – таких як автоматизовані лінії, цехи та конвеєри. На відміну від інших серій вони не розраховані на роботу у вуличних чи важких погодних умовах. Завдяки великому вибору тозмірів та конфігурацій контактів, WS-рішення дозволяють гнучко організувати підключення живлення, сигнальні ланцюги та елементи систем управління усередині виробництва.

Сфери застосування:

Промислове обладнання – для підключення сенсорів, приладів та елементів керування.
Світлотехніка та сценічне обладнання завдяки надійності та захисту від вологи.
Зовнішні інформаційні системи для підключення живлення та сигналу у несприятливих погодних умовах.
Електротехнічні шафи та панелі керування – компактне рішення для передачі сигналів та живлення.
Зарядні станції та автоматика завдяки стійкості до пилу та вологи.

Табы на чистом CSS и JavaScript - Пример 01

WS32-Z: Панельний роз'єм з квадратним фланцем та кріпленням на 4 гвинти.

Розміри та схема WS Z

Серія	WS16	WS20	WS24	WS28	WS32	WS40	WS48	WS55
⌀d1	15.8	19.8	23.8	27.8	31.8	39.8	47.8	54.8
D	M18x1	M22x1	M26x1	M30x1	M35x1.5	M44x1.5	M52x1.5	M59x1.5
I	9.7	10	10	10	14.4	14.2	14.2	14
L	21.6	23	23	23	34	34	34	34
b	20	22	26	30	32	40	48	52
B	26	29	32	36	42	50	58	64
⌀d2	16.5	20.5	24.5	28.5	32.5	40.5	48.5	55.5
⌀	3.2	3.2	3.2	3.2	3.5	4.5	4.5	4.5

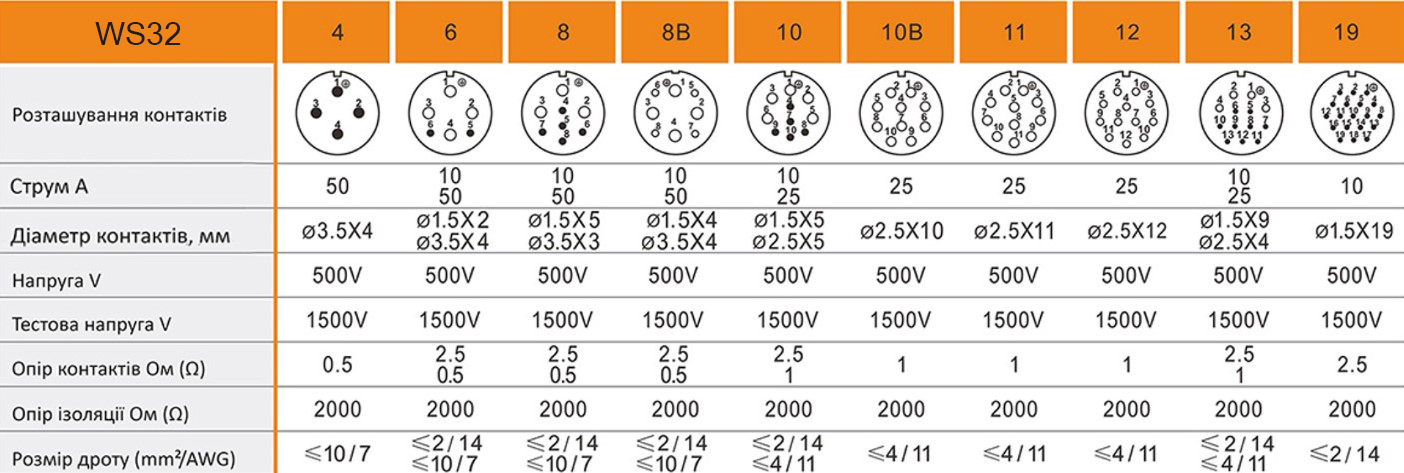

Характеристики роз'ємів Weipu серії WS

Розшифровка маркування роз'ємів Weipu-WS
WS		32		K		2		Z		1

WS	- серія роз'єму Weipu
32	- типорозмір конектора (16; 20; 24; 28; 32; 40; 48; 55)
К	- розетка (J - вилка)
2	- кількість контактів
Z	- панельна розетка,квадратныйфланець
1	- кріплення дротів до контактівзадопомогою пайки (3 - обжим, тільки 2,3,4 контакти)

WS32-TQ: Кабельний конектор з металевим механічним затискачем та гумовою втулкою.

Розміри та схема разъемов серии WS TQ

Серія	WS16	WS20	WS24	WS28	WS32	WS40	WS48	WS55
⌀D	21.5	26	30	34	39.5	49.5	57	64.5
L	44	49	53	55	69	76	85	97
⌀d	10.5	13	13.5	17.5	21.5	26	26	32
