Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.
ТОП
Код товару: Т142
В наявності
357.00 грн
Без ПДВ: 357.00 грн

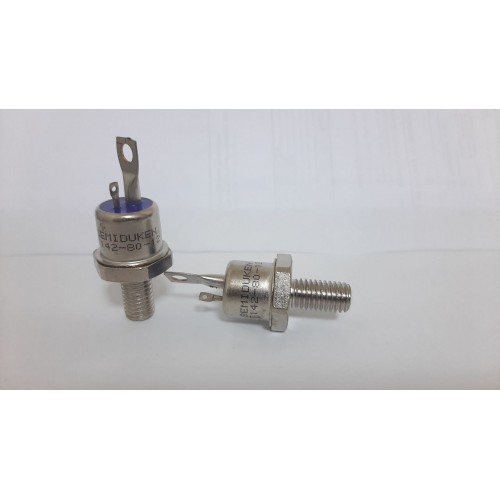

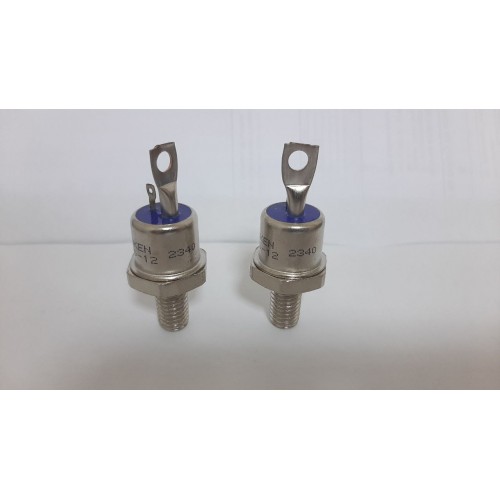

Тиристор силовий Т142 – штирьовий потужний тиристор загального призначення. Перетворює та регулює постійний та змінний струм до 40А, 50А, 63А, 80А частотою до 500 Гц у ланцюгах з напругою 100В – 2000В (1-20 кл).
Тип корпусу тиристорів серії Т142 – ST4: різьблення – М10, маса – 50 г.
Розташування виводів: основа тиристора – анод, жорсткий довгий висновок – катод, жорсткий короткий вивід – електрод, що управляє.
Виготовляються для експлуатації у помірному, холодному (УХЛ) чи тропічному (Т) кліматі; категорія розміщення – 2.
Для відведення тепла тиристори збирають із охолоджувачами за допомогою різьбового з'єднання. Щоб забезпечити надійний тепловий та електричний контакт з охолоджувачем при складанні, момент Md, що закручує, для тиристорів Т142 повинен бути 9,0-11,0 Нм. Також рекомендується використовувати теплопровідну пасту КПТ-8.
Застосовуються тиристори Т142 у схемах живлення електротехнічних установок постійного та змінного струму та у напівпровідникових перетворювачах електроенергії.
Детальні характеристики Тиристора Т142
| Тиристор Т142 | |||||||
 |
 |
||||||
| Тип тиристора | Ціна | Напруга UDRM, URRM |
Середній прямий струм IT(AV) (TС, ºC) |
Клас по напрузі URRM / 100 |
Маса | Тип охолоджувача | |
| Т142-40 | 230,00 | 100 - 2000В | 40А (85ºC) | 1 - 20 | 50 г | О241 | |
| Т142-50 | 230,00 | 100 - 2000В | 50А (85ºC) | 1 - 20 | 50 г | О241 | |
| Т142-63 | 230,00 | 100 - 1600В | 63А (85ºC) | 1 - 12 | 50 г | О241 | |
| Т142-80 | 240,00 | 100 - 1600В | 80А (85ºC) | 1 - 12 | 50 г | О241 | |
Детальні характеристики тиристорів Т142
| Тип | UDRM URRM |
IT(AV) (TC) |
ITRMS | ITSM | Tjmax | UTM/ ITM |
UT(TO) | rT | IDRM IRRM |
(dUD/dt)cr | IGT | UGT | (diT/dt)cr | tq | i2·t | Rth(j-c) |
| В | А(ºC) | А | кА | ºC | В/А | В | мОм | мА | В/мкс | мА | В | А/мкс | мкс | кА2·c | ºC/Вт | |
| Т142-40 | 100-2000 | 40 (85°) | 62 | 0.70 | 125 | 2.10/125 | 1.20 | 0.0070 | 15 | 50-1000 | 120 | 3.0 | 125 | 63-250 | - | 0.45 |
| Т142-50 | 100-2000 | 50 (85°) | 78 | 0.85 | 125 | 2.10/157 | 1.20 | 0.0057 | 15 | 50-1000 | 120 | 3.0 | 125 | 63-250 | - | 0.40 |
| Т142-63 | 100-1600 | 63 (85°) | 98 | 1.30 | 125 | 1.65/197 | 1.00 | 0.0033 | 6.0 | 50-1000 | 150 | 3.0 | 160 | 63-250 | 8.45 | 0.40 |
| Т142-80 | 100-1600 | 80 (85°) | 125 | 1.50 | 125 | 1.65/251 | 1.00 | 0.0026 | 6.0 | 50-1000 | 150 | 3.0 | 160 | 63-250 | 11.25 | 0.30 |
Розшифровка маркування Тиристора Т142
| Т | 142 | – | 80 | – | 14 | 4 | 3 | УХЛ2 |
| Т | – | Тиристор низькочастотний | |||||||||||||||||||||
| 142 | – | Конструктивне виконання, серія |
|||||||||||||||||||||
| 80 | – | Середній струм у відкритому стані IT(AV) | |||||||||||||||||||||
| 14 | – | Клас по напрузі URRM / 100 | |||||||||||||||||||||
| 4 | – | Критична швидкість наростання напруги у закритому стані (dUD/dt)cr : | |||||||||||||||||||||
|
|||||||||||||||||||||||
| 3 | – | Група за часом вимкнення tq: | |||||||||||||||||||||
|
|||||||||||||||||||||||
| * - Тільки для приладів на струми менше 100А | |||||||||||||||||||||||
| УХЛ2 | – | Кліматичне виконання: УХЛ2 - для помірного та холодного клімату. |
