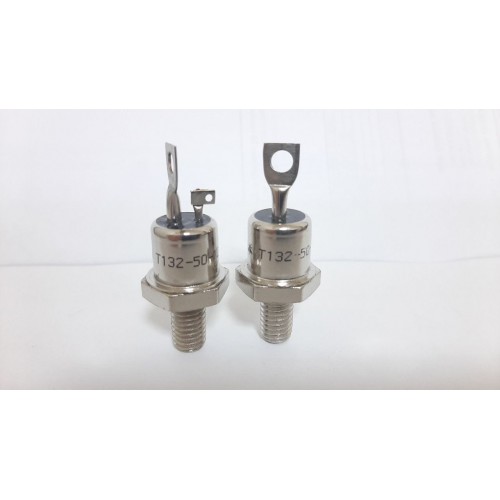

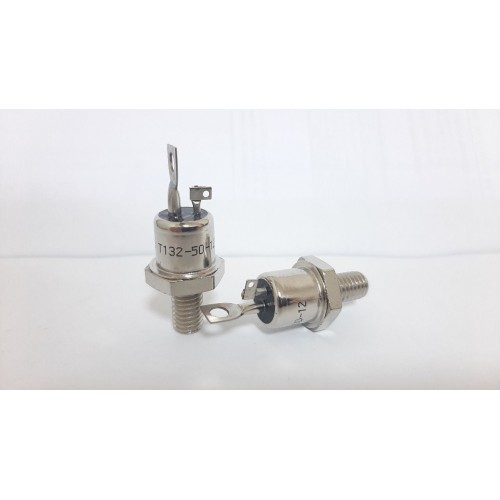

Тиристор Т132

Тиристор силовий Т132  – штирьовий потужний тиристор загального призначення. Перетворює та регулює постійний та змінний струм до 25А, 40А, 50А, 63А частотой до 500 Гц в ланцюгах з навантаженням 100В – 2000В (1-20 кл).

Тип корпусу тиристорів серії Т132 – ST3: різьба - М8, маса – 23 г.

Розташування виводів: основа тиристора – анод, жорсткий довгий висновок – катод, жорсткий короткий висновок – електрод, що управляє.

Виготовляються для експлуатації у помірному, холодному (УХЛ) або тропічному (Т) кліматі; категорія розміщення – 2.

Для відведення тепла тиристори збирають із охолоджувачами за допомогою різьбового з'єднання. Щоб забезпечити надійний тепловий та електричний контакт з охолоджувачем під час збирання, що закручує момент M_d для тиристорів Т132 повинен бути 5,0-6,2 Нм. Рекомендується використовувати теплопровідну пасту КПТ-8.

Застосовуються тиристори Т132 у схемах живлення електротехнічних установок постійного та змінного струму та у напівпровідникових перетворювачах електроенергії.

Тиристор Т132
Тип тиристора	Ціна	Напруга UDRM, URRM	Середній прямий струм IT(AV) (TС, ºC)	Клас по напрузі URRM / 100	Маса	Тип охолоджувача	PDF
Т132-25	145.00	100 - 2000В	25А (85ºC)	1 - 20	23 г	О231, О331
Т132-40	145.00	100 - 1600В	40А (85ºC)	1 - 16	23 г	О231, О331
Т132-50	145.00	100 - 1600В	50А (85ºC)	1 - 16	23 г	О231, О331
Т132-63	145.00	100 - 1200В	63А (85ºC)	1 - 12	23 г	О231, О331
