Як розшифрувати модель?
Наведіть курсор на частину моделі або прокрутіть таблицю вручну ↓
DH-20-J08SX-03-401A
| Серія роз'ємів Cnlinko | |
| DH-16 | Діаметр 16 мм |
| DH-20 | Діаметр 20 мм |
| DH-24 | Діаметр 24 мм |
| Тип роз'єму | |
| C | Вилка |
| J | Розетка |
| Кількість контактів | |
| 02 | Роз'єм на 2 контакти |
| 03 | Роз'єм на 3 контакти |
| 04 | Роз'єм на 4 контакти |
| 05 | Роз'єм на 5 контактів |
| 07 | Роз'єм на 7 контактів |
| 09 | Роз'єм на 9 контактів |
| 10 | Роз'єм на 10 контактів |
| 12 | Роз'єм на 12 контактів |
| 14 | Роз'єм на 14 контактів |
| 19 | Роз'єм на 19 контактів |
| 24 | Роз'єм на 24 контакти |
| Тип корпусу | |
| SX | Панельний роз'єм |
| PE | Кабельний |
| PP | Міжкабельний |
| Матеріал | |
| 03 | Металевий корпус, контакти під паяння |
| 23 | Металевий корпус, контакти під гвинти |
| Тип монтажа | |
| 1 | Монтаж на корпус затискною гайкою |
| 4 | Монтаж на 4 гвинти |
| Конструктивні особливості | |
| 01 | Чорна кришка (для DH-16, DH-20) |
| 01 | Червона кришка для 2,3,4 контактів; Синя кришка для 10,12,19,24 контактів; Чорна кришка для 19 контактів (для DH-24) |
| 02 | Металева кришка |
| 35 | Збільшений струм до 35А |
| 45 | Збільшений струм до 45А |
| Ключ з'єднання | |
| A | З перегородкою |

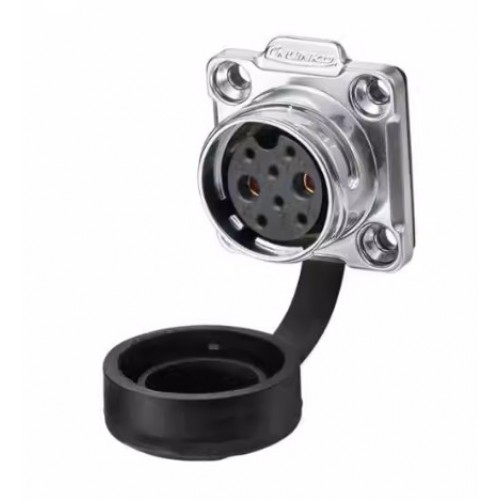

Роз'єм швидкороз'ємний (байонетний) DH-20-J08SX-03-401A - 8-и контактна герметична панельна розетка з фланцем на 4 гвинти. Має посадковий діаметр 20 мм - коннектор ручного з'єднання, циліндричний, внутрішнього монтажу, з'єднує ланцюги 20+5 А і напругою до 250 В.
Відповідна частина кабельної вилки DH-20-J08SX-03-401A буде - панельна розетка DH-20-C08PE-03-001A
Особливість цього коннектора - швидкороз'ємність, герметичність, пилезахищеність, корпус з цинкового сплаву.
З'єднувачі серії DH-20 налічують від 2 до 14 контактів діаметром 1 мм, 1,8 мм і 2,7 мм.
Тип корпусу герметичного роз'єму - блоковий або кабельний. Вид конектора - вилка або розетка.
Роз'єми мають захист IP67 - захищені від вологи і пилу, гарантована робота під водою на глибині 1 м протягом 30 хвилин.
Герметичні роз'єми серії DH дуже часто застосовуються в умовах високої вологості та забрудненості, при проектуванні безпілотних літальних апаратів, роботизованою техніки, військової техніки та медичного обладнання.
Порівняльна таблиця характеристик роз'ємів серії DH-20
| К-ть контактів, шт |
2pin | 3pin | 4pin | 5pin | 7pin | 9pin | 12pin | 14pin |
| Номінальний струм, А |
20А | 12А | 5А | |||||
| Робоча напруга, V |
500V | 250V | ||||||
| Імпульсна напруга, V |
2500V | 1500V | ||||||
| Діаметр контактів, мм |
2,7 | 1,8 | 1,0 | |||||
| Опір контактів |
<1.0mΩ | <2.5mΩ | <5.0mΩ | |||||
| Зміна температури |
5A температура контакту 20℃↓ ；7A - 25℃↓ ；10A - 30℃↓ | 5A температура контакту 12℃↓ ；15A - 40℃↓ ；20A - 50℃↓ | 5A температура контакту 30℃↓ ；7A - 40℃↓ ；10A - 50℃↓ | |||||
| Діапазон діаметру кабелю |
9.0~ 13.0mm | 7.0~ 10.0mm | 5.0~ 6.5mm | |||||
| Специфікація кабелю |
2.5~4.0mm²/ 14~12AWG |
1.0~1.5mm²/ 16AWG |
0.34~0.75mm²/ 22~20AWG |
|||||
Габаритні розміри герметичного роз'єму серії DH
| Вилка кабельна | Розетка між кабельна |
  |
  |
Схеми розташування контактів в герметичних роз'ємах серії DH
| Серія роз'єму |
Кількість контактів |
Схема розташування контактів |
Відповідна частина |
| DH-20-С02PE-03-001A |
2 |  |
DH20-J02PP-03-001A DH20-J02SX-03-401A DH20-J02SX-03-402A |
| DH-20-С03PE-03-001A |
3 |  |
DH20-J03PP-03-001A DH20-J03SX-03-401A DH20-J03SX-03-402A |
| DH-20-С04PE-03-001A |
4 |  |
DH20-J04PP-03-001A DH20-J04SX-03-401A DH20-J04SX-03-402A |
| DH-20-С05PE-03-001A |
5 |  |
DH20-J05PP-03-001A DH20-J05SX-03-401A DH20-J05SX-03-402A |
| DH-20-С07PE-03-001A |
7 |  |
DH20-J07PP-03-001A DH20-J07SX-03-401A DH20-J07SX-03-402A |
| DH-20-С09PE-03-001A |
9 |  |
DH20-J09PP-03-001A DH20-J09SX-03-401A DH20-J09SX-03-402A |
| DH-20-С12PE-03-001A |
12 |  |
DH20-J12PP-03-001A DH20-J12SX-03-401A DH20-J12SX-03-402A |
| DH-20-С14PE-03-001A |
14 |  |
DH20-J14PP-03-001A DH20-J14SX-03-401A DH20-J14SX-03-402A |
