Name: Герметичний роз'єм LP-20-C08PP-01-051A межкабельна вилка
Brand: CNLINKO
Price: 1.20 UAH
Availability: OutOfStock

Герметичний роз'єм LP-20-C08PP-01-051A межкабельна вилка

Новинка

Код товару: LP-20-C08PP-01-001

Виробник: CNLINKO

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

Попереднє замовлення

По запиту

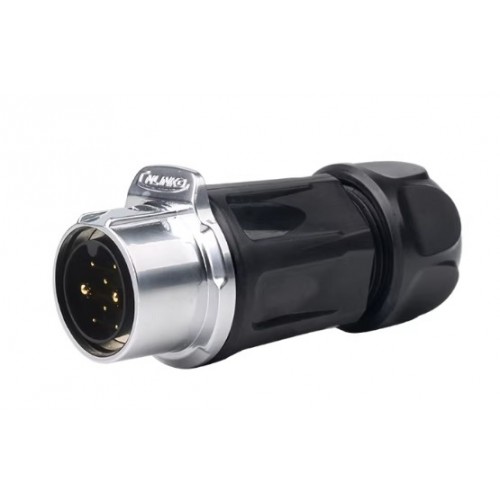

Герметичний роз'єм живлення серії LP - LP-20-C08PP-01-051A - 8-и контактна герметична міжкабельна вилка серії LP з прямим виводом.

Два контакта мають діаметр 2,7 мм, а 6 контактів - 1,0 мм. Кабель що під'єднується має наступні характеристики - 4,00мм²/12AWG і 0,5мм²/20AWG. Вилка має прохідний діаметр - 20 мм, з'єднує ланцюг до 20 А + 5 A і напругою до 250 В.

Відповідна частина до міжкабельної вилки - кабельная розетка LP-20-J08PE-01-051

Корпусні деталі виготовлені з високоякісних конструкційних пластиків. Штирі роз'ємів - циліндричні, матеріал - латунь. Зчленування з'єднувача - за допомогою надійного замку-засувки.

Серія LP - одна з найбільш продаваних серійних виробів. Конструкція з швидким підключенням дозволяє підключати / відключати роз'єм однією рукою.

Області застосування герметичних роз'ємів серії LP - при складанні аудіо-відео-обладнання в умовах вологи і пилу, для використання обладнання під водою, для з'єднання сонячних панелей.

Роз'єми мають захист IP67 - захищені від вологи і пилу, гарантована робота під водою на глибині 1 м протягом 30 хвилин.

Детальні характеристики роз'ємів серії LP в пластиці

Кількість контактів	2 pin	3 pin	4 pin	5 pin	7 pin	9 pin	12 pin	14 pin
Номінальний струм	20А			10A		5A
Робоча напруга	AC 500V			AC 500V		AC 250V
Імпульсна напруга	2500V
Опір контактів	< 1.0 mΩ			< 2.5 mΩ		< 5.0 mΩ
Клас захисту	IP67
Зміна температури	20A температура контакту 30℃↓ ；25A - 40℃↓ ；30A - 50℃↓
Ресурс з'єднань	> 1700
Діаметр контактів, мм	2,7	2,7	2,7	1,8	1,8	1,0	1,0	1,0
Робоча температура	-40℃～80℃	-40℃～80℃	-40℃～80℃	-40℃～80℃	-40℃～80℃	-40℃～80℃	-40℃～80℃	-40℃～80℃

Характеристики кабелю для коннектора серії LP-20

Кількість контактів	2 pin	3 pin	4 pin	5 pin	7 pin	9 pin	12 pin	14 pin
Специфікація кабелю	UL2464 24AWG*
Специфікація кабелю	2C	3C	4C	5C	6C	7C	8C	9C
Діапазон кабелю	9.0~ 13.0	9.0~ 13.0	9.0~ 13.0	7.0~ 10.0	7.0~ 10.0	7.0~ 10.0	7.0~ 10.0	7.0~ 10.0

Габаритні розміри герметичного роз'єму серії LP-20

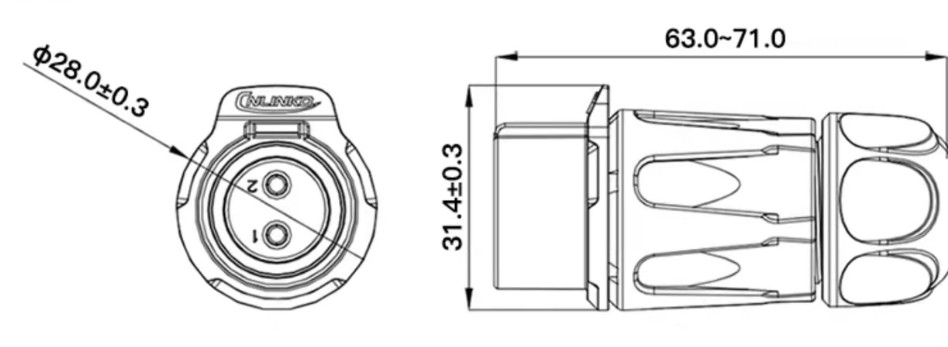

Вилка кабельна

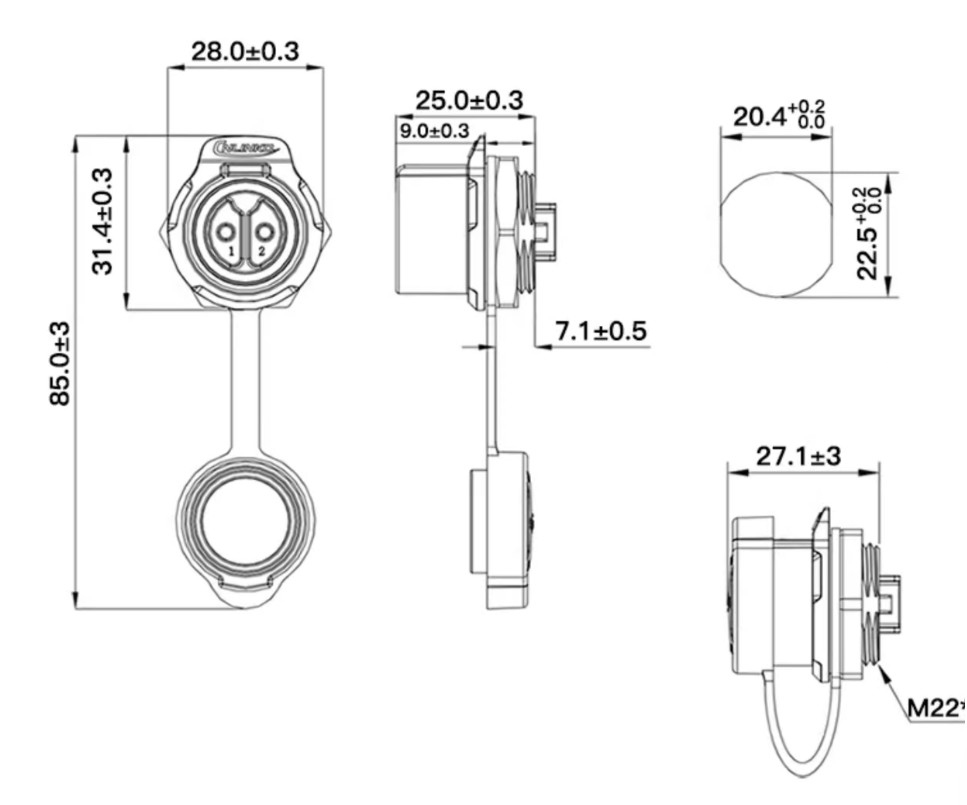

Розетка панельна

Схеми розташування контактів в герметичних роз'ємах серії LP

Серія роз'єму	Кількість контактів	Схема розташування контактів	Відповідна частина
LP-20-J02SX-03-401A	2		LP-20-C02PE-01-001A
LP-20-J03SX-03-401A	3		LP-20-C03PE-01-001A
LP-20-J04SX-03-401A	4		LP-20-C04PE-01-001A
LP-20-J05SX-03-401A	5		LP-20-C05PE-01-001A
LP-20-J07SX-03-401A	7		LP-20-C07PE-01-001A
LP-20-J09SX-03-401A	9		LP-20-C09PE-01-001A
LP-20-J12SX-03-401A	12		LP-20-C12PE-01-001A
LP-20-J14SX-03-401A	14		LP-20-C14PE-01-001A
