Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.
ТОП
Код товару: ДЛ161-200
Попереднє замовлення
852.00 грн
Без ПДВ: 710.00 грн
Діоди ДЛ161-200 - лавинні випрямні штирові діоди загального призначення. Призначені для перетворення постійного і змінного струму до 200А частотою до 500 Гц в ланцюгах з напругою до 400 В - 1800 В.
Тип корпусу діодів ДЛ161 - SD6: різьблення М20x1.5, маса - 265 г.
Особливістю лавинних діодів перед силовими випрямними діодами є те, що вони витримують значні перенапруги і після зняття напруги відновлюють свої параметри
Полярність діода визначається по значку на корпусі. При прямій полярності підставу діода є анодом, гнучкий довгий висновок - катодом; при зворотній полярності навпаки: анод - гнучкий висновок, катод - підстава, при цьому в маркуванні вказується символ "Х" -ікс.
Для відводу тепла діоди збирають з охолоджувачами (радіаторами) за допомогою нарізного сполучення. Щоб забезпечити надійний теплової і електричний контакт діода з охолоджувачем, при складанні необхідно дотримуватися закручує момент Md. Також для кращого відведення тепла при складанні може використовуватися теплопроводящая паста КПТ-8.
Характеристики диода Д161-200
| Діоди ДЛ161-200 | ||
| Імпульсна зворотна напруга що повторюється | URRM | 400-1800 В |
| Максимально допустимий середній прямий струм (Температура корпусу) | IF(AV)/(TC) | 200 А (115°C) |
| Максимально допустимий діючий прямий струм у відкритому стані | IFRMS | 330 А |
| Ударний прямий струм у відкритому стані | IFSM | 7.5 кА |
| Максимально допустима температура переходу | Tjmax | 150 ºC |
| Імпульсна пряма напруга у відкритому стані / імпульсний прямий струм у відкритому стані | UFM/IFM | 1.40/628 В/А |
| Гранична напруга діода у відкритому стані | UT(TO) | 0.92 В |
| Динамічний опір у відкритому стані | rT | 0.680 мОм |
| Повторюваний імпульсний зворотний струм в закритому стані | IRRM | 25 мА |
| Захисний показник - значення інтеграла від квадрата ударного неповторюваного імпульсного прямого струму у відкритому стані діода за час протікання | i2·t | 280 кА2·c |
| Тепловий опір перехід - корпус | Rth(j-c) | 0.130 ºC/Вт |
| Зусилля затиску | Md | 20-30 Нм |
| Маса | W | 0.265 кг |
| Рекомендовані охолоджувачі | О171, О271, О371, О471, ОМ101 | |
Розшифровка маркування діодів ДЛ161-200:
| ДЛ | 161 | - | 200 | - | 14 | УХЛ2 |
| ДЛ | - | Діод лавинний |
| 161 | - | Серія диоду, виконання |
| 200 | - | Середній прямий струм IF(AV) |
| 14 | - | Клас по напрузі URRM / 100 |
| УХЛ2 | - | Кліматичне виконання: УХЛ2 - для помірного і холодного клімату |

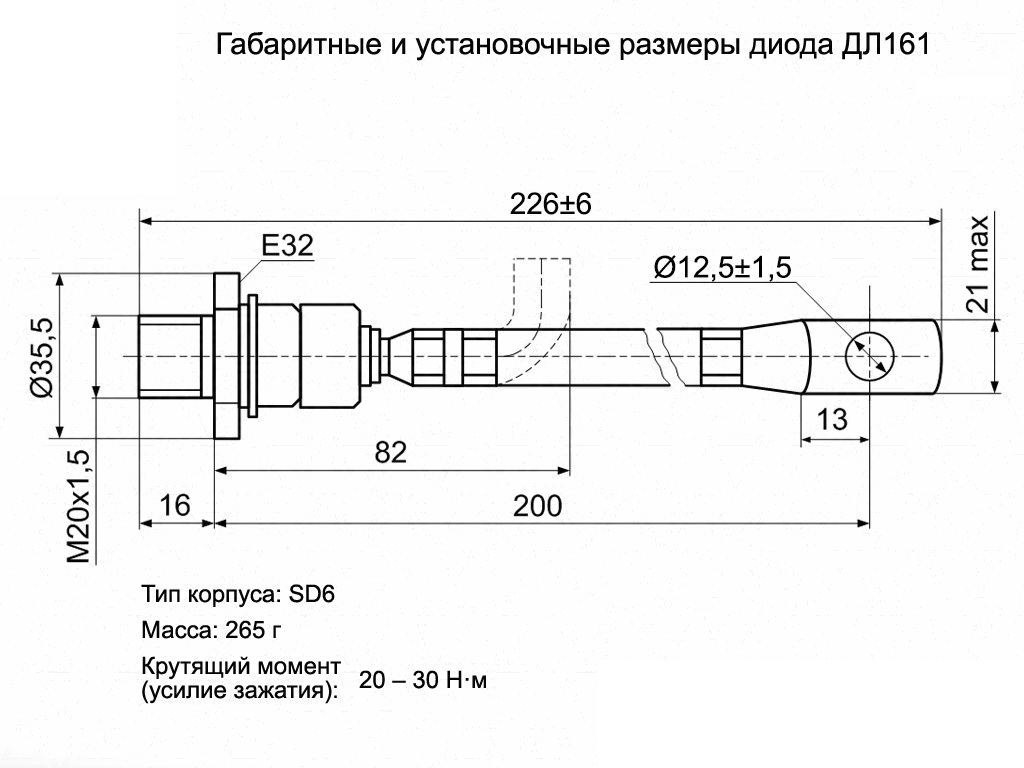

Розміри діода ДЛ161-200
