Діод Д161

ТОП

Код товару: Д161

Д161

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

Попереднє замовлення

840.00 грн Без ПДВ: 700.00 грн

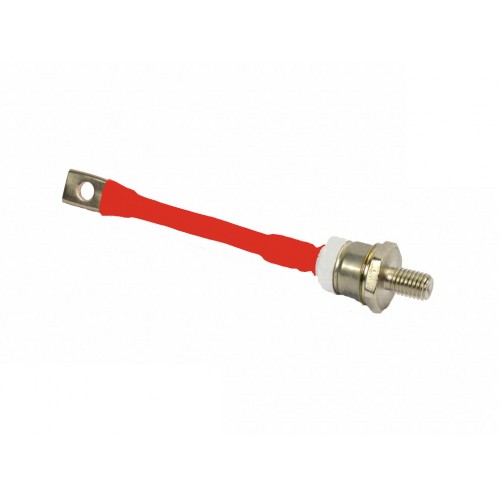

Діоди Д161 - силові випрямні діоди штирьової конструкції загального призначення. Перетворюють постійний та змінний струм до 200 ампер частотою до 500 Гц у ланцюгах з напругою до 300 – 1800 В .

Тип корпусу діодів Д161 - SD6: різьблення М20x1.5, маса - 265 г.

Цоколівка (полярність) діодів:

діод Д161-200 – прямої полярності: основа діода – анод, гнучкий вивід – катод діод
Д161-200Х – зворотної полярності: основа діода – катод, гнучкий вивід – анод

Для відводу тепла діоди збирають з охолоджувачами (радіаторами) за допомогою нарізного сполучення. Щоб забезпечити надійний теплової і електричний контакт діода з охолоджувачем, при складанні необхідно дотримуватися закручує момент Md. Також для кращого відведення тепла при складанні може використовуватися теплопроводящая паста КПТ-8.

Діоди серії Д161

Серія діода	Ціна	Напруга U_RRM	Середній прямий струм I_F(AV) (T_С, ºC)	Клас по напрузі U_RRM / 100	Тип охолоджувача	PDF
Д161-200	530,00 грн	300 - 1800 В	200А (145ºC)	3 - 18	О171, О271, О371, О471, ОМ101
Д161-250	00,00 грн	300 - 1800 В	250А (140ºC)	3 - 18	О171, О271, О371, О471, ОМ101
Д161-320	00,00 грн	300 - 1600 В	320А (130ºC)	3 - 16	О171, О271, О371, О471, ОМ101
Д161-400	00,00 грн	300 - 1600 В	400А (120ºC) 480А (100ºC)	3 - 16	О171, О271, О371, О471, ОМ101
Д161-200Х	00,00 грн	300 - 1600 В	200А (145ºC)	3 - 16	О171, О271, О371, О471, ОМ101
Д161-250Х	00,00 грн	300 - 1600 В	250А (140ºC)	3 - 16	О171, О271, О371, О471, ОМ101
Д161-320Х	00,00 грн	300 - 1600 В	320А (130ºC)	3 - 16	О171, О271, О371, О471, ОМ101
Д161-400Х	00,00 грн	300 - 1600 В	400А (115ºC) 480А (100ºC)	3 - 16	О171, О271, О371, О471, ОМ101

Детальні характеристики діодів Д161:

Серія діода	U_RRM	I_F(AV) (T_C)	I_FRMS	I_FSM	T_jm	U_FM/ I_FM	U_F(TO)	r_T	I_RRM	i²·t	R_th(j-c)	M_d	W
Серія діода	В	А(ºC)	А	кА	ºC	В/А	В	мОм	мА	кА²·c	ºC/Вт	Нм	кг
Д161-200	300-1800	200(145)	314	5.5	190	1.35/628	0.90	0.850	40	150	0.15	20-30	0.265
Д161-250	300-1800	250(140)	392	6.4	190	1.35/785	0.90	0.640	40	200	0.15	20-30	0.265
Д161-320	300-1600	320(130)	500	7.5	190	1.35/1005	0.90	0.500	40	280	0.15	20-30	0.265
Д161-400	300-1600	400(120)	628	7.5	190	1.45/1256	0.836	0.516	40	280	0.13	20-30	0.265
Д161-200X	300-1600	200(145)	314	5.5	190	1.35/628	0.90	0.850	40	150	0.15	20-30	0.265
Д161-250X	300-1600	250(140)	392	6.4	190	1.45/785	0.90	0.765	40	200	0.14	20-30	0.265
Д161-320X	300-1600	320(130)	500	7.5	190	1.50/1005	0.90	0.650	40	280	0.13	20-30	0.265
Д161-400Х	300-1600	400(120)	628	7.5	190	1.45/1256	0.836	0.516	40	280	0.13	20-30	0.265

Розшифровка маркування діодів Д161:

161

–

200

–

УХЛ2

Д	–	Діод низькочастотний
161	–	Серія діода
200	–	Середній прямий ток I_F(AV), А.
X	–	Зворотня полярність; пряма полярність не вказується.
16	–	Клас по напрузі URRM / 100 (Номінальна напруга - 1600 В).
УХЛ2	–	Кліматичне виконання та категорія розміщення: УХЛ2 - для помірного та холодного клімату
