Код товару: В200
Відвантаження протягом 2-4 днів
504.00 грн
Без ПДВ: 420.00 грн

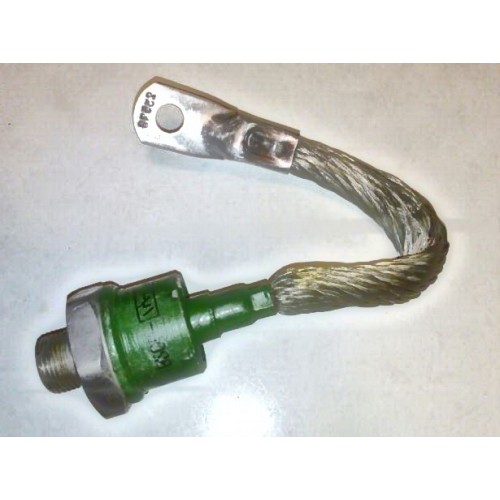

Діод В200 – силовий випрямний діод штирьовий конструкції загального призначення. Перетворює постійний і змінний струм до 200 ампер частотою до 500 Гц в ланцюгах з напругою 200В - 1600В (2-16 кл).

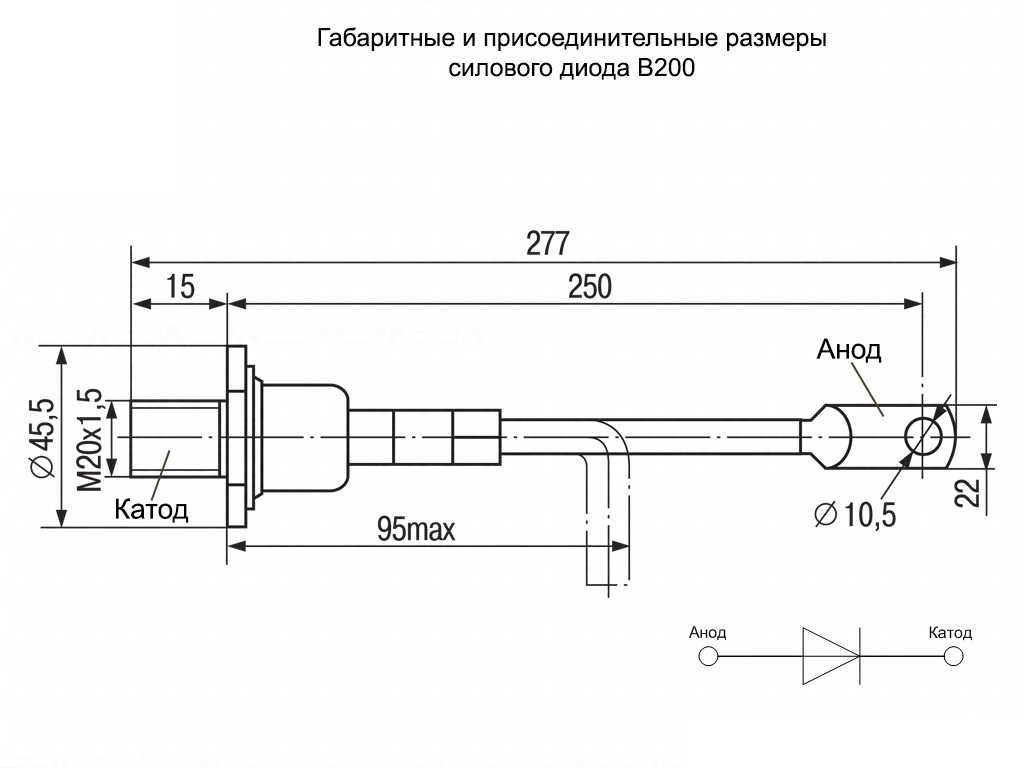

Діод має наступну полярність - мідна основа діода це катод, гнучкий висновок - анод.
Для відводу тепла діоди збирають з охолоджувачами за допомогою нарізного сполучення. Щоб забезпечити надійний тепловий і електричний контакт з охолоджувачем, при складанні необхідно дотримуватися відповідного зусилля затиснення Md. Також для кращого відведення тепла при складанні може використовуватися теплопровідна паста КПТ-8.
Застосовуються силові діоди в якості випрямних і розмагнічуючих діодів, для запобігання згубного впливу комутаційних перенапруг, в низьковольтних випрямлячах зварювального і гальванічного обладнання, в некерованих або напівкерованих випрямних мостах, а також в електрогенераторах промисловості і транспорту. Діоди виготовляються для експлуатації в помірному, холодному (УХЛ) або тропічному (Т) кліматі; категорія розміщення - 2. Застосовуються в схемах живлення електрофізичних установок і в перетворювачах електроенергії.
| Діоды В200 | ||
| Повторювана імпульсна зворотна напруга | URRM | 200-1600 В |
| Максимально допустимий середній прямий струм (Температура корпусу) | IF(AV)/(TC) | 200 А (100°C) |
| Максимально допустимий діючий прямий струм у відкритому стані | IFRMS | 320 А |
| Ударний прямий струм у відкритому стані | IFSM | 6.6 кА |
| Максимально допустима температура переходу | Tjmax | 140 ºC |
| Імпульсна пряма напруга у відкритому стані / імпульсний прямий струм у відкритому стані | UFM/IFM | 1.35/628 В/А |
| Гранична напруга діода у відкритому стані | UT(TO) | 0.92 В |
| Динамічний опір у відкритому стані | rT | 0.628 мОм |
| Повторюваний імпульсний зворотний струм в закритому стані | IRRM | 8 мА |
| Захисний показник - значення інтеграла від квадрата ударного неповторюваного імпульсного прямого струму у відкритому стані діода за час протікання | i2·t | 180.0 кА2·c |
| Тепловий опір перехід - корпус | Rth(j-c) | 0.13 ºC/Вт |
| Зусилля затиску | Md | 50 Нм |
| Маса | W | 0.460 кг |
| Рекомендовані охолоджувачі | О171 | |
Маркування силових діодів:
| В | 200 | - | 10 | УХЛ2 |
| В | – | Діод низькочастотний ("вентиль"). |
| 200 | – | Середній прямий струм IF(AV). |
| 10 | – | Клас по напрузі URRM / 100 (Номінальна напруга - 1000 В). |
| УХЛ2 | – | Кліматичне виконання: УХЛ2 - для помірного і холодного клімату. |
Аналог діода В200 - діод Д161-200Х
| Діоди силові неуніфіковані серії "В" | ||||||
| Фото | Тип діода | Напруга URRM |
Середній прямий струм IF(AV) (TС, ºC) | Клас по напрузі URRM / 100 |
Тип охолоджувача |
|
.jpg "Диод В10") |
Діод В10 | 150-1400В | 10А (100ºC) | 1,5 - 14 | О231, О331 | |
 |
Діод В25 | 100-1400В | 25А (100ºC) | 1 - 14 | О241 | |
 |
Діод В50 | 100-1400В | 50А (100ºC) | 1 - 14 | О371 | |
 |
Діод В200 |
200-1600В | 200А (100ºC) | 2 - 16 | О171 | |
