Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

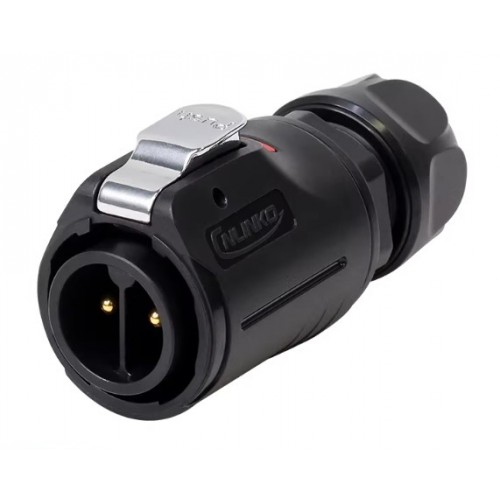

Герметичний роз'єм живлення серії LP - LP-24-C02PE-22-035A - 2-х контактна герметична кабельна вилка серії LP з прямим виводом під кабель 14-12 AWG. Вилка має прохідний діаметр - 24 мм, з'єднує ланцюг до 35 А і напругою до 300 В.
Корпусні деталі виготовлені з високоякісних конструкційних пластиків. Штирі роз'ємів - циліндричні, матеріал - латунь. Зчленування з'єднувача - за допомогою надійного замку-засувки.
Максимальний діаметр кабелю для герметичного коннектора серії LP24 - 14 мм.
Серія LP - одна з найбільш продаваних серійних виробів. Конструкція з швидким підключенням дозволяє підключати / відключати роз'єм однією рукою.
Області застосування герметичних роз'ємів серії LP - при складанні аудіо-відео-обладнання в умовах вологи і пилу, для використання обладнання під водою, для з'єднання сонячних панелей.
Роз'єми мають захист IP67 - захищені від вологи і пилу, гарантована робота під водою на глибині 1 м протягом 30 хвилин.
| Характеристики роз'ємів серії LP в пластику | ||||||||||||||
| Кількість контактів | 2 pin | 3 pin | 4 pin | 5 pin | 10 pin | 12 pin | 14 pin | 19 pin | 24 pin | |||||
| Номінальний струм | 25A | 35A | 25A | 35A | 45A | 25A | 20A | 10A | 5A | 5A | ||||
| Робоча напруга | 500V | 300V | 500V | 300V | 230V | 500V | 300V | 400V | 400V | 250V | ||||
| Імпульсна напруга | 2000V | 1500V | 2000V | 1500V | 2000V | 1500V | ||||||||
| Опір контактів | 1 mΩ | 3 mΩ | 5 mΩ | |||||||||||
| Діаметр контактів, мм | Ø3.0 | Ø3.5 | Ø3.0 | Ø2.7 | Ø1.5 | Ø1 | ||||||||
| Специфікація кабелю (мм/AWG) | 4.0mm²/ 12AWG | 8.0mm²/ 8AWG | 4.0mm²/ 12AWG | 8.0mm²/ 8AWG | 10.0mm²/ 6AWG | 4.0mm²/ 12AWG | 1.5mm²/ 16AWG | 0.5mm²/ 20AWG | ||||||
| Температура роботи | -40℃ ~ +85℃ | |||||||||||||
| Кількість з'днань | > 1700 | |||||||||||||
| Діаметр кабелю | Ø9.0~ Ø14.0mm | |||||||||||||
| Ступінь захисту | IP67 | |||||||||||||
Габаритні розміри герметичного роз'єму серії LP-24
| Вилка кабельна | Розетка блокова (панельна) |
  |
  |
Схеми розташування контактів в герметичних роз'ємах серії LP
| Серія роз'єму |
Кількість контактів | Схема розташування контактів |
Відповідна частина |
| LP-24-C03PE-01-001 | 3 |  |
LP-24-J03SX-03-401 |
| LP-24-C04PE-01-001 | 4 |  |
LP-24-J04SX-03-401 |
| LP-24-C10PE-01-001 | 10 |  |
LP-24-J10SX-03-401 |
| LP-24-C12PE-01-001 | 12 |  |
LP-24-J12SX-03-401 |
| LP-24-C19PE-01-001 | 19 |  |
LP-24-J19SX-03-401 |
| LP-24-C24PE-01-001 | 24 |  |
LP-24-J24SX-03-401 |
Схема з'єднання герметичного роз'єму - кабельної вилки і кабельної розетки
 |
Схема з'єднання герметичного роз'єму - кабельної вилки і панельній розетки
 |
