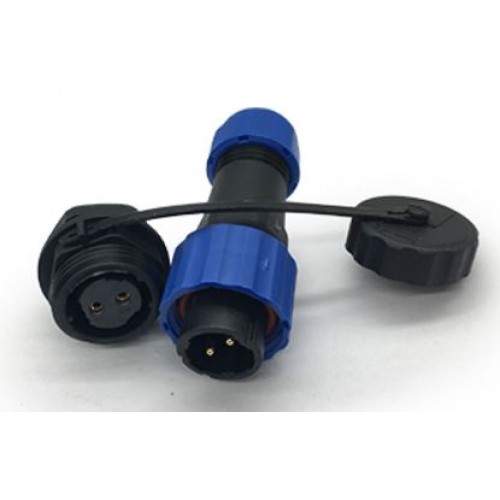

Роз'єм герметичний SZC16 2P-M-FB 2pin, 10 А

Роз'єм герметичний IP68 серії SZC16 (SD16) 2P-M-FB — дво-контактні кабельна вилка і панельна розетка ручного з'єднання. Діаметр контактів d = 1,8 мм, номінальна напруга 380В і струмовий навантаження до 10А.

Особливістю роз'ємів серії SZC16 є контактний роз'єм штепсельного типу і швидкороз'ємний герметичний спосіб з'єднання. З'єднувач SZC16 2P-M-FB нараховує 2 контакти діаметром 1,8 мм.

Роз'єми SZC16 є пилозахищені і вологозахищеними відповідають ступеню захисту IP68, що гарантує роботу роз'ємів при тривалому зануренні у воду (більше 30 хвилин) на глибину більше 1 м.

Тип корпусу SZC16 2P-M-FB – кабельний і панельний, на одному з контактних з'єднань присутнє силіконове кільце ущільнювача, при зчленуванні перешкоджає потрапляння вологи на контакти. На вході-виході кабельний герметичний вхід діаметром 8 мм (PG9), який надійно фіксує кабель і перешкоджає попаданню води всередину.

Серія SZC16 2P-M-FB комплектується двома відповідними частинами виделкою і розеткою. Вилка, так само відома як "папа", позначається буквою "M", а розетка, вона ж "мама" - буквою "F".

Схема розташування контактів і параметри SZC16 2P-M-FB:

Серія раз'єма	Розмір контактного з'єднання	Схема розташування	Позначення контактів	Діаметр контактів	Кількість контактів
					усього	даного діаметру
SZC16 2P-M-FB	16 мм			Ød = 1,8 мм	2	2
