Роз'єм байонетний FQ18-12ZJ приладова вилка, 3 А

Код товару: FQ18-12ZJ

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

В наявності

177.60 грн Без ПДВ: 148.00 грн

Роз'єм байонетної серії FQ18-12ZJ (посадковий діаметр 18 мм) — дванадцяти-контактна приладова вилка ручного з'єднання. Діаметр контактів d=1 мм, номінальна напруга 250В та струмове навантаження до 3А.

Відповідна частина розетки приладової FQ18-12ZJ є кабельна розетка FQ18-12TK-8

Особливістю роз'ємів серії FQ18 є штирковий роз'єм штепсельного типу та байонетний (швидкороз'ємний) спосіб з'єднання. З'єднувач FQ18-12ZJ налічує 12 контактів діаметром 1 мм, і є функціональними аналогами вітчизняних роз'ємів 2РМ та ОНЦ-РГ.

Роз'єми FQ18 є пилозахищеними та вологозахищеними відповідають ступеню захисту IP67, що гарантує роботу роз'ємів при зануренні у воду на глибину 1м протягом 30 хвилин.

Тип корпусу FQ18-12ZJ – приладовий або блочний, встановлюється та міцно фіксуються на панелі чотирма болтами діаметром М3.5, докладні установчі розміри дивіться нижче.

Цифра "12" (або "12 pin") яка передує буквам "Z" або "T" позначає кількість контактів, в даному випадку 12-ти контактне з'єднання. Літера "T" у маркуванні позначає тип корпусу - кабельний, "Z" - блоковий, що кріпиться на панель.

Вид швидкознімного з'єднувача FQ18: вилка або розетка. Вилка, так само відома як "тато", позначається буквою "J", а розетка, вона ж "мама" – буквою "K".

Технічні характеристики роз'ємів байонетного з'єднання FQ18-12ZJ:
Серія	FQ 18 - 12 ZJ
Тип	байонетне з'єднання, роз'єм швидкорознімний
Тип сполучної частини	панельна вилка
Номінальна напруга	400В
Номінальний струм	3А
Опір контактів	0,0025-0,005 Ом
Опір ізоляції, не менше	5000 МОм
Діелектрична міцність	1000 В (50 Гц, 1 хв.)
Робоча температура	-55°C – +100°C
Відносна вологість	до 93% при 40°C
Атмосферний тиск	1 кПа
Вібростійкість	10 – 2000 Гц,150 м/с2
Ударостійкість	490 м/с2
Постійне прискорення вібрації	245 м/с2
Ресурс з'єднань	500 циклів
Ступінь захисту	IP67 (1 м під водою до 30 хв)

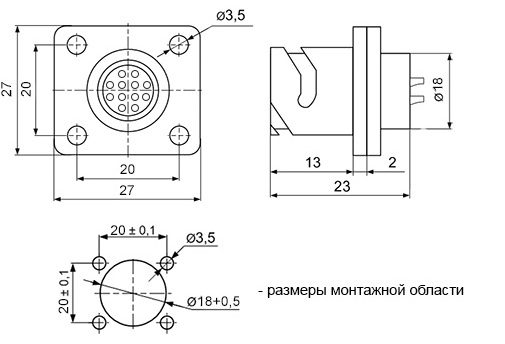

Габаритні та розміри для встановлення роз'єму FQ18-12ZJ:

Маркування швидкороз'ємних роз'ємів серії FQ18:

FQ	-	Серія роз'ємів
18	-	Типорозмір: 14, 18, 24, 30.
12	-	Кількість контактів.
Z	-	Тип корпусу: T - кабельна частина; Z - блочна частина.
J	-	Тип з'єднувача: J - вилка; K - розетка.
