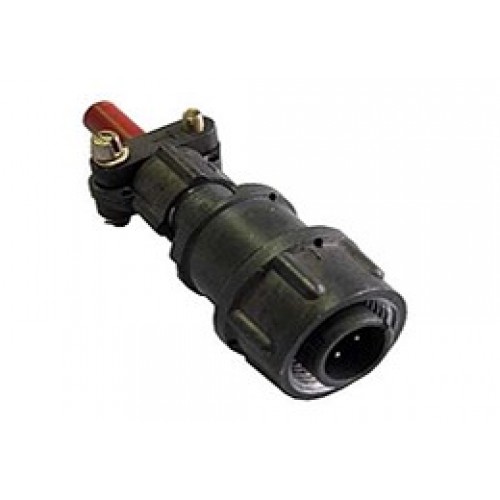

Роз'єм 2РМ14КПН4Ш1В1 – 4-х контактна негерметична кабельна вилка серії 2РМ, теплостійкість 100°С, з прямим патрубком. Вилка має посадковий діаметр 14 мм, забезпечує з'єднання чотирьох видобутих контактів діаметром 1,0 мм з максимальним струмовим навантаженням до 8 А на кожен і до 27 А на з'єднувач в цілому при напрузі змінного і постійного струму до 560 В.

Роз'єм 2РМ14КПН4Ш1В1 відноситься до групи циліндричних малогабаритних низькочастотних низьковольтних роз'ємів.

Корпусні деталі виготовлені з алюмінієвого сплаву АЛ-11. Матеріалом ізоляторів служить прессматериала карболіт АГ-4. Штирі контактів вилки 2РМ - циліндричні, матеріал латунь ЛС59-1. Вид покриття контактів - срібло. Метод монтажу навісний (об'ємний). Зчленування з'єднувача - різьбове, поляризація корпусу одношпоночная. Зчленування приладових і кабельних частин проводиться різьбовій гайкою на кабельної частини з'єднувача. Кабельні частини роз'ємів між собою не сполучаються, також, як і приладові. Хвостовик контакту вилки повинен допускати приєднання провідників перерізом не більше 0,5 мм 2. Максимальна допустима кількість перепайок - максимум 3.

Можливі невеликі розбіжності букв в кінці маркування, нанесеної на з'єднувачі. Це пов'язано з уніфікацією виробництва роз'ємів: деякі деталі корпусів роз'ємів можуть переставлятися з однієї частини на іншу. При застосуванні, монтажі та експлуатації з'єднувачів слід спиратися на норми і вимоги, зазначені в таких технічних стандартах: ОСТ В 11 0121-91 або ГЕ0.364.126ТУ.

Можлива поставка повного аналога роз'єму 2РМ14КПН4Ш1В1 вилка кабельна.

Детальні характеристики, розшифровка позначень маркування, габаритні розміри і контактна схема вилки кабельної 2РМ14КПН4Ш1В1 дивіться нижче.

2РМ

2РМ (2РМТ, 2РМД, 2РМДТ) - Тип з'єднувача
14 - Умовний розмір корпусу
Б(К) - Вид корпусу: Б-приборний, К-кабельний
У(П) - Вид патрубка: У-кутовий, П-прямої. Відсутність букви - відсутність патрубка
Э(Н) - Вид гайки патрубка: Э -для екранованого кабелю, Н - для неекранованого кабелю. Відсутність букви - відсутність патрубка
4 - Кількість контактів
Г(Ш) - Частина з'єднувача: Г-розетка, Ш-вилка
1 - позначення поєднання контактів:
1 - всі контакти Ø 1,0мм
2 - контакти Ø 1,0мм и 1,5мм
3 - контакти Ø 2,0мм и 3,0мм
4 - контакти Ø 1,0мм и 3,0мм
5 - всі контакти Ø 1,5мм
6 - контакти Ø 1,5мм и 3,0мм
7 - контакти Ø 1,5мм, Ø 2,0мм и 3,0мм
8 - контакти Ø 1,5мм и 2,0мм
9 - всі контакти Ø 3,0мм
В(А, П) - Покриття контактів: В-срібло, А-золото, П-паладій
1(2) - Теплостійкість: 1 - 100°С; 2 - 200°С
Л - Ліва розетка (тільки для прохідних вилок)
Б - Корпус блоковий (приладовий) без лівої різьби.
В - Усекліматичне виконання

Тип з'єднувача		2РМ
Кількість контактів		4
Робоча напруга, не більше		560 В
Максимальний струмовий навантаження на одиночний контакт, не більше		8 А
Діаметр контакту, мм		1,0
Перетин під'єднувального дрота, не більше		0,5 мм²
Опір контакту, не більше		0,005 Ом
Опір ізоляції в нормальних кліматичних умовах, не менш		5000 МОм
Синусоїдальна вібрація	діапазон частот	1...5000 Гц
	прискорення	490 м/с²
Прискорення механічного удару	одиночного дії	5000 м/с²
	багаторазового дії	1000 м/с²
Лінійне прискорення		2000 м/с²
Мінімальне напрацювання		1000 г
Кількість з'єднань		500
Мінімальний термін зберігання		15 років
Температура навколишнього середовища		от -60° С до +100° С
Зміна температур з урахуванням температури перегріву контактів		от -60° С до +180° С
Атмосферний знижений тиск робочий		133,32·10^-12Па (10^-12 мм рт. ст.)

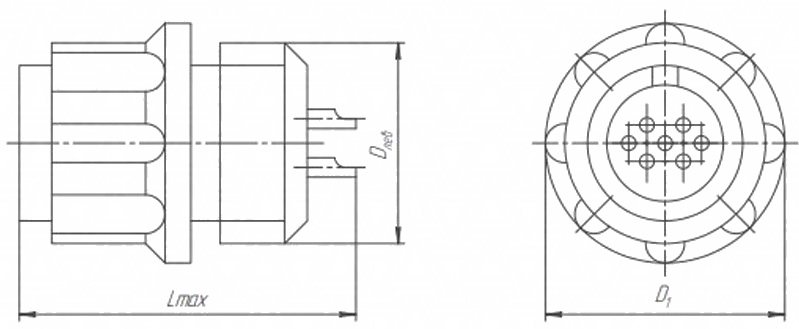

Габаритні і установочні розміри 2РМ14КПН4Ш1В1:

Умовний розмір, з'єднувача	Розміри, мм
Умовний розмір, з'єднувача	D_лев	D1	L_max	Маса, г, не більше
14	М14×1	22	25	11

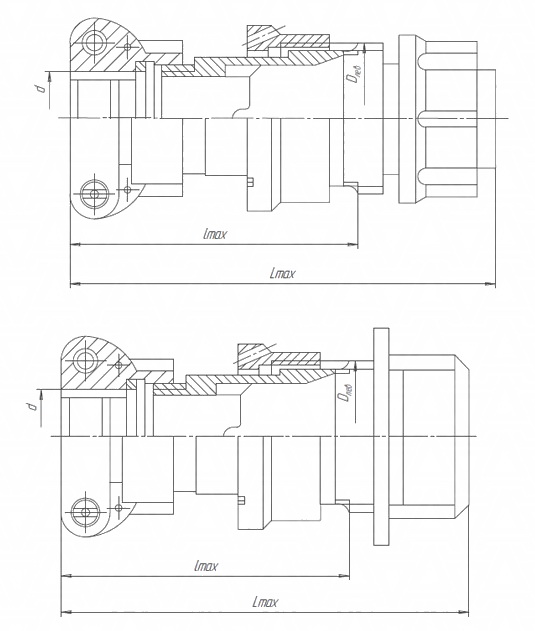

Габаритні і установочні розміри прямого патрубка 2РМ14КПН4Ш1В1:

Умовний розмір, з'єднувача	Розміри, мм
Умовний розмір, з'єднувача	l_max	D_лев	d	L_max	Маса патрубка, г, не більш
14	34	М14×1	6,5	53,5	12,5

Схема розташування контактів і параметри 2РМ14КПН4Ш1В1:

Серія

роз'єму

Схема розташування, нумерація і

позначення контактів

Діаметр

контактів

Кількість

контактів

Номер

поєднання

контактів

Макс. струмова

нагрузка

всього

даного

діаметру

на

контакт

загальна на

з'єднувач

2РМ14

1,0

8 А

27 А

Особливості конструкції роз'ємів 2РМ:

Роз'єми серії 2РМ (негерметичні) складаються з вилки 1 з контактними штирями і розетки 2 з контактними гніздами. Обидві частини роз'єму бувають кабельного і блочного (приладового) виконання.

Кабельна вилка (розетка) конструктивно складається з: 1 - корпусу, 2,3 - ізоляторів, 4 - гнізд (штирів), 5 - пружинного кільця, 6 - накладної гайки, 7 - рознімного патрубка, 8 - гвинта, 9 - гайки для кріплення кабелю.

Штир роз'єму 2РМ.

Інструмент для вставляння і вилучення контактів.

Рекомендації щодо забезпечення надійності, безпеки і терміну служби роз'ємів

Для забезпечення надійності, безпеки і довговічності роз'ємів, рекомендується дотримуватися режими і умови експлуатації (зберігання), дотримуватися культури обслуговування виробів (правильності дії персоналу, що обслуговує обладнання). Також важливо недопущення впливу зовнішніх факторів і будь-яких відхилень від норм, не передбачених правилами експлуатації з'єднувачів.

Причини відмов і поломок роз'ємів:

докладання надмірних зусиль при розчленуванні і зчленуванні контактів, що може привести до механічних поломок і передчасного механічного зносу;
вплив температури, вібраційних і ударних навантажень, робочих струмів і напруг;
фізико-хімічні властивості матеріалів, застосованих в конструкції роз'ємів;
наявність прихованих дефектів.

Фактори, що збільшують термін служби:

оптимальний розподіл силових ланцюгів в роз'ємі (сільноточние ланцюга доцільно розподіляти по периферії роз'єму);
застосування теплоотводов; полегшення режимів і умов експлуатації по відношенню до максимально допустимим режимам і умовами, що вказані в ТУ;
заливка монтажного простору роз'єму компаундами;
точне дотримання інструкцій по монтажу та експлуатації.
