Name: Роз'єм WF24K9Z1 панельна розетка
Brand: Weipu
Price: 224.40 UAH
Availability: InStock

Роз'єм WF24K9Z1 панельна розетка

Код товару: WF24K9Z1

Виробник: Weipu

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

В наявності

224.40 грн Без ПДВ: 187.00 грн

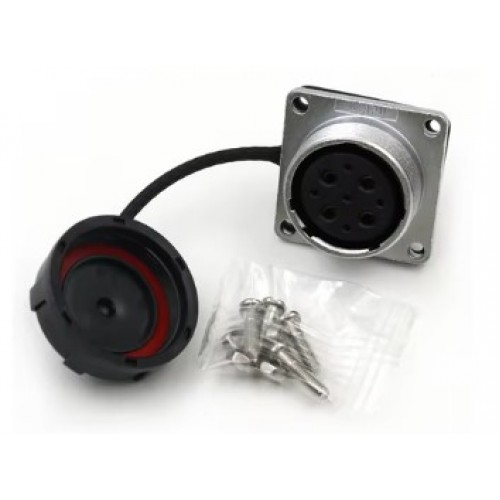

Роз'єм WF24K9Z1 – дев'яти контактна герметична панельна розетка з прямим виведенням під кабель. Має посадковий діаметр 24 мм, з'єднує ланцюг зі струмом до 25+5А і напругою до 500В, кріплення дротів здійснюється методом паяння.

Корпус цього конектора - герметичний та пилозахищений, з цинкового сплаву. Кріплення до панелі здійснюється 4 гвинтами. Може комплектуватись захисною кришкою.

Діаметр контактів – 2.5 мм та 1 мм. Провід, що приєднується, може мати переріз діаметром ≤ 4 мм²(11 AWG) для 4 контактів та ≤ 0.75 мм² (18 AWG) для 5 контактів.

Застосування конекторів Weipu серії WF24 може здійснюватися як усередині приміщення, так і зовні.

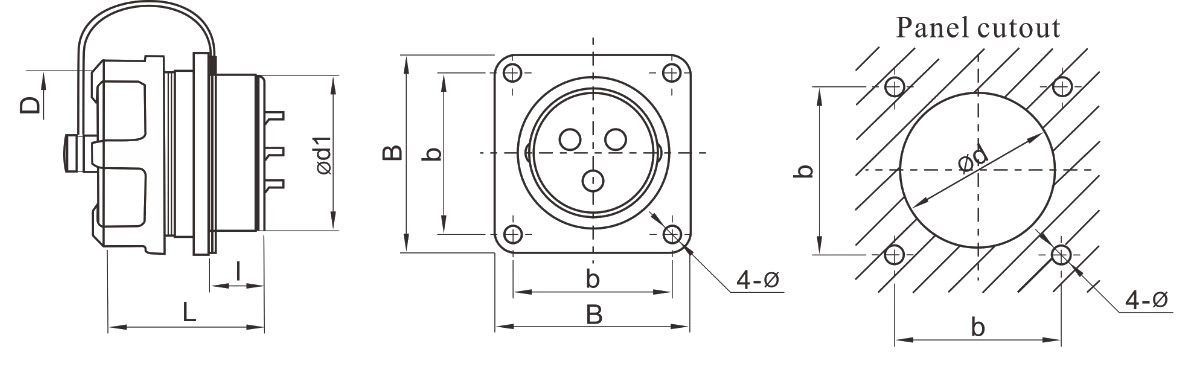

Розміри та схема роз'ємів серії WF панельної розетки Z

Кількість контактів	9
⌀d1	23.8
D	M26x1
I	10
L	23
b	26
B	32
⌀d2	24.5
⌀	3.2
Струм, А	25+5
Навантаження, В	500

Характеристики роз'ємів Weipu серії WF

Розшифровка маркування роз'ємів Weipu-WF
WF		24		K		9		Z		1

WF	- серія роз'єму Weipu
24	- типорозмір конектора (16; 20; 24; 28; 32; 40; 48; 55)
К	- розетка ( J - вилка)
9	- кількість контактів (2, 3, 4, 9,10, 12, 12B, 19)
Z	- панельна розетка, квадратний фланець
1	- кріплення дротів до контактів за допомогою пайки (2 - кріплення дротів ґвинтами; 3 - обжим)
