Алюмінієвий резистор 5Вт 40 Ом

Код товару: AH5 30R

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

В наявності

90.00 грн Без ПДВ: 75.00 грн

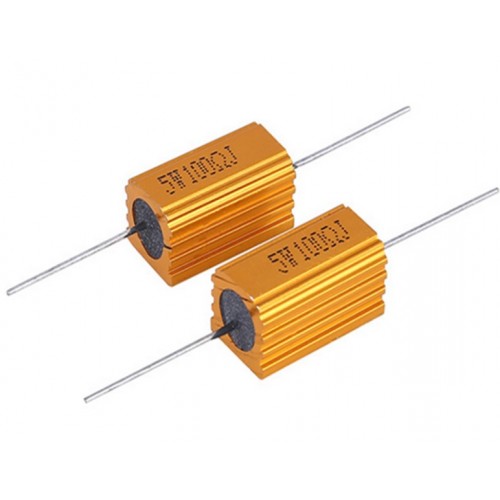

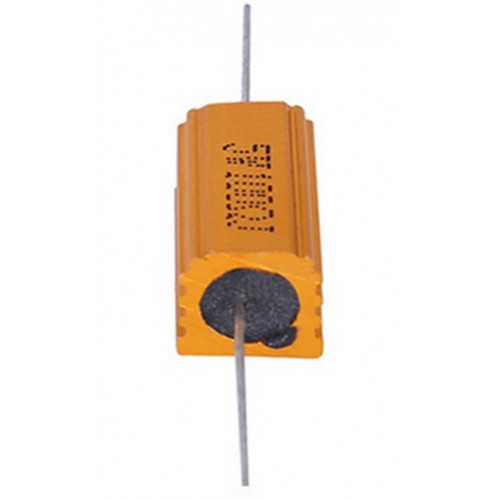

Резистори в алюмінієвому корпусі (в радіаторі) RX24 5W 40R - це постійні потужні дротяні силові резистори, з опором 40 Ом. Мають розсіювану потужність - 5Вт.

При низькій температурі, резистори розсіюють високу активну і реактивну потужність в обмеженому просторі. Через алюмінієвий корпус виділяється потужність швидко розсіюється і відводиться в радіатор.

Представлені резистори (в алюмінієвому корпусі) виготовлені з ніхромового дроту яка намотана на стрижень, який в свою чергу знаходиться в керамічної оболонці. Монолітна конструкція резистора забезпечується алюмінієвим корпусом з термостійким компаундом.

Кріплення проводів, за допомогою гайок або гвинтів, здійснюється до жорстких аксіальним висновками, які розміщені на торцях резистора. Також на корпусі резистора (RX24, AH) передбачені кріпильні отвори - для установки на радіатор.

±5% - це допустиме мінімальне відхилення опору потужних резисторів.

Температура середовища роботи резистора + 155 ° С - максимальна, а мінімальна до -55 ° С. Також потрібно враховувати, що гранична температура перегріву резистора становить до + 275 ° С.

Термін роботи при номінальному навантаженні - 1000 год. Опір ізоляції силового резистора RX24 - не менше 10000МОм.

Резистори широко застосовуються в ланцюгах постійного і змінного струму, забезпечуючи обмеження сили струму і розподіл напруги, в потужних джерелах живлення, залізничному транспорті, тягових промислових пристроях, використовуються як гальмівні резистори.

Потужні силові резистори RX24 також використовуються в якості енергорозсіювального елемента при гальмуванні асинхронних електродвигунів в високоінерціонних механізмах підйомно-транспортного (крани, різні підйомники або ліфти, похилі транспортери і транспортні візки), високоінерціонного (рольганги, центрифуги, димососи, тягодуттьові механізми) і верстатного застосування ( шліфувальні, свердлильні і токарно-гвинторізні верстати) і ін.

Увага!!! Уточнюйте розміри!

Характеристики резисторів в алюмінієвому корпусі RX24 потужністю 5W:
Потужність, що розсіюється при +25°С	5 Вт (з радіатором) 3 Вт (без радіатора)
Діапозон опору	40 Ом
Допустиме відхилення опору	± 5%
Максимальна робоча напруга	550 В (AC, DC)
Діелектрична міцність	3500 В (AC)
Діапазон робочої температури	-55°С – +155°С
Допустима температура корпусу	+275°С
Площа стандартного радіатора (товщина)	535 см2 (1 мм)
Опір ізоляції, не менше	10 000 МОм
Маса	14 г

Габаритні розміри алюмінієвого резистора 5Вт

Потужність, Вт	A ±1.0	B ±1.0	C ±1.0	D ±2.0	E ±1.0	F ±1.0	G ±1.0	H ±0.8	J ±1.0	L ±0.5	N ±0.2	M ±0.5	P ±0.8
5	11.2	12.5	15.2	28.6	8.5	16.4	8.1	1.7	3.8	2.4	1.3	1.5	6.7
