Name: Роз'єм WF24J2ZMQ1 панельна вилка на гайку
Brand: Weipu
Price: 1.20 UAH
Availability: OutOfStock

Роз'єм WF24J2ZMQ1 панельна вилка на гайку

Роз'єм WF24J2ZMQ1 панельна вилка на гайку

Код товару: WF24J2ZMQ1

Виробник: Weipu

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

Попереднє замовлення

По запиту

Роз'єм WF24J2ZMQ1 – двох контактна герметична панельна вилка з прямим виведенням під кабель. Має посадковий діаметр 24 мм, з'єднує ланцюг зі струмом до 25А і напругою до 500В, кріплення дротів здійснюється методом паяння.

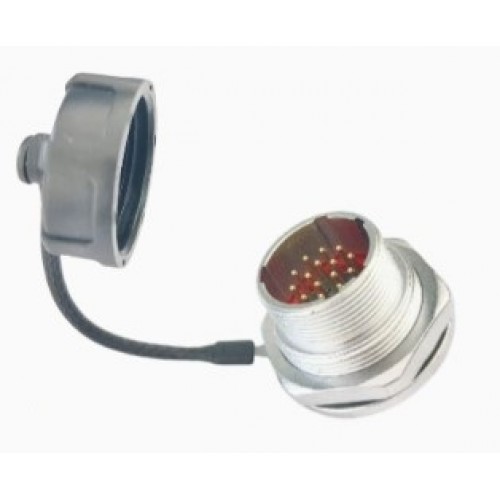

Корпус цього конектора - герметичний та пилозахищений, з цинкового сплаву. Кріплення до панелі - гайкою попереду. Може комплектуватись захисною кришкою.

Діаметр контактів – 2.5 мм. Провід, що приєднується, може мати переріз діаметром ≤ 4 мм²(11 AWG).

Застосування конекторів Weipu серії WF24 може здійснюватися як усередині приміщення, так і зовні.

Розміри та схема роз'ємів серії WF панельної вилки ZMQ

Кількість контактів	2
D	M26x1
D2	M30x1
L	17
L2	23
C	5
B	34.8
⌀d	30
h	28.6
Струм, А	25
Навантаження, В	500

Характеристики роз'ємів Weipu серії WF

Розшифровка маркування роз'ємів Weipu-WF
WF		24		J		2		ZMQ		1

WF	- серія роз'єму Weipu
24	- типорозмір конектора (16; 20; 24; 28; 32; 40; 48; 55)
J	- вилка ( K - розетка)
2	- кількість контактів (2, 3, 4, 9,10, 12, 12B, 19)
ZMQ	- панельна вилка, з гайкою попереду
1	- кріплення дротів до контактів за допомогою пайки (2 - кріплення дротів ґвинтами; 3 - обжим)
