Роз'єм WF20K15Z1 панельна розетка

Хіт

ТОП

Код товару: WF20K15Z1

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

В наявності

188.40 грн Без ПДВ: 157.00 грн

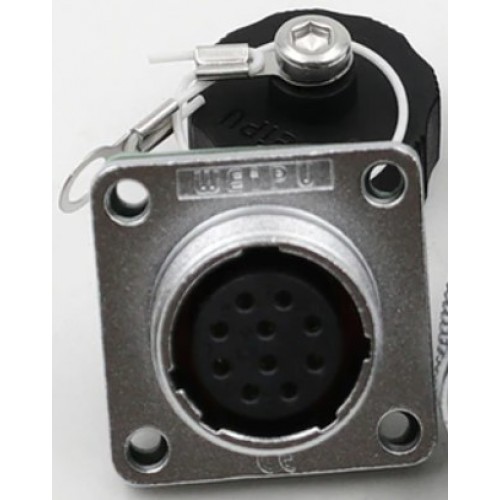

Роз'єм WF20K15Z1 – п'ятнадцяти контактна герметична панельна розетка з прямим виведенням під кабель. Має посадковий діаметр 20 мм, з'єднує ланцюг зі струмом до 5А і напругою до 400В, кріплення дротів здійснюється методом паяння.

Корпус цього конектора - герметичний та пилозахищений, з цинкового сплаву. Кріплення до панелі здійснюється 4 гвинтами. Може комплектуватись захисною кришкою.

Діаметр контактів – 1,0 мм. Провід, що приєднується, може мати переріз діаметром ≤ 0,75 мм² (AWG ≤ 18).

Застосування коннекторів Weipu серії WF20 може здійснюватися як усередині приміщення, так і зовні.

Розміри та схема роз'ємів серії WF панельної розетки Z

Кількість контактів	15
⌀d1	19.8
D	M22x1
I	9.8
L	23
b	22
B	29
⌀d2	20.5
⌀	3.2
Струм, А	5
Навантаження, В	400

Характеристики роз'ємів Weipu серії WF

Розшифровка маркування роз'ємів Weipu-WF
WF		20		K		15		Z		1

WF	- серія роз'єму Weipu
20	- типорозмір коннектора (16; 20; 24; 28; 32; 40; 48; 55)
К	- розетка ( J - вилка)
15	- кількість контактів (2, 3, 4, 5, 6, 6B, 7, 8, 9, 12, 15)
Z	- панельна розетка, квадратний фланець
1	- кріплення дротів до контактів за допомогою пайки (2 - кріплення дротів ґвинтами; 3 - обжим)
