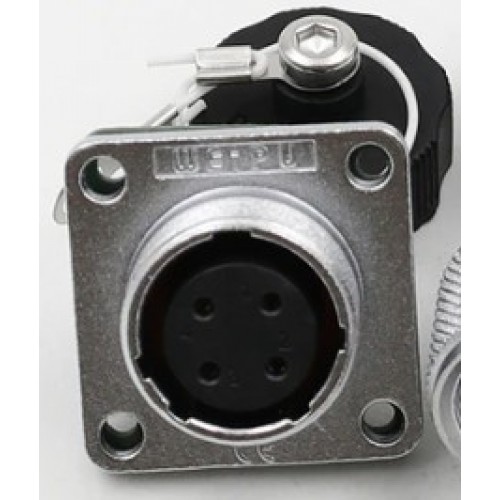

Роз'єм WF16K4Z1 – чотирьохконтактна герметична панельна розетка з прямим виведенням під кабель. Має посадковий діаметр 16 мм, з'єднує ланцюг зі струмом до 5А і напругою до 500В, кріплення дротів здійснюється методом паяння.
Корпус цього конектора - герметичний та пилозахищений, з цинкового сплаву. Кріплення до панелі здійснюється 4 гвинтами. Може комплектуватись захисною кришкою.
Діаметр контактів – 1,0 мм. Провід, що приєднується, може мати переріз діаметром ≤ 0,75 мм2 (AWG ≤ 18).
Застосування коннекторів Weipu серії WF16 може здійснюватися як усередині приміщення, так і зовні.
| Розміри, схема та характеристики роз'ємів серії WF панельної розетки Z |
||
![]() |
![]() |
![]() |
| Кількість контактів | 4 | |
| ⌀d1 | 15.8 | |
| D | M18x1 | |
| I | 9.7 | |
| L | 21.6 | |
| b | 20 | |
| B | 26 | |
| ⌀d2 | 16.5 | |
| ⌀ | 3.2 | |
| Струм | 5А | |
| Навантаження | 500В | |
| Відповідна частина | |
| WF16K4Z1 | WF16J4TA1![]() |
WF16J4TN1![]() |
|
WF16J4TH1![]() |
|
WF16J4TE1![]() |
|
WF16J4TI1![]() |
|
WF16J4TU1![]() |
|
WF16J4TV1![]() |
|
WF16J4TW![]() |
|
