Роз'єм WF16K3ZG1 панельна розетка

Код товару: WF16K3ZG1

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

В наявності

123.60 грн Без ПДВ: 103.00 грн

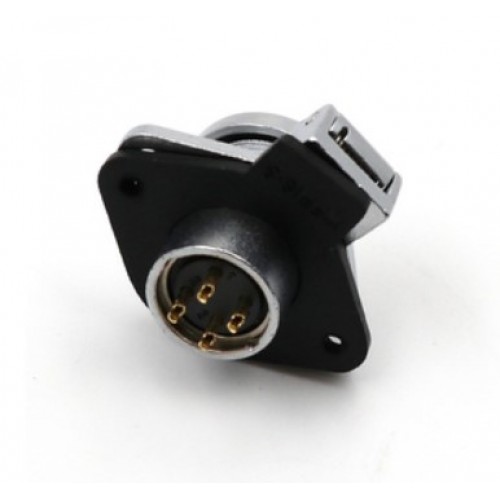

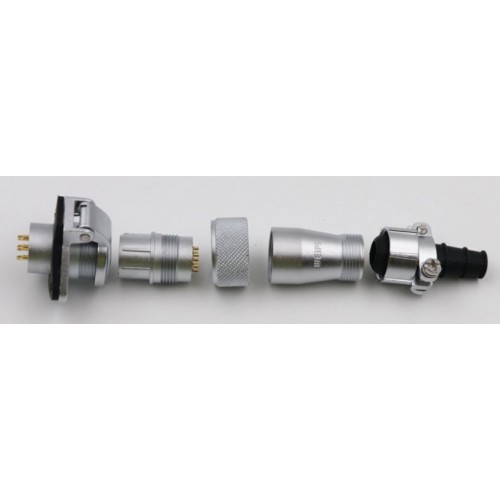

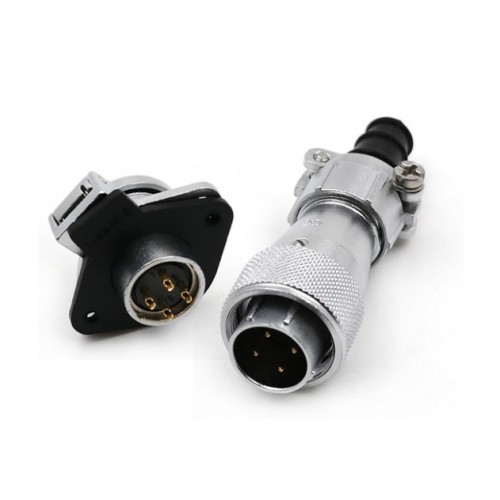

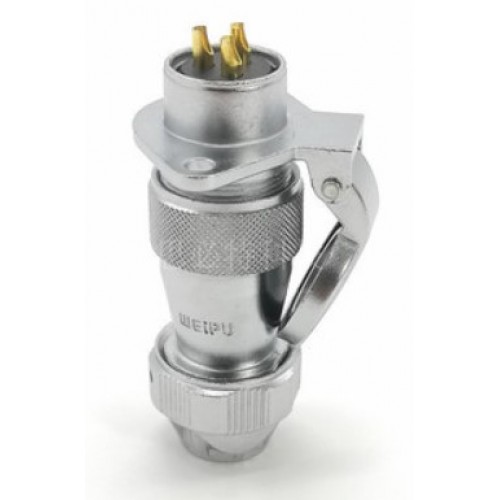

Роз'єм WF16K3ZG1 – трьох контактна герметична панельна розетка з прямим виведенням під кабель. Має посадковий діаметр 16 мм, з'єднує ланцюг зі струмом до 10А і напругою до 500В, кріплення дротів здійснюється методом паяння. Має ступінь захисту - IP67

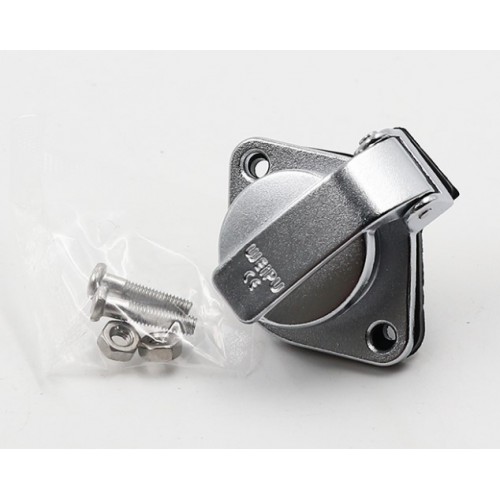

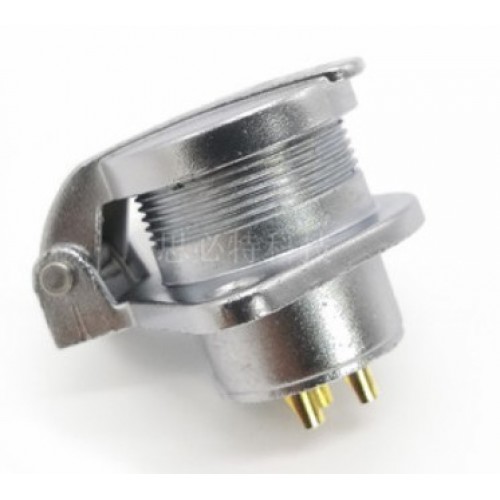

Корпус цього конектора - герметичний та пилозахищений, з цинкового сплаву з хромовим нанесенням, має кришку на пружині.

Діаметр контактів – 1,5 мм. Провід, що приєднується, може мати переріз діаметром ≤ 2 мм² (AWG ≤ 14).

Застосування коннекторів Weipu серії WF16 може здійснюватися як усередині приміщення, так і зовні.

Розміри та схема роз'ємів серії WF ZG панельний коннектор на фланці з двома отворами і кришкою на пружині

Кількість контактів	2, 3, 4, 5, 7, 9, 10
⌀d1	15.8
I	10
L	22
b	30
B	38
h	32.5
⌀d	16.5
⌀	3.5

Характеристики роз'ємів Weipu серії WF

Розшифровка маркування роз'ємів Weipu-WF
WF		16		K		3		ZG		1

WF	- серія роз'єму Weipu
16	- типорозмір конектора (16; 20; 24; 28; 32; 40; 48; 55)
K	- розетка ( J - вилка)
3	- кількість контактів (2, 3, 4, 2B, 3B, 4B, 5, 7, 9, 10)
ZG	- панельний коннектор на фланці з двома отворами і металевою кришкою на пружині
1	- кріплення дротів до контактів за допомогою пайки (2 - кріплення дротів ґвинтами; 3 - обжим)
