Симістор ТС152-160

ТОП

Код товару: ТС152-160

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

Рухається на склад

643.10 грн Без ПДВ: 643.10 грн

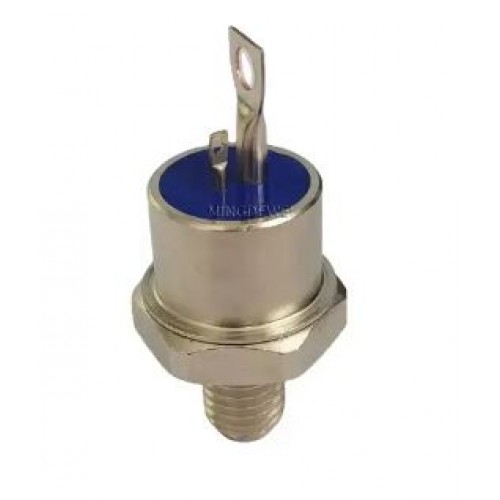

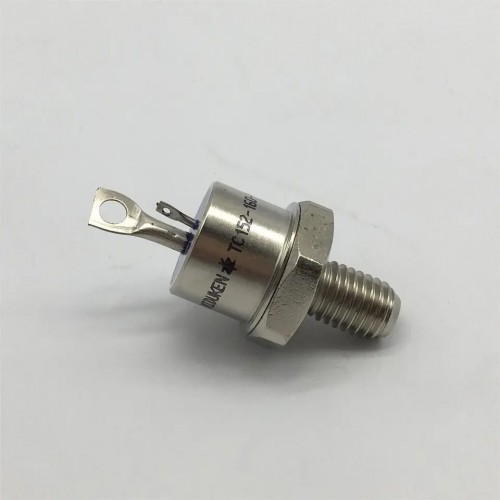

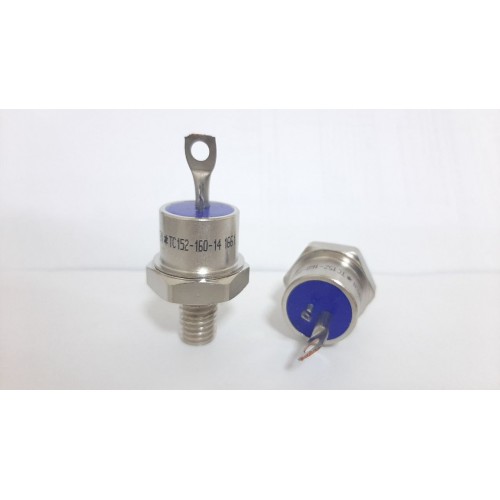

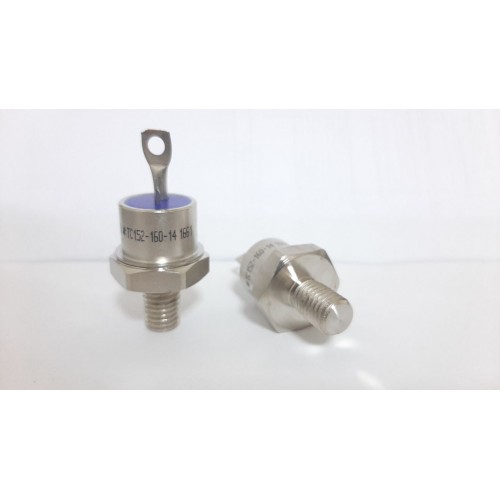

Симістор ТС152-160 – штирьовий симетричний тиристор загального призначення, регулює та перетворює постійний та змінний струм до 160А частотою до 500 Гц у ланцюгах з напругою 100В – 1400В.

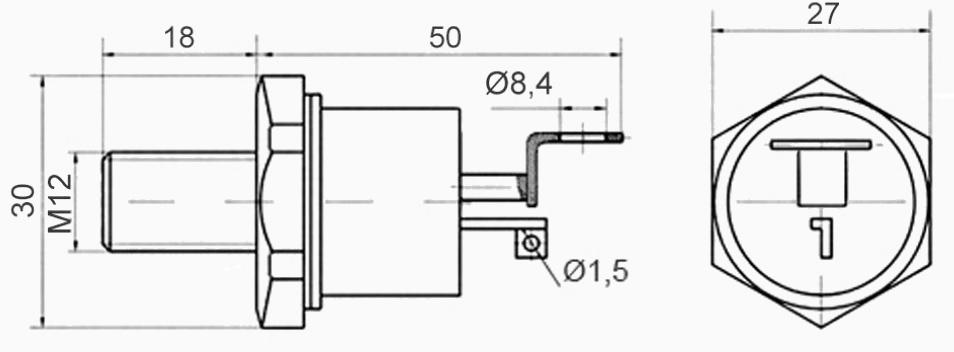

Розташування виводів: жорсткий довгий висновок - основний вивід 1 (умовний катод), основа симистора - основний вивід 2 (умовний анод), жорсткий короткий вивід - електрод, що управляє.

Для відведення тепла симістори збирають з охолоджувачами за допомогою різьбового з'єднання. Також рекомендується використовувати теплопровідну пасту КПТ-8.

Застосовуються симетричні тиристори та їх аналоги у схемах живлення електротехнічних установок та напівпровідникових перетворювачах електроенергії.

Розшифрування маркування (позначень) симісторів ТС152-160-14:

ТС

152

–

160

–

УХЛ2

ТС

–

Тиристор низькочастотний

152

–

Конструктивне виконання, серія

160

–

Максимально допустимий діючий струм у відкритому стані I_TRMS, А.

–

Клас по напрузі U_RRM / 100 (Номінальна напруга - 1000 В).

–

Критична швидкість наростання комутаційної напруги (dU_D/dt)_com:

Літерно-цифрове маркування	М4	Н4	С4	А4	Т3	М3	Е3	А3
Цифрове маркування	1	2	3	4	5	6	7	8
Значення, В/мкс	2,5	4	6,3	10	16	25	50	100

УХЛ2

–

Кліматичне виконання: УХЛ2 - для помірного та холодного клімату.

Детальні технічні характеристики симісторів ТС152-160:

Параметри симісторів		ТС152-160
Повторювана імпульсна напруга в закритому стані; імпульсна зворотна напруга, що повторюється	U_DRM/U_RRM	100-1400 В
Максимально допустимий струм, що діє, у відкритому стані (Температура корпусу)	I_TRMS/(T_C)	160 А (85°C)
Ударний струм у відкритому стані (при Тj=25°C)	I_TSM	1.30 кА
Максимально допустима температура переходу	T_jmax	125 ºC
Імпульсна напруга у відкритому стані	U_TM	1.55
Порогова напруга тиристора у відкритому стані	U_T(TO)	1.00 В
Динамічне опір у відкритому стані	r_T	2.4 мОм
Повторний імпульсний струм у закритому стані	I_DRM	15.0 мА
Постійний струм управління, що відмикає (при Тj=25°C, U_D=12 В)	I_GT	150 мА
Постійна напруга управління, що відмикає (при Тj=25°C, U_D=12 В)	U_GT	3.0 В
Критична швидкість наростання струму у відкритому стані	(di_T/dt)_cr	63 А/мкс
Тепловий опір перехід - корпус	R_th(j-c)	0.2 ºC/Вт
Маса	W	78 г
Рекомендовані охолоджувачі	О151, О251
