Тумблер П2Т-9К

Тумблери П2Т – перемикачі двополюсні, коммутують ланцюги сигналізації, харчування та управління з напругою до 250В, силою струму 0,1А - 6А і комутованої потужністю до 660Вт. Тип механізму перемикання тумблера - важільний.

Контактна група перемикачів виконує функції включення, відключення або перемикання в одному або двох напрямках ланцюга, з фіксацією важеля в різних положеннях. У деяких тумблерах передбачена підсвічування у вигляді світиться ручки. Тумблери кріпляться в отворі на панелі шляхом фіксації за допомогою нарізного сполучення.

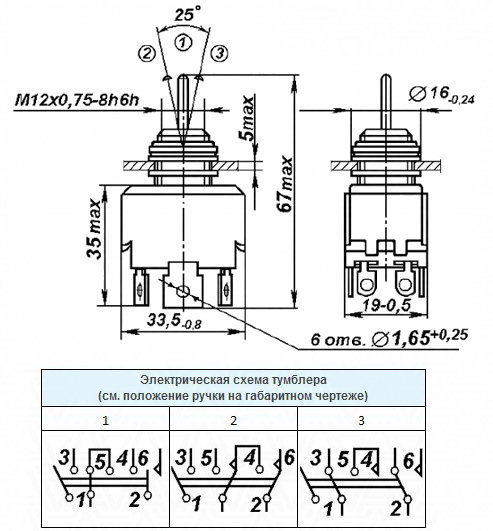

Монтаж виводів – під пайку. Ступінь захисту – IP40. Характеристики, розшифрування маркування, розміри і схеми комутації перемикачів П2Т вказані нижче.

Маркування тумблерів П2Т:

П2Т     -     24 Л

П2Т     -     Позначення серії тумблера.

24    -    Тіпономінала, що визначає конструктивні особливості, електричну схему і вид ручки.

Л     -    Варіант виконання:

А - виконання з виводами у вигляді штекерів шириною 6,3 мм.

B - усекліматичного виконання.

К - виконання з ковпачком.

Л - виконання з термопластичних корпусом.

Відсутність букв позначає УХЛ виконання.

Тумблери П2Т-1...П2Т-24
Електричні режими комутації
Типономінал	Рід струму	Вид навантаження	Imin – Imax	Umin – Umax	Pmax
П2Т-1...24 П2Т-1В...24В	постійний	активна	0,1 А - 6 А	0,1 В - 27 В	162 Вт
	змінний		0,1 А - 6 А	0,1 В - 250 В	660 Вт
П2Т-1Л...24Л	постійний	активна	0,1 А - 2 А	0,1 В - 36 В	72 Вт
	змінний		0,1 А - 1 А	0,1 В - 250 В	250 Вт
П2Т-1А	постійний	активна	0,1 А - 5 А	0,1 В - 27 В	135 Вт
		індуктивна	0,1 А - 1 А	0,1 В - 27 В	27 Вт
Фото		Серія	Виконання ручки	Фіксація ручки
		П2Т-9К	звичайна	В одному крайньому і середньому положенні
