Як розшифрувати модель?
Наведіть курсор на частину моделі або прокрутіть таблицю вручну ↓
LP-20-C-02-SX-03-4-01-A
| Серия разъемов Cnlinko | |
| LP-12 | Диаметр 12 мм |
| LP-16 | Диаметр 16 мм |
| LP-20 | Диаметр 20 мм |
| LP-24 | Диаметр 24 мм |
| LP-28 | Диаметр 28 мм |
| Тип разъема | |
| C | Вилка |
| J | Розетка |
| Количество контактов | |
| 02 | Разъем на 2 контакта |
| 03 | Разъем на 3 контакта |
| 04 | Разъем на 4 контакта |
| 05 | Разъем на 5 контактов |
| 07 | Разъем на 7 контактов |
| 10 | Разъем на 10 контактов |
| 12 | Разъем на 12 контактов |
| 19 | Разъем на 19 контактов |
| 24 | Разъем на 24 контакта |
| Тип корпуса | |
| SX | Панельный разъем |
| PE | Кабельный |
| PP | Межкабельный |
| Материал | |
| 01 | Пластиковый корпус с металлической сердцевиной |
| 02 | Пластиковый корпус с пластиковой сердцевиной |
| 03 | Металлический корпус с пластиковой сердцевиной |
| Тип монтажа | |
| 0 | Монтаж на кабель |
| 1 | Монтаж на корпус зажимной гайкой |
| 2 | Монтаж на 2 винта |
| 3 | Монтаж на 3 винта |
| 4 | Монтаж на 4 винта |
| Конструктивные особенности | |
| 01 | Стандартный корпус |
| 02 | Контакти під обтиск ??? |
| 03 | Контакти під гвинт ??? |
| 04 | ??? |
| 07 | ??? |
| 13 | Кутовий корпус із металевою серцевиною |
| 15 | Кутовий корпус із пластиковою серцевиною |
| 21 | ??? |
| 22 | ??? |
| 23 | ??? |
| 35 | Збільшений струм до 35А |
| 36 | Збільшений струм до 35А (з іншим ключем з'єднання) |
| 50 | Збільшений струм до 45А |
| Ключ соединения | |
| A | ??? |
| В | ??? |
| С | ??? |

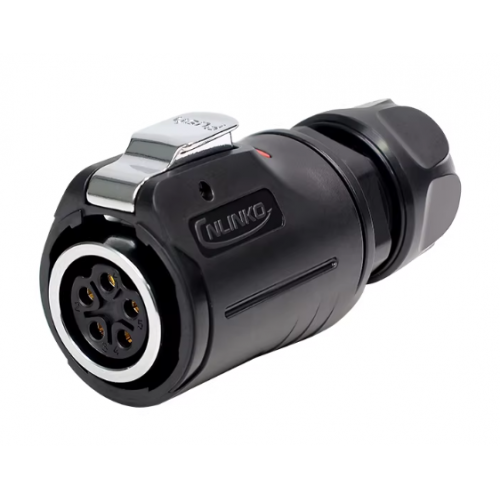

Герметичний роз'єм живлення серії LP - LP-24-J05PE-01-002A - 5 контактна герметична кабельна розетка серії LP з монтажем контактів - під пайку. Вилка має прохідний діаметр - 24 мм, з'єднує ланцюг до 20 А і напругою до 300 В.
Корпусні деталі виготовлені з високоякісних конструкційних пластиків. Штирі роз'ємів - циліндричні, матеріал - латунь. Зчленування з'єднувача - за допомогою надійного замку-засувки.
Максимальний діаметр кабелю для герметичного коннектора серії LP24 - до 14 мм.
Серія LP - одна з найбільш продаваних серійних виробів. Конструкція з швидким підключенням дозволяє підключати / відключати роз'єм однією рукою.
Області застосування герметичних роз'ємів серії LP - при складанні аудіо-відео-обладнання в умовах вологи і пилу, для використання обладнання під водою, для з'єднання сонячних панелей.
Роз'єми мають захист IP68 - захищені від вологи і пилу, гарантована робота під водою на глибині 1 м протягом 30 хвилин.
| Характеристики роз'ємів серії LP в пластику | ||||||||||||||
| Кількість контактів | 2 pin | 3 pin | 4 pin | 5 pin | 10 pin | 12 pin | 14 pin | 19 pin | 24 pin | |||||
| Номінальний струм | 25A | 35A | 25A | 35A | 45A | 25A | 20A | 10A | 5A | 5A | ||||
| Робоча напруга | 500V | 300V | 500V | 300V | 230V | 500V | 300V | 400V | 400V | 250V | ||||
| Імпульсна напруга | 2000V | 1500V | 2000V | 1500V | 2000V | 1500V | ||||||||
| Опір контактів | 1 mΩ | 3 mΩ | 5 mΩ | |||||||||||
| Діаметр контактів, мм | Ø3.0 | Ø3.5 | Ø3.0 | Ø2.7 | Ø1.5 | Ø1 | ||||||||
| Специфікація кабелю (мм/AWG) | 4.0mm²/ 12AWG | 8.0mm²/ 8AWG | 4.0mm²/ 12AWG | 8.0mm²/ 8AWG | 10.0mm²/ 6AWG | 4.0mm²/ 12AWG | 1.5mm²/ 16AWG | 0.5mm²/ 20AWG | ||||||
| Температура роботи | -40℃ ~ +85℃ | |||||||||||||
| Кількість з'днань | > 1700 | |||||||||||||
| Діаметр кабелю | Ø9.0~ Ø14.0mm | |||||||||||||
| Ступінь захисту | IP67 | |||||||||||||
| Розміри LP-24 |
 |
Схема з'єднання герметичного роз'єму - кабельної вилки і кабельної розетки
 |
Схема з'єднання герметичного роз'єму - кабельної вилки і панельній розетки
 |
