Як розшифрувати модель?
Наведіть курсор на частину моделі або прокрутіть таблицю вручну ↓
LP-20-J04SX-03-403B
| Серія роз'ємів Cnlinko | |
| LP-12 | Діаметр 12 мм |
| LP-16 | Діаметр 16 мм |
| LP-20 | Діаметр 20 мм |
| LP-24 | Діаметр 24 мм |
| LP-28 | Діаметр 28 мм |
| Тип роз'єму | |
| C | Вилка |
| J | Розетка |
| Кількість контактів | |
| 02 | Роз'єм на 2 контакти |
| 03 | Роз'єм на 3 контакти |
| 04 | Роз'єм на 4 контакти |
| 07 | Роз'єм на 7 контактів |
| 08 | Роз'єм на 8 контактів |
| 09 | Роз'єм на 9 контактів |
| 12 | Роз'єм на 12 контактів |
| 14 | Роз'єм на 14 контактів |
| Тип корпусу | |
| SX | Панельний роз'єм |
| PE | Кабельний |
| PP | Міжкабельний |
| Матеріал | |
| 01 | Пластиковий корпус із металевою серцевиною |
| 02 | Пластиковий корпус із пластиковою серцевиною |
| 03 | Металевий корпус із пластиковою серцевиною, контакти під паяння |
| 22 | Пластиковий корпус, контакти під гвинти (LP12) |
| 22 | Пластиковий корпус, контакти під обтиск (для LP28) |
| 23 | Металевий корпус, контакти під гвинти |
| 33 | Металевий корпус, контакти під обтискання, герметична прокладка |
| Тип монтажу | |
| 1 | Монтаж на корпус зажимною гайкою |
| 2 | Монтаж на 2 гвинти |
| 3 | Монтаж на 3 гвинти |
| 4 | Монтаж на 4 гвинти |
| Конструктивні особливості | |
| 01 | Стандартний корпус, чорна кришка (для LP12, LP16, LP20, LP28) |
| 01 | Стандартний корпус, червона кришка (для LP24) |
| 02 | Стандартний корпус, жовта кришка (для LP20) |
| 02 | LP24? |
| 02 | Захист від торкання, чорна кришка (для LP28) |
| 03 | LP20? |
| 04 | Стандартний корпус, чорна кришка (для LP12, LP16, LP20) |
| 04 | Діаметр дроту 16мм2/6AWG (для LP28) |
| 05 | Діаметр дроту 8,5-10мм, перетин 1,0-1,5мм 2/18-16AWG (для LP16) |
| 05 | Стандартний корпус, чорна кришка (для LP20) |
| 05 | Чорна кришка (для LP24) |
| 05 | Діаметр дроту 10мм2/8AWG (для LP28) |
| 06 | Діаметр дроту 6мм2/10AWG (для LP28) |
| 35 | Збільшений струм до 35А |
| 36 | Збільшений струм до 35А |
| 50 | Збільшений струм до 45А |
| 51 | Контакти різного розміру (для LP20) |
| Ключ з'єднання | |
| A | A |
| В | В |
| С | С |

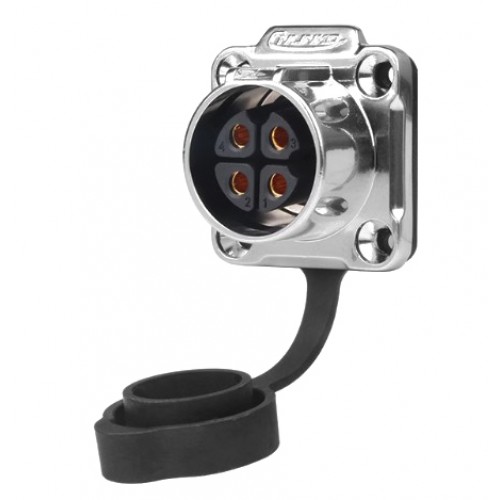

Герметичний роз'єм живлення серії LP - LP-20-J04SX-03-403B - 4-х контактна герметична панельна розетка серії LP з прямим виводом під кабель 22-20 AWG. ріпиться до панелі за допомогою 4 гвинтів. Роз'єм має прохідний діаметр - 20 мм, з'єднує ланцюг до 20 А і напругою до 500 В.
Відповідна частина до панельної розетки - кабельна вилка LP-20-C04PE-01-012B
Корпусні деталі виготовлені з високоякісних авіаційних матеріалів. Контактні штирі роз'ємів покриті позолотою для забезпечення надійного електричного контакту та захисту від корозії. Зчленування з'єднувача - за допомогою надійного замку-засувки, додатково серія В - має зубчату структура стикування, для запобігання випадінню з гнізда при роботі в екстремальних умовах. Максимальний діаметр кабелю для герметичного конектора серії LP20 - 13 мм.
Серія LP - одна з найбільш продаваних серійних виробів. Конструкція з швидким підключенням дозволяє підключати / відключати роз'єм однією рукою.
Області застосування герметичних роз'ємів серії LP - при складанні аудіо-відео-обладнання в умовах вологи і пилу, для з'єднання сонячних панелей, та в будь-яких схемах промислової автоматизації.
Роз'єми мають захист IP67 - захищені від вологи і пилу, гарантована робота під водою на глибині 1 м протягом 30 хвилин.
Детальні характеристики роз'ємів серії LP в пластиці
| Кількість контактів | 2 pin | 3 pin | 4 pin | 5 pin | 7 pin | 8 (6+2) pin | 9 pin | 12 pin | 14 pin |
| Номінальний струм | 20А | 10A | 20А+5A | 5A | |||||
| Робоча напруга | AC 500V | AC 500V | AC 250V | AC 250V | |||||
| Імпульсна напруга | 2000V | 1500V | 1500V | ||||||
| Опір контактів | < 1.0 mΩ | < 2.5 mΩ | < 5.0mΩ / 2.5mΩ | < 5.0 mΩ | |||||
| Клас захисту | IP67 | ||||||||
| Зміна температури | 20A температура контакту 30℃↓ ；25A - 40℃↓ ；30A - 50℃↓ | ||||||||
| Ресурс з'єднань | > 1700 | ||||||||
| Діаметр контактів, мм | 2,7 | 2,7 | 2,7 | 1,8 | 1,8 | 6x2,7 + 2x1,0 | 1,0 | 1,0 | 1,0 |
| Робоча температура | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ |
Характеристики кабелю для коннектора серії LP-20
| Кількість контактів | 2 pin | 3 pin | 4 pin | 5 pin | 7 pin | 9 pin | 12 pin | 14 pin |
| Специфікація кабелю | UL2464 24AWG* | |||||||
| 2C | 3C | 4C | 5C | 6C | 7C | 8C | 9C | |
| Діапазон кабелю | 9.0~ 13.0 | 9.0~ 13.0 | 9.0~ 13.0 | 7.0~ 10.0 | 7.0~ 10.0 | 7.0~ 10.0 | 7.0~ 10.0 | 7.0~ 10.0 |

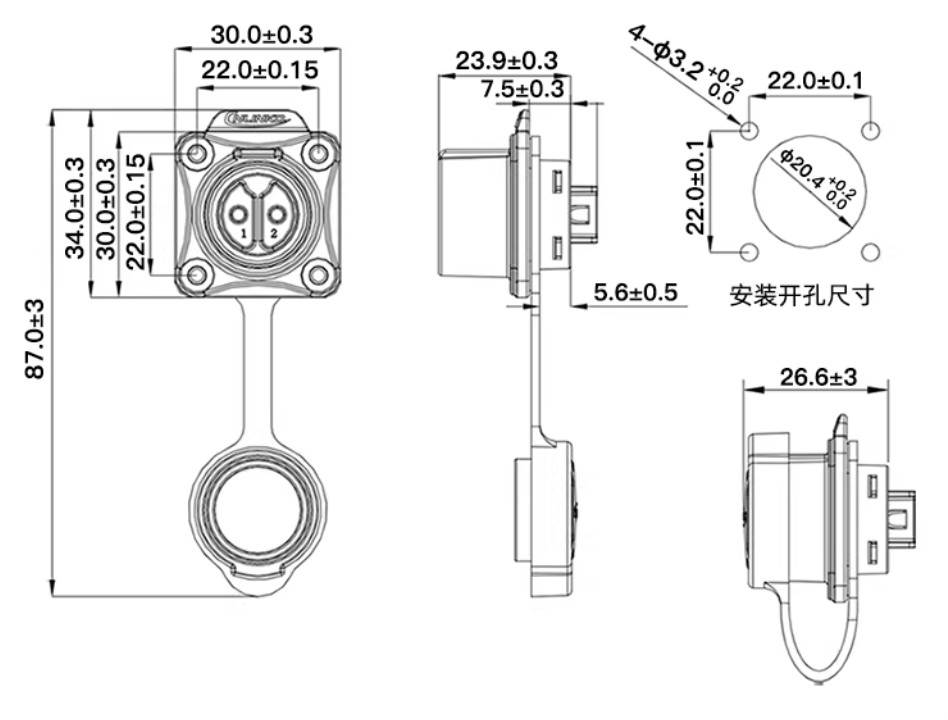

Габаритні розміри герметичного роз'єму серії LP-20
|
Схема з'єднання герметичного роз'єму - кабельної вилки і кабельної вилки
 |
Схема з'єднання герметичного роз'єму - кабельної вилки і панельної вилки
 |
Герметичний роз'єм живлення серії LP - LP-20-J04SX-03-403B - 4-х контактна герметична панельна розетка серії LP з прямим виводом під кабель 22-20 AWG. ріпиться до панелі за допомогою 4 гвинтів. Роз'єм має прохідний діаметр - 20 мм, з'єднує ланцюг до 20 А і напругою до 500 В.
Відповідна частина до панельної розетки - кабельна вилка LP-20-C04PE-01-012B
Корпусні деталі виготовлені з високоякісних авіаційних матеріалів. Контактні штирі роз'ємів покриті позолотою для забезпечення надійного електричного контакту та захисту від корозії. Зчленування з'єднувача - за допомогою надійного замку-засувки, додатково серія В - має зубчату структура стикування, для запобігання випадінню з гнізда при роботі в екстремальних умовах. Максимальний діаметр кабелю для герметичного конектора серії LP20 - 13 мм.
Серія LP - одна з найбільш продаваних серійних виробів. Конструкція з швидким підключенням дозволяє підключати / відключати роз'єм однією рукою.
Області застосування герметичних роз'ємів серії LP - при складанні аудіо-відео-обладнання в умовах вологи і пилу, для з'єднання сонячних панелей, та в будь-яких схемах промислової автоматизації.
Роз'єми мають захист IP67 - захищені від вологи і пилу, гарантована робота під водою на глибині 1 м протягом 30 хвилин.
Детальні характеристики роз'ємів серії LP в пластиці
| Кількість контактів | 2 pin | 3 pin | 4 pin | 5 pin | 7 pin | 8 (6+2) pin | 9 pin | 12 pin | 14 pin |
| Номінальний струм | 20А | 10A | 20А+5A | 5A | |||||
| Робоча напруга | AC 500V | AC 500V | AC 250V | AC 250V | |||||
| Імпульсна напруга | 2000V | 1500V | 1500V | ||||||
| Опір контактів | < 1.0 mΩ | < 2.5 mΩ | < 5.0mΩ / 2.5mΩ | < 5.0 mΩ | |||||
| Клас захисту | IP67 | ||||||||
| Зміна температури | 20A температура контакту 30℃↓ ；25A - 40℃↓ ；30A - 50℃↓ | ||||||||
| Ресурс з'єднань | > 1700 | ||||||||
| Діаметр контактів, мм | 2,7 | 2,7 | 2,7 | 1,8 | 1,8 | 6x2,7 + 2x1,0 | 1,0 | 1,0 | 1,0 |
| Робоча температура | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ | -40℃～80℃ |
Характеристики кабелю для коннектора серії LP-20
| Кількість контактів | 2 pin | 3 pin | 4 pin | 5 pin | 7 pin | 9 pin | 12 pin | 14 pin |
| Специфікація кабелю | UL2464 24AWG* | |||||||
| 2C | 3C | 4C | 5C |
