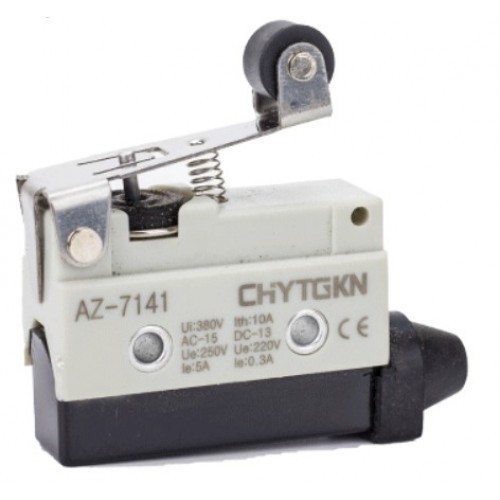

Шляховий вимикач AZ-7141

Шляховий кінцевий вимикач серії AZ-7141 має привід короткий важіль з роликом і спрацьовує при натисканні. Він призначений для комутації ланцюгів до 10 ампер при 250 вольтах змінного струму і 0,4 ампера при 155 вольтах постійного струму.

Корпус вимикача високопрочний, компактний, пилонепроникний і стійкий до масла (ступінь захисту IP64). Він оснащений двома парами контактів: один нормально відкритий (NO) і один нормально закритий (NC).

Відстань між центрами монтажних отворів становить 25,4 мм, кріплення здійснюється за допомогою болтів М4. Підсоединюваний провід має січення 3х1,25 мм².

Кінцеві вимикачі широко використовуються в важкій, легкій та харчовій промисловості, в системах контролю, управління, автоматизації, а також на різних машинах та механізмах, таких як упаковувальні машини, конвеєри, кран-балки, крани, лебідки, ліфти, двері, верстати з ЧПУ, тельфери, підйомники.

Детальні характеристики вимикачів AZ-7141:
Серія		AZ-7141	Креслення
Номінальний струм		10А
Номінальна напруга		~250 В
Тип контактів		1з. + 1р. (1NO + 1NC)
Швидкість операцій		0,5мм/с – 0,5м/с
Частота операцій	механічна	120 операцій/хв
	електрична	30 операцій/хв
Зносостійкість	механічна	10 млн. операцій
	електрична	200 тис. операцій
Опір ізоляції		100 МОм (при 500VDC)
Опір контактів		15 мОм
Робоча температура		-20°C – +60°C
Допустима вологість		95% (при 20°C)
Під'єднуваємий провід		3 × 1,25 мм2
Ступінь захисту		IP64
Габаритні розміри		70х70х21 мм
Маса		54 г
