Алюмінієві резистори 25Вт - RX24-25W

ТОП

Код товару: RX24-25W

AH25

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

В наявності

По запиту

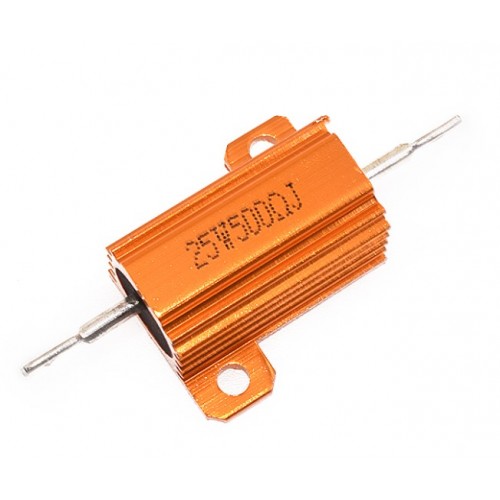

Резистори в алюмінієвому корпусі (в радіаторі) - це постійні потужні дротяні силові резистори (інша назва HS25, HSC25, AH25, HSA25, AHR25, RX24 25w, "Gold resistor"), з діапазоном опорів від 0,01Ом до 100 кОм. Мають розсіювану потужність - 25Вт.

При низькій температурі, резистори розсіюють високу активну і реактивну потужність в обмеженому просторі. Через алюмінієвий корпус виділяється потужність швидко розсіюється і відводиться в радіатор.

Представлені резистори (в алюмінієвому корпусі) виготовлені з ніхромового дроту яка намотана на стрижень, який в свою чергу знаходиться в керамічної оболонці. Монолітна конструкція резистора забезпечується алюмінієвим корпусом з термостійким компаундом.

Кріплення проводів, за допомогою гайок або гвинтів, здійснюється до жорстких аксіальним висновками, які розміщені на торцях резистора. Також на корпусі резистора (RX24, AH) передбачені кріпильні отвори - для установки на радіатор.

±5% - це допустиме мінімальне відхилення опору потужних резисторів.

Температура середовища роботи резистора + 155 ° С - максимальна, а мінімальна до -55 ° С. Також потрібно враховувати, що гранична температура перегріву резистора становить до + 275 ° С.

Термін роботи при номінальному навантаженні - 1000 год. Опір ізоляції силового резистора RX24 - не менше 10000МОм.

Резистори широко застосовуються в ланцюгах постійного і змінного струму, забезпечуючи обмеження сили струму і розподіл напруги, в потужних джерелах живлення, залізничному транспорті, тягових промислових пристроях, використовуються як гальмівні резистори.

Потужні силові резистори RX24 також використовуються в якості енергорозсіювального елемента при гальмуванні асинхронних електродвигунів в високоінерціонних механізмах підйомно-транспортного (крани, різні підйомники або ліфти, похилі транспортери і транспортні візки), високоінерціонного (рольганги, центрифуги, димососи, тягодуттьові механізми) і верстатного застосування ( шліфувальні, свердлильні і токарно-гвинторізні верстати) і ін.

Увага!!! Уточнюйте розміри!

Характеристики резисторів в алюмінієвому корпусі RX24 потужністю 25W:
Потужність, що розсіюється при +25°С	25 Вт (з радіатором) 9 Вт (без радіатора)
Діапозон опору	0,01 Ом – 100 кОм
Допустиме відхилення опору	± 5%
Максимальна робоча напруга	550 В (AC, DC)
Діелектрична міцність	3500 В (AC)
Діапазон робочої температури	-55°С – +155°С
Допустима температура корпусу	+275°С
Площа стандартного радіатора (товщина)	535 см2 (1 мм)
Опір ізоляції, не менше	10 000 МОм
Маса	14 г

Номінали алюмінієвих резисторів потужністю 25Вт

Номінал	Опір	Номінал	Опір	Номінал	Опір
AH 25W 82R	82 Ом	AH 25W 5К0	5 кОм
AH 25W 1K0	1 кОм	AH 25W 10К0	10 кОм
AH 25W 3K3	3,3 кОм	AH 25W 15К0	15 кОм
AH 25W 3K9	3,9 кОм	AH 25W 16К0	16 кОм

Габаритні розміри алюмінієвого резистора 25Вт

Потужність, Вт	A ±0.2	B ±0.2	C ±0.2	E ±0.2	F ±0.2	G ±0.2	H ±0.2	J ±0.2	L ±0.2	N ±0.2	M ±0.2
25	18	19.5	28	13	27	14	2	6	3.3	2	2
