Код товару: ZCAT1730-0730A
Рухається на склад
43.08 грн
Без ПДВ: 35.90 грн
Мінімальна кількість замовлення цього товару 2
Ферритовий фільтр на кабель серії ZCAT1730-0730A – пасивний елемент для фільтрації високочастотних перешкод, MnZn-ферит у пластиковому корпусі із клямками для швидкого монтажу на дріт діаметром 4-7 мм. Ефективний діапазон частот 10–500 МГц, мінімальний імпеданс 40–80 Ом на частоті 10–100 МГц
Ферритові фільтри ZCAT призначені для фільтрації високочастотних перешкод та наведень у провідниках за рахунок підвищення їхньої індуктивності. Встановлюються на кабель на стороні пристрою, що захищається, в 2-3 см від роз'єму, на кабелях передачі даних можна встановлювати з двох кінців кабелю.
Використовуються феритовые фільтри для придушення високочастотних перешкод створювані самими кабелями (чим довше кабель тим сильніше перешкоди) або всіляких наведень від інших провідників, електронного обладнання яких корпус виступає в ролі передавальної антени. Захищають від передчасного виходу з ладу обладнання або спотворення сигналу (у кабелях передачі даних) у сильно "зашумленому" просторі електромагнітними перешкодами.
Застосовуються у промисловому устаткуванні, побутової електроніки, засобах зв'язку, в охоронних сигналізаціях від хибних спрацьовувань, на підприємствах захисту від наведень.

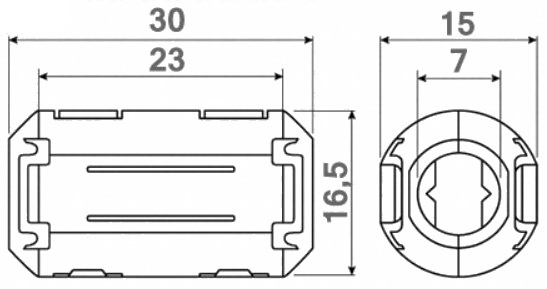

| Габаритні розміри та частотна характеристика феритового фільтра ZCAT1730-0730A | |||||||||
 |
 |
||||||||
| Серія | Імпеданс, Ω min. | Розміри, мм | Діаметр кабелю | Маса | |||||
| 10-100 МГц | 100-500 МГц | А | В | ØC | ØD | E | |||
| ZCAT1730-0730A | 40 Ом | 80 Ом | 30 | 23 | 7 | 16,5 | 15 | 4-7 мм | 12г |
| Додаткові характеристики |
||
| Матеріал сердечника | MnZn | |
| Початкова магнітна проникність | 2500 μ | |
| Імпеданс, Ω min. | 10-100 МГц | 40 Ом |
| 100-500 МГц | 80 Ом | |
| Робоча температура | -40°C – +85°C | |
| Рекомендована робоча температура | 0°C – +50°C | |
| Максимальний діаметр кабелю | 4-7 мм | |
| Колір | Сірий | |
