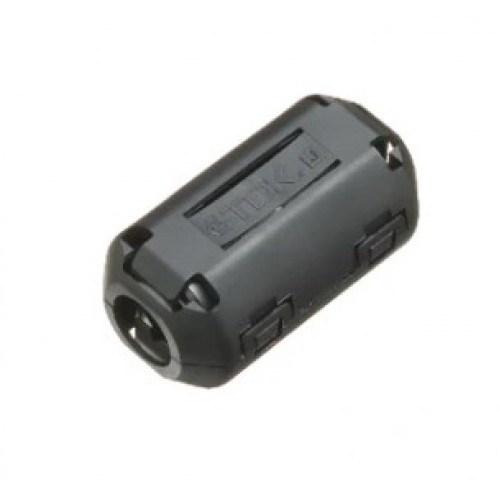

Ферритовий фільтр ZCAT1325-0530A-BK (кабель Ø3-5 мм)

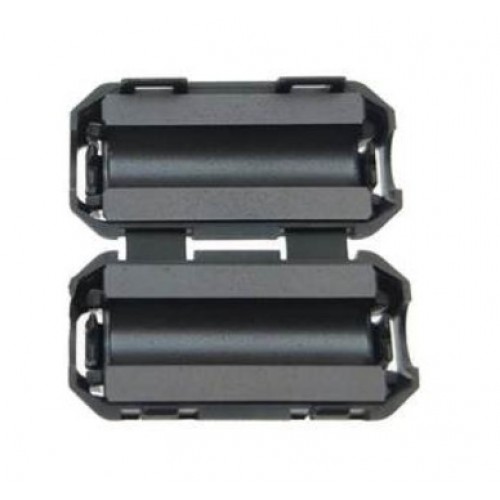

Ферритовий фільтр на кабель серії ZCAT1325-0530A-BK – пасивний елемент для фільтрації високочастотних перешкод, MnZn-ферит у пластиковому корпусі із клямками для швидкого монтажу на дріт 3-5 мм. Імпеданс 50–100 Ом на частоті 10–500 МГц.

Ферритові фільтри ZCAT призначені для фільтрації високочастотних перешкод та наведень у провідниках за рахунок підвищення їхньої індуктивності. Встановлюються на кабель на стороні пристрою, що захищається, в 2-3 см від роз'єму, на кабелях передачі даних можна встановлювати з двох кінців кабелю.

Використовуються феритовые фільтри для придушення високочастотних перешкод створювані самими кабелями (чим довше кабель тим сильніше перешкоди) або всіляких наведень від інших провідників, електронного обладнання яких корпус виступає в ролі передавальної антени. Захищають від передчасного виходу з ладу обладнання або спотворення сигналу (у кабелях передачі даних) у сильно "зашумленому" просторі електромагнітними перешкодами.

Застосовуються у промисловому устаткуванні, побутової електроніки, засобах зв'язку, в охоронних сигналізаціях від хибних спрацьовувань, на підприємствах захисту від наведень.

Габаритні розміри та частотна характеристика феритового фільтра ZCAT1325-0530A-BK
Серія	Імпеданс, Ω min.		Розміри, мм					Діаметр кабелю	Маса
	10-100 МГц	100-500 МГц	А	В	ØC	ØD	E
ZCAT1325-0530A-BK	50 Ом	100 Ом	25	20	5	12,8	11,2	3-5 мм	6,4г
