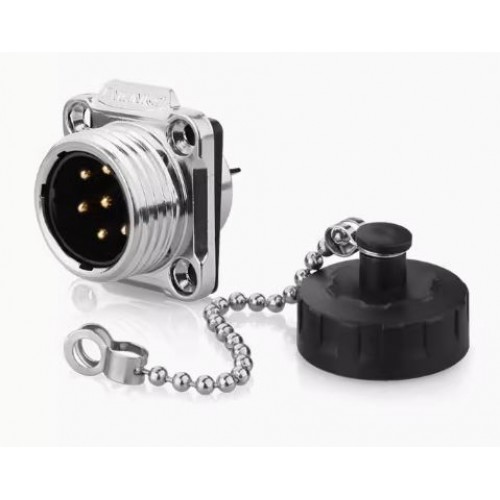

Герметична панельна вилка YW-20-C07SX-03-401A - семи контактна, з прямим виводом під кабель 5-6,5 мм. З'єднує ланцюг до 12А і напругою до 400В.
Діаметр контактів - 1,8 мм. Контакти конектора вироблені з міді і покриті золотом. Кріплення дротів кабелю до контактів - пайкою.
Корпус виготовлений з хімічного цинкового сплаву, який краще захищає від радіочастотних перешкод і електромагнітного опору.
П'ять направляючих дають можливість швидко з'єднанати вилку і розетку між собою, а різьба надійно фіксує і навіть при великій вібрації не дає конектору роз'єднатись.
| Характеристики розєма Cnlinko серії YW-20 | ||||||||
| Кількість контактів | 2 | 3 | 4 | 5 | 7 | 9 | 12 | 14 |
| Розташування контактів |  |
 |
 |
 |
 |
 |
 |
 |
| Струм, А | 20 | 12 | 3 | |||||
| Робоча напруга, В | 500 | 400 | 250 | |||||
| Імпульсна напруга, В | 2000 | 1500 | ||||||
| Опір контактів, mΩ | <1 | <3 | <5 | |||||
| Діаметр і кількість контактів | ⌀2,7х2 | ⌀2,7х3 | ⌀2,7х4 | ⌀1,8х5 | ⌀1,8х7 | ⌀1,0х9 | ⌀1,0х12 | ⌀1,0х14 |
| Кількість з'єднань | 1700 | |||||||
| Обертаючий момент різьби | 42-53 Нм. Динамометричний ключ 200 Нм | |||||||
| Робоча температура | -40°С до +80°С | |||||||
| Вібрація | Частота: 5-200Гц; Амплітуда - 5мм; Швидкість - 10 м/с | |||||||
| Сольова середа | PH 6.5-7.2, NaCl-5%, 48 год | |||||||
| Діаметр кабелю | Для силового застосування - ⌀5-6.5; для сигнального застосування - ⌀9-12 | |||||||
| Захист | IP67 | |||||||
| Схема та розміри роз'ємів серії YW-20 |
| Кабельна вилка/розетка |
 |
| Панельна вилка/розетка |
 |
| Схема з'єднання |
 |
