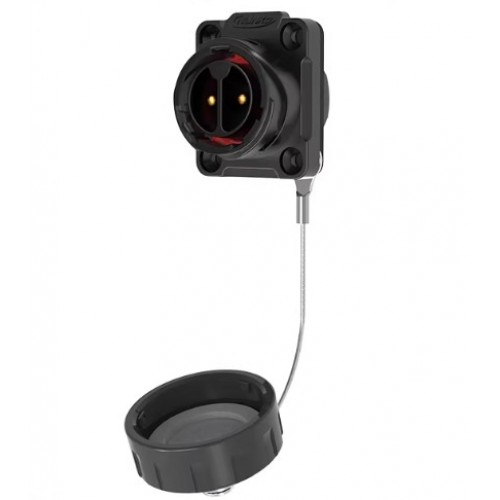

Роз'єм Cnlinko YM-20-C02SX-02-406B - промисловий герметичний роз'єм на 2 контакти, панельна вилка. З'єднує ланцюг до 20А і напругою до 500В. Призначений для надійного з'єднання в умовах, що потребують захисту від пилу, вологи та механічних впливів.
Відповідна частина до цього роз'єму - кабельна розетка YM-20-J02PE-02-002A
Контакти конектора вироблені з міді і покриті золотом. Кріплення дротів кабелю до контактів - пайкою.
Корпус виготовлений з міцного інженерного пластику PBT, який захищений від ультрафіолету, тиску, температури, бруду і води.
П'ять направляючих дають можливість швидко з'єднанати вилку і розетку між собою.
| Характеристики роз'єма Cnlinko серії YM-20 | ||||||||
| Кількість контактів | 2 | 3 | 4 | 5 | 7 | 9 | 12 | 14 |
| Розташування контактів | ||||||||
| Струм, А | 20 | 10 | 5 | |||||
| Робоча напруга, В | 500 | 500 | 250 | |||||
| Імпульсна напруга, В | 2000 | 1500 | ||||||
| Опір контактів, mΩ | <1 | <3 | <5 | |||||
| Діаметр контактів | ⌀2,7 | ⌀2,7 | ⌀2,7 | ⌀1,8 | ⌀1,8 | ⌀1,0 | ⌀1,0 | ⌀1,0 |
| Кабель | 4.00мм2 / 12 AWG | 1.50мм2 / 16 AWG | 0.50мм2 / 20 AWG | |||||
| Кількість з'єднань | 1700 | |||||||
| Робоча температура | -40°С до +85°С | |||||||
| Вібрація | Частота: 5-200Гц; Амплітуда - 5мм; Швидкість - 10 м/с | |||||||
| Сольова середа | PH 6.5-7.2, NaCl-5%, 48 год | |||||||
| Діаметр кабелю | Для силового застосування - ⌀5-6.5; для сигнального застосування - ⌀9-1 | |||||||
| Захист | IP68 | |||||||
