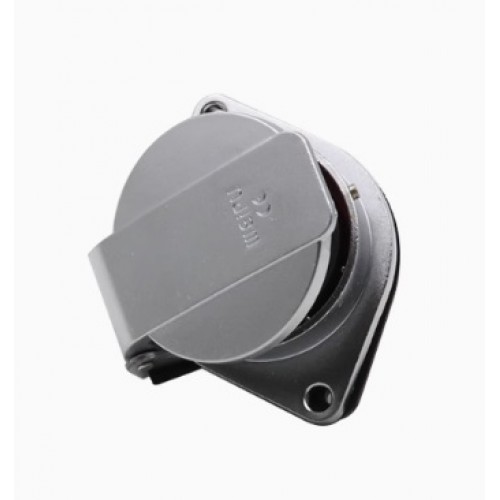

Роз'єм Weipu WY55J61ZG1 – 61 контактна герметична панельна вилка на фланці з двома отворами та металевою кришкою на пружині. Має посадковий діаметр 55 мм, з'єднує ланцюг зі струмом до 10A і напругою до 400В, кріплення дротів здійснюється методом паяння. З'єднання між конекторами - байонетне.
Конектор - герметичний та пилозахищений, має ступінь захисту IP67.
Корпус виготовлений з цинкового сплаву з хромовим напиленням. Цинковий сплав легший, ніж чиста латунь або сталь, що знижує вагу виробу і має гарну хімічну стійкість, хромове покриття захищає від іржі та окислення.
Матерал контактів - бронза із золотим покриттям, бронза має хорошу електропровідність, а золото знижує опір і не піддається корозії.
Матеріал ізолятора - поліфеніленсульфід (PPS), витримує високі температури без деформації, стійкий до ударів та навантажень, не руйнується під впливом олій, розчинників та кислот.
Роз'єми Weipu WY55 знайшли широке застосування в різних галузях промисловості, зокрема:
- Автомобільна промисловість – для підключення різних електронних компонентів.
- Телекомунікації – для забезпечення стабільних з'єднань у мережевих пристроях.
- Енергетика – для комутації обладнання та систем управління.
- Машинобудування – для з'єднання механізмів та промислових пристроїв.
- Авіаційна та оборонна сфера – завдяки високій надійності та стійкості до зовнішніх впливів.
| Характеристики роз'ємів WY-55 | |||||||||||
| Кількість контактів | 4 | 7 | 40 | 53 | 61 | ||||||
| Діаметр контактів, мм | 3.5x1 / 10x3 | 3.5x1 / 5.5x6 | 1.5х25 / 2.5х15 | 1.5х48 / 2.5х5 | 1.5 | ||||||
| Напруга | 500V | ||||||||||
| Тестове навантаження | 1500V | ||||||||||
| Струм | 150A+50A | 100A+50A | 25A+10A | 25A+10A | 10A | ||||||
| Опір контактам | 0.5 Ω/0.2 Ω | 0.5 Ω/0.3 Ω | 2.5 Ω/1 Ω | 2.5 Ω/1 Ω | 2.5 Ω | ||||||
| Опір ізоляції | 2000 Ω | ||||||||||
| Розмір проволоки | ≤ 10/7 ≤ 70/2 | ≤ 10/7 ≤ 25/3 | ≤ 2/14 ≤ 4/11 | ≤ 2/14 ≤ 4/11< | ≤ 2/14 | ||||||
| Ступінь захисту | IP55 | ||||||||||
| Cхема контактів серії WY55 | ||
 |
| Розміри та схема роз'ємів серії WY ZG | ||
 | ||
| Кількість контактів | 4, 7, 40, 53, 61 | |
| ⌀d1 | 47.8 | |
| I | 14.3 | |
| L | 34 | |
| b | 80 | |
| B | 92 | |
| h | 74.5 | |
| ⌀d | 48.5 | |
| ⌀ | 5.5 | |
| Розшифровка маркування роз'ємів Weipu-WY | ||||||||||
| WY | 55 | K | 2 | ZG | 1 | |||||
| WY - серія роз'єму Weipu |
| 55 - типорозмір конектора (16; 20; 24; 28; 32; 40; 48; 55) |
| J - вилка ( K - розетка) |
| 2 - кількість контактів (4, 7, 40, 53, 61) |
| ZG - на фланці з двома отворами та металевою кришкою на пружині |
| 1 - кріплення дротів до контактів за допомогою пайки (3 - обжим, тільки 2,3,4 контакти) |
