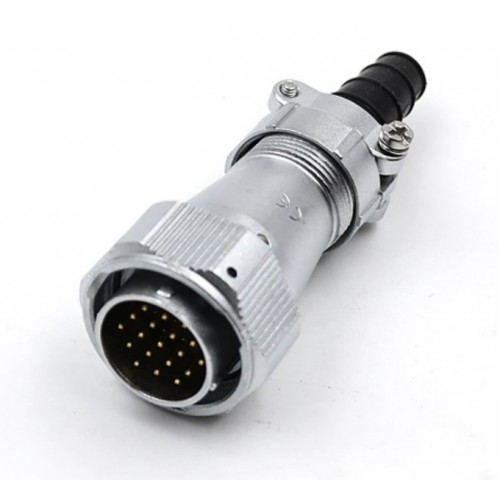

Роз'єм Weipu WY24J19TI1 – 19 контактна герметична кабельна вилка з металевим механічним затискачем та гумовою втулкою. Має посадковий діаметр 24 мм, з'єднує ланцюг зі струмом до 5А і напругою до 400В, кріплення дротів здійснюється методом паяння. З'єднання між конекторами - байонетне.
Конектор - герметичний та пилозахищений, має ступінь захисту IP65.
Корпус виготовлений з цинкового сплаву з хромовим напиленням. Цинковий сплав легший, ніж чиста латунь або сталь, що знижує вагу виробу і має гарну хімічну стійкість, хромове покриття захищає від іржі та окислення.
Матерал контактів - бронза із золотим покриттям, бронза має хорошу електропровідність, а золото знижує опір і не піддається корозії.
Матеріал ізолятора - поліфеніленсульфід (PPS), витримує високі температури без деформації, стійкий до ударів та навантажень, не руйнується під впливом олій, розчинників та кислот.
Роз'єми Weipu WY24 знайшли широке застосування в різних галузях промисловості, зокрема:
- Автомобільна промисловість – для підключення різних електронних компонентів.
- Телекомунікації – для забезпечення стабільних з'єднань у мережевих пристроях.
- Енергетика – для комутації обладнання та систем управління.
- Машинобудування – для з'єднання механізмів та промислових пристроїв.
- Авіаційна та оборонна сфера – завдяки високій надійності та стійкості до зовнішніх впливів.
| Характеристики роз'ємів WY-24 | |||||||||||
| Кількість контактів | 2 | 3 | 4 | 9 | 10 | 12 | 12B | 19 | |||
| Діаметр контактів, мм | 2.5 | 2.5 | 2.5 | 2.5x4 / 1x5 | 1.5 | 1.5 | 3x3 / 1x9 | 1 | |||
| Напруга | 500V | 500V | 500V | 500V | 500V | 500V | 500V | 400V | |||
| Тестова напруга | 1500V | 1500V | 1500V | 1500V | 1500V | 1500V | 1500V | 1200V | |||
| Струм | 25A | 25A | 25A | 25A+5A | 10A | 10A | 30A+5A | 5A | |||
| Опір контактів | 1 Ω | 1 Ω | 1 Ω | 1 Ω/5 Ω | 2.5 Ω | 2.5 Ω | 1 Ω/5 Ω | 5 Ω | |||
| Опір ізоляції | 2000 Ω | ||||||||||
| Розмір дроту | ≤ 4/11 | ≤ 4/11 | ≤ 4/11 | ≤ 2/14 ≤ 0.75/18 | ≤ 2/14 | ≤ 2/14 | ≤ 4/11 ≤ 0.75/18 | ≤ 0.75/18 | |||
| Ступінь захисту | IP65 | ||||||||||
| Cхема контактів серії WY24 | ||
 |
| Розміри та схема роз'ємів серії WY TI | ||
 | ||
| Кількість контактів | 2, 3, 4, 9, 10, 12, 12B, 19 | |
| ⌀D | 34 | |
| L | 93 | |
| ⌀d | 9-10.5 | |
| Розшифровка маркування роз'ємів Weipu-WY | ||||||||||
| WY | 24 | K | 2 | TI | 1 | |||||
| WY - серія роз'єму Weipu |
| 24 - типорозмір конектора (16; 20; 24; 28; 32; 40; 48; 55) |
| J - вилка ( K - розетка) |
| 2 - кількість контактів (2, 3, 4, 9, 12, 12B, 19) |
| TI - кабельний конектор з металевим механічним затискачем |
| 1 - кріплення дротів до контактів за допомогою пайки (3 - обжим, тільки 2,3,4 контакти) |
