Код товару: WG-24S1260M

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

В наявності

1620.00 грн Без ПДВ: 1350.00 грн

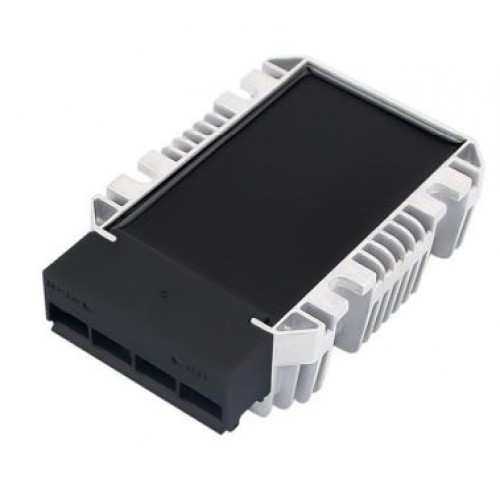

Перетворювач WG-24S1260M - це мощний, водонепроникний, неізольований перетворювач постійного струму, що використовує технологію синхронного випрямлення і має високі ККД та питому потужність.

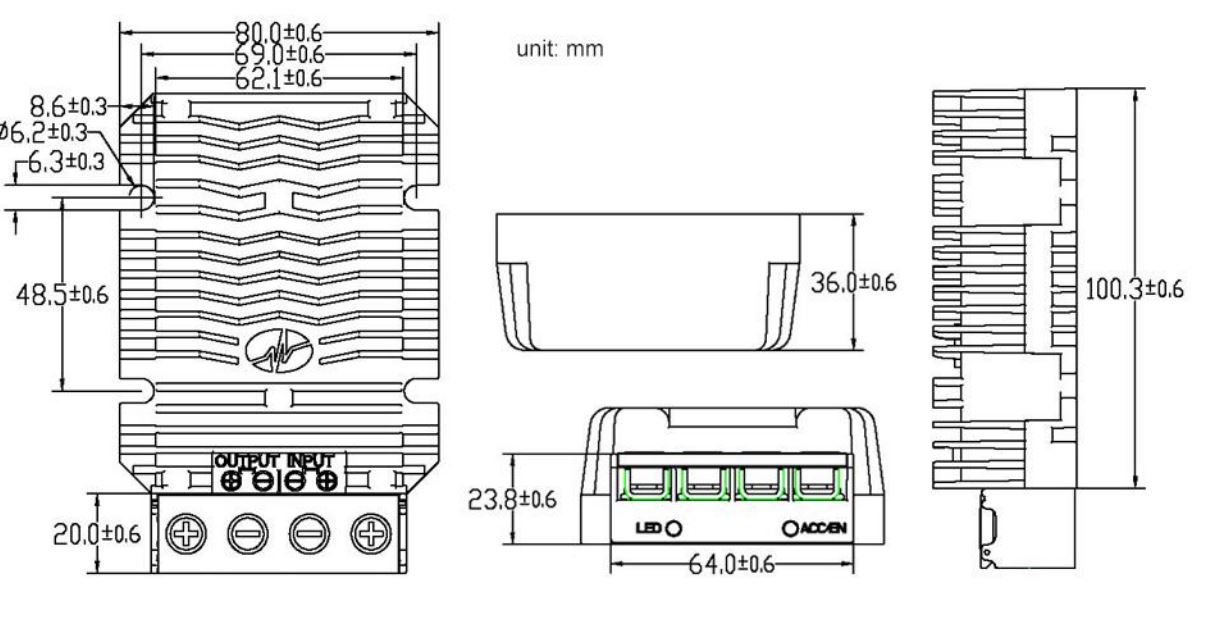

Він має розміри 100 x 80 x 36 мм (3,94 x 3,15 x 1,42 дюйма) і забезпечує номінальну вихідну напругу 12 В та максимальний вихідний струм 60 А.

Загальні параметри
Вхідна напруга	Вихідна напруга	Вихідний струм	Вихідна потужність	ККД	Розмір
18-36V DC	12V DC	60A	720 W	96.9%	100x80x36 мм

Перетворювач вимикається після того, як вхідна напруга падає нижче за поріг захисту від зниженої напруги для виключення несправності. Перетворювач знову почне працювати після вхідної напруги, що досягається.

Перетворювач, оснащений схемою обмеження струму, може забезпечити захист від вихідного навантаження або короткого замикання. Якщо вихідний струм перевищує уставку захисту від перевантаження струмом, перетворювач переходить у режим збою. Після усунення несправності перетворювач автоматично перезапуститься.

Датчик температури на перетворювачі визначає середню температуру модуля. Він захищає перетворювач від пошкодження за високих температур. Коли температура перевищить поріг захисту від перегріву, вихід вимкнеться. Це дозволить перетворювачу знову включитися, коли температура у виявленому місці впаде на значення гістерези захисту від перегріву.

Вхід та вихід цього продукту – затискні болти. Користувач повинен переконатися, що вхідні та вихідні дроти та клеми надійно підключені, а також звернути увагу на те, щоб діаметр дроту відповідав вимогам струму джерела живлення. Якщо кабель довгий, необхідно враховувати падіння напруги на дроті, якщо напруга падіння занадто велика, вихідна напруга на стороні навантаження може не відповідати вимогам навантаження. У цьому випадку розгляньте можливість використання дроту більшого діаметра або зменшення його довжини. Довгу лінію слід використовувати з того боку, де струм відносно малий. Наприклад, цей продукт є продуктом, що знижує, тому на стороні введення слід використовувати довгі дроти.

Потрібно забезпечити достатній потік повітря, щоб забезпечити надійну роботу WG-24S1260M. Тому на верхній поверхні WG-24S1260M встановлені теплові компоненти для розсіювання тепла у навколишнє середовище за допомогою провідності, конвекції та випромінювання. Правильний потік повітря можна перевірити, виміряючи температуру в середині опорної пластини.

Електричні характеристики
Умови: TA = 25 °C (77 °F), потік повітря = 1 м/с (200 LFM), V_in = 24 В, V_out = 12 В, якщо не вказано інше.
Параметри	Мін.	Сер.	Макс.	Одиниця виміру	Примітки
Абсолютні максимальні параметри
Робоча температура навколишнього середовища	-40	-	+50	°C
Температура навколишнього середовища корпуса	-40	-	80	°C
Температура зберігання	-55	-	100	°C
Робоча вологість	5	-	95	%	Без утворення конденсату
Атмосферний тиск	62	-	106	kPa
Висота	-	-	4000	m
Спосіб охолодження	-	-	-	-	Природне охолодження
Вхідні характеристики
Вхідна напруга	18	24	36	V	-
Макс. вхідна напруга	-	-	40	V	постійна
Відключення по зниженій напрузі	17.4	17.6	17.8	V	Автоматичне відновлення
Відновлення зниженої напруги	17.8	18.0	18.2	V	Автоматичне відновлення
Макс. вхідний струм	-	-	44.2	A	V_in =17.8V; I_out =60A
Струм без навантаження (струм холостого ходу)	-	56	100	mA	V_in =24V
Позитивний провід	10	-	-	AWG	Якщо довжина дроту перевищує 50 см, рекомендується використовувати більш товстий діаметр дроту
Негативний провід	10	-	-	AWG	Якщо довжина дроту перевищує 50 см, рекомендується використовувати більш товстий діаметр дроту
Кабель для керування за PIN-кодом	-	-	-	AWG	Якщо продукт має цю функцію
Запобіжник	-	60	-	A	Позитивний вхід має вбудований запобіжник
Вихідні характеристики
Ефективність (ККД)	-	97.2	-	%	V_in =24V; I_out =60A
Вихідна напруга	11.9	12.0	12.3	V	V_in =24V; I_out =60A
Точність регулятора	-	±2	-	%
Регулювання напруги	-	±2	-	%
Регулювання навантаження	-	±2	-	%
Захист від перенапруги	-	-	-	V
Вихідний струм	0	-	60	A	V_in =18-36V
Захист від перевантаження по струму	0	70	75	A	V_in=24V
Зовнішня ємність	-	-	-	мкф	Не потрібно
Вихідні пульсації та шум	-	56	200	mVp-p	V_in =18-36V; I_out=60A, Смуга пропускання осцилографа: 20 МГц
Час наростання вихідної напруги	-	70.8	100	мСек
Час затримки завантаження	-	85.2	200	мСек
Перевищення вихідної напруги	-	1	2	%	V_in=24 В, 50%-75% крок навантаження
Захист від перегріву	-	-	90	°C	корпус
Захист від короткого замикання	-	Так	-	°C	Тривале (4 години) коротке замикання не призводить до пошкодження, режим "хіккуп" (переходить у режим із періодичними спробами поновлення роботи)
Кабель позитивного електрода	8	-	-	AWG	Якщо довжина дроту перевищує 50 см, рекомендується використовувати більш товстий діаметр дроту
Кабель мінусового електрода	8	-	-	AWG	Якщо довжина дроту перевищує 50 см, рекомендується використовувати більш товстий діаметр дроту

Характеристики безпеки та електромагнітної сумісності
Антиелектрична міцність	Сигнал із входу на вихід	-	V	Струм витоку ≤ 3,5 мА, 1 хв, немає пробою, немає дуги
	Вхід в корпус	≥500	V
	Вихід з корпусу	≥500	V
Опір ізоляції	Сигнал із входу на вихід	-	MΩ	Випробувальна напруга = 500В
	Вхід в корпус	≥50	MΩ
	Вихід з корпусу	≥50	MΩ
Інші характеристики
Вага	≤ 580	гр.
Упаковка	картонна коробка
Середній час між відмовами	≥200,000	год	V_in= 24V; I_out= 60A
Частота перемикання	100±10	KHz

Криві характеристик
Умови: TA = 25 °C (77 °F), потік повітря = 1 м/с (200 LFM), V_in = 24 В, V_out = 12 В, якщо не вказано інше.

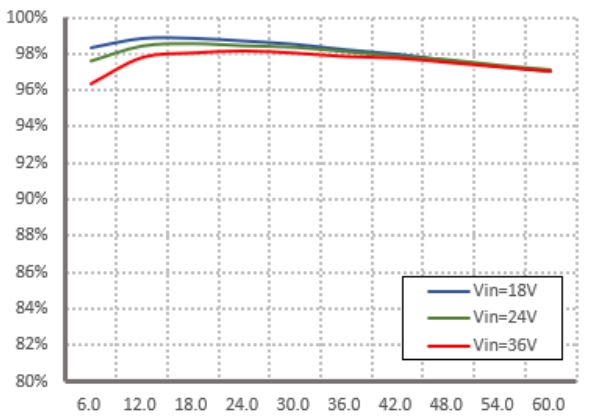

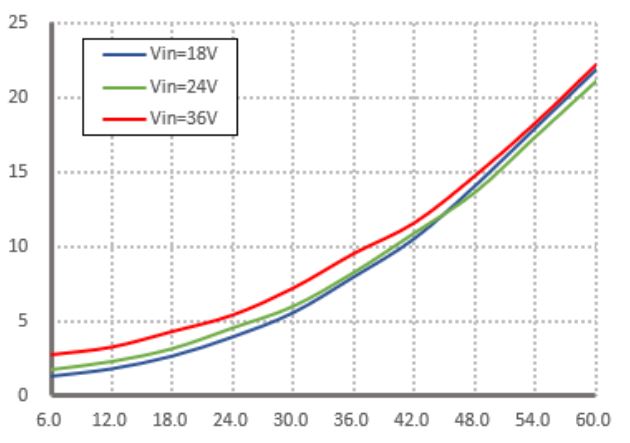

ККД (%)		Розсіювання потужності (W)
Вихідний струм, А		Вихідний струм, А

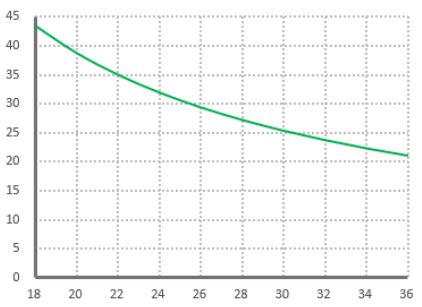

Вхідний струм (А)
Вхідна напруга, V

Захист від недостатньої напруги на вході

Конвертер автоматично відключатиметься після зниження вхідної напруги нижче порога захисту від недостатньої напруги для відключення. Конвертер розпочне роботу знову після досягнення вхідної напруги порога захисту від недостатньої напруги для запуску. Для отримання інформації про гістерезісу зверніться до характеристик захисту.

Захист від навантаження на виході.

Схема обмеження струму в конвертері, яка забезпечує захист від навантаження на виході або короткого замикання. Якщо вихідний струм перевищує встановлене значення захисту від перевантаження на виході, конвертер переходить у режим автонавантаження (hiccup mode). Після усунення несправності конвертер автоматично перезапускається.

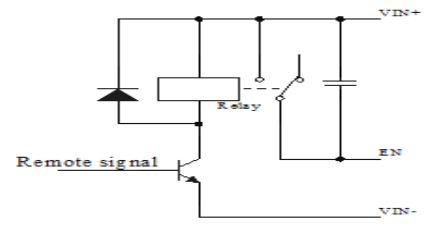

Різні схеми управління EN (включенням).
