Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

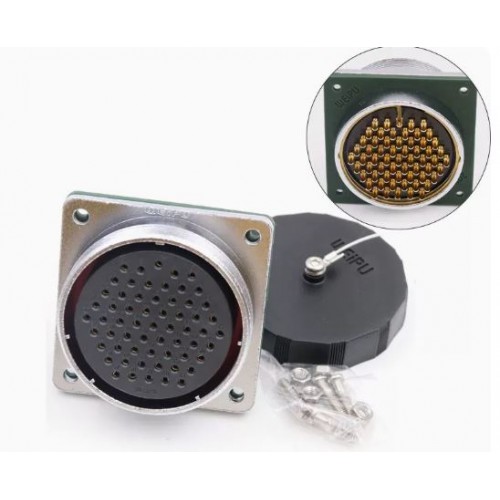

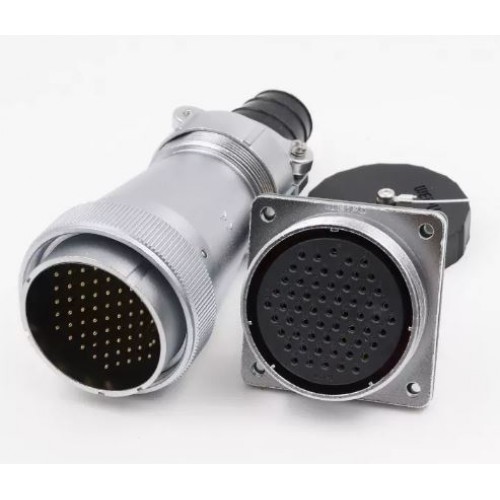

Роз'єм WF55K61Z1 – шестидесяти одно контактна герметична панельна розетка з прямим виведенням під кабель. Має умовний посадковий діаметр 55 мм, з'єднує ланцюг зі струмом до 10А і напругою до 500В, кріплення дротів здійснюється методом паяння.
Корпус цього конектора - герметичний та пилозахищений, з цинкового сплаву. Кріплення до панелі здійснюється 4 гвинтами. Може комплектуватись захисною кришкою. Коннектор має захист - IP67
Діаметр контактів – 1,5 мм. Провід, що приєднується, може мати переріз діаметром ≤ 2 мм2 (AWG ≤ 14).
Застосування коннекторів Weipu серії WF55 може здійснюватися як усередині приміщення, так і зовні.
Підібрати відповідну частину можна у розділі ТУТ
| Розміри та схема роз'ємів серії WF панельної розетки Z |
||
 |
 |
 |
| Кількість контактів | 61 | |
| ⌀d1 | 54.8 | |
| D | M59x1.5 | |
| I | 14 | |
| L | 34 | |
| b | 52 | |
| B | 64 | |
| ⌀d | 55.5 | |
| ⌀ | 4.5 | |
Характеристики роз'ємів Weipu серії WF55
| Розшифровка маркування роз'ємів Weipu-WF |
||||||||||
| WF | 55 | K | 61 | Z | 1 | |||||
| WF | - серія роз'єму Weipu |
| 55 | - типорозмір коннектора (16; 20; 24; 28; 32; 40; 48; 55) |
| К | - розетка ( J - вилка) |
| 61 | - кількість контактів (4, 7, 40, 53, 61) |
| Z | - панельна розетка, квадратний фланець |
| 1 | - кріплення дротів до контактів методом паяння |
