Роз'єм WF55K4Z2 панельна розетка

Роз'єм WF55K4Z2 – чотирьох контактна герметична панельна розетка з прямим виведенням під кабель. Має умовний посадковий діаметр 55 мм, з'єднує ланцюг зі струмом до 150А і 50А і напругою до 500В, кріплення дротів здійснюється гвинтами.

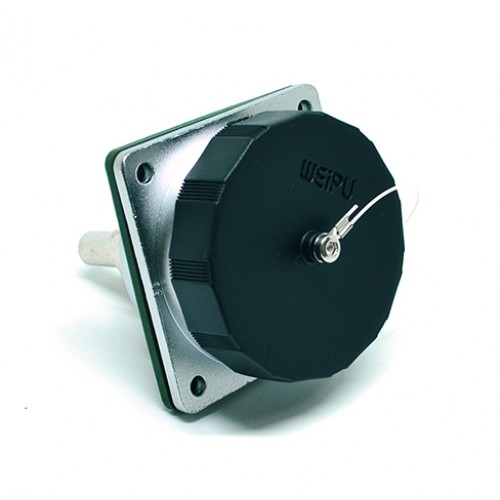

Корпус цього конектора - герметичний та пилозахищений, з цинкового сплаву. Кріплення до панелі здійснюється 4 гвинтами. Може комплектуватись захисною кришкою. Коннектор має захист - IP67

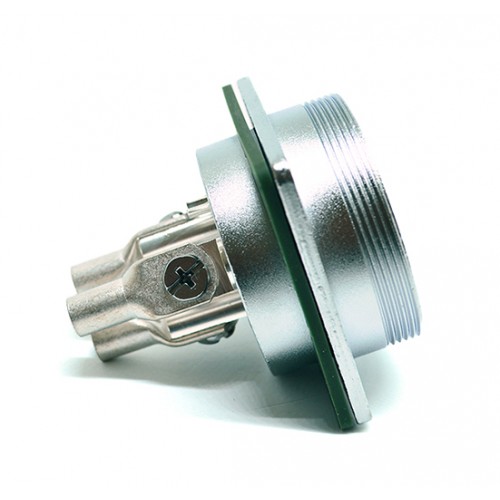

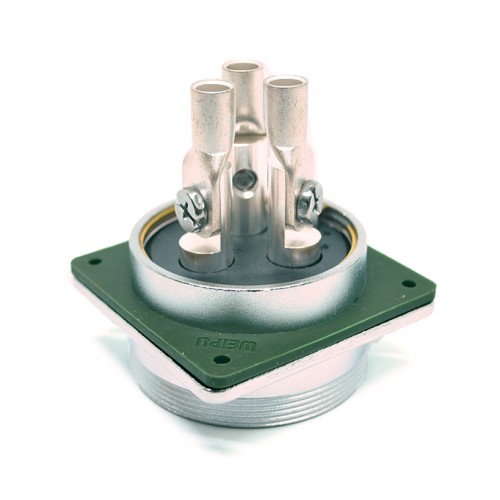

Контакти моделі WF55K4ZZ1 універсальні - підтримують три варіанти підключення: паяння, обтискання або фіксацію дроту під гвинт, що забезпечує гнучкість при монтажі.

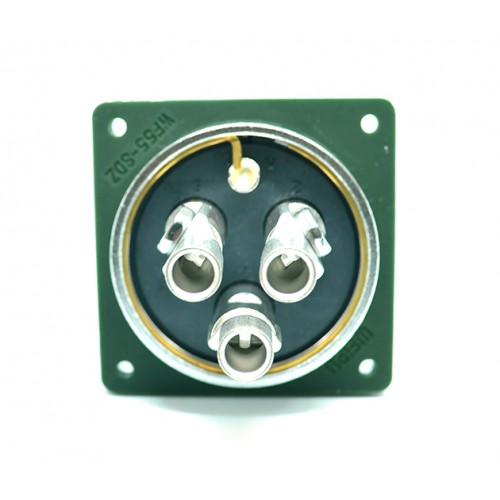

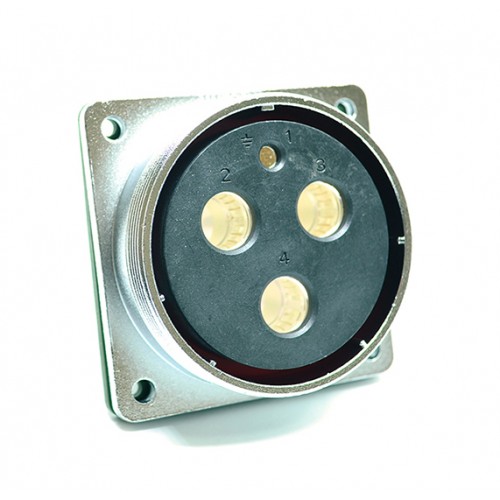

Діаметр контактів – 10 мм (3 контакта) і 3,5 мм (1 контакт). Провід, що приєднується, може мати переріз діаметром ≤ 70 мм² (AWG ≤ 20) і ≤ 10 мм² (AWG ≤ 7).

Застосування коннекторів Weipu серії WF55 може здійснюватися як усередині приміщення, так і зовні.

Підібрати відповідну частину можна у розділі ТУТ

Розміри та схема роз'ємів серії WF панельної розетки Z
Кількість контактів	4
⌀d1	54.8
D	M59x1.5
I	14
L	34
b	52
B	64
⌀d	55.5
⌀	4.5
