Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

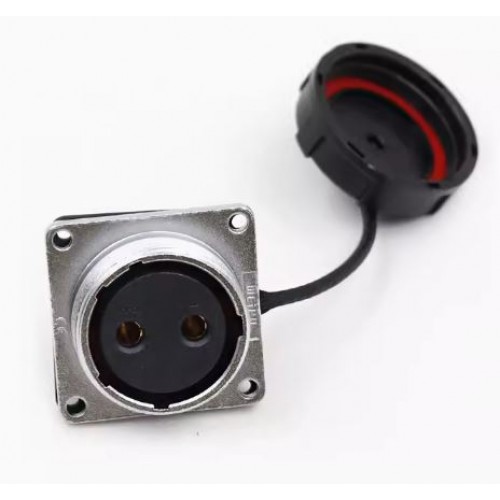

Роз'єм WF28K2Z1 – двух контактна герметична панельна розетка з прямим виведенням під кабель. Має посадковий діаметр 28 мм, з'єднує ланцюг зі струмом до 50А і напругою до 500В, кріплення дротів здійснюється методом паяння.
Корпус цього конектора - герметичний та пилозахищений, з цинкового сплаву. Кріплення до панелі здійснюється 4 гвинтами. Може комплектуватись захисною кришкою. Коннектор має захист - IP67
Діаметр контактів – 3,5 мм. Провід, що приєднується, може мати переріз діаметром ≤ 10 мм2 (AWG ≤ 7).
Застосування коннекторів Weipu серії WF28 може здійснюватися як усередині приміщення, так і зовні.
Підібрати відповідну частину можна у розділі ТУТ
| Розміри та схема роз'ємів серії WF панельної розетки Z |
||
 |
 |
 |
| Кількість контактів | 2 | |
| ⌀d1 | 27.8 | |
| D | M30x1.5 | |
| I | 10.0 | |
| L | 23 | |
| b | 30 | |
| B | 36 | |
| ⌀d2 | 28.5 | |
| ⌀ | 3.2 | |
| Струм, А | 50 | |
| Навантаження, В | 500 | |
Характеристики роз'ємів Weipu серії WF
| Розшифровка маркування роз'ємів Weipu-WF |
||||||||||
| WF | 28 | K | 2 | Z | 1 | |||||
| WF | - серія роз'єму Weipu |
| 28 | - типорозмір коннектора (16; 20; 24; 28; 32; 40; 48; 55) |
| К | - розетка ( J - вилка) |
| 2 | - кількість контактів (2, 3, 4, 7, 8, 8В, 9, 10, 10В, 12, 16, 17, 20, 24, 26, 35) |
| Z | - панельна розетка, квадратний фланець |
| 1 | - кріплення дротів до контактів за допомогою пайки (2 - кріплення дротів ґвинтами; 3 - обжим) |
