Код товару: WF20K5Z1
В наявності
170.40 грн
Без ПДВ: 142.00 грн

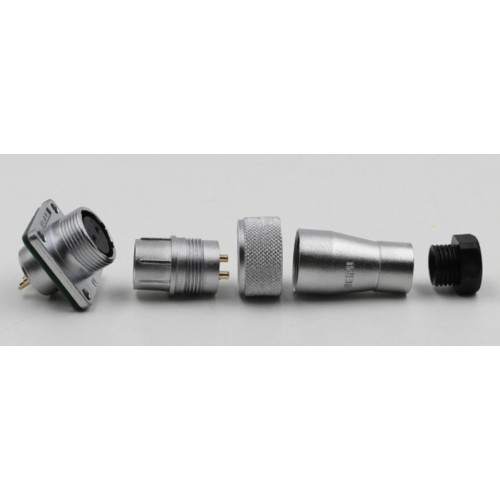

Роз'єм WF20K4Z1 – п'яти контактна герметична панельна розетка з прямим виведенням під кабель. Має посадковий діаметр 20 мм, з'єднує ланцюг зі струмом до 10А і напругою до 500В, кріплення дротів здійснюється методом паяння.
Корпус цього конектора - герметичний та пилозахищений, з цинкового сплаву. Кріплення до панелі здійснюється 4 гвинтами. Може комплектуватись захисною кришкою.
Діаметр контактів – 1,5 мм. Провід, що приєднується, може мати переріз діаметром ≤ 2 мм2 (AWG ≤ 14).
Застосування коннекторів Weipu серії WF20 може здійснюватися як усередині приміщення, так і зовні.
| Розміри та схема роз'ємів серії WF панельної розетки Z |
||
 |
 |
 |
| Кількість контактів | 5 | |
| ⌀d1 | 19.8 | |
| D | M22x1 | |
| I | 9.8 | |
| L | 23 | |
| b | 22 | |
| B | 29 | |
| ⌀d2 | 20.5 | |
| ⌀ | 3.2 | |
| Струм, А | 10 | |
| Навантаження, В | 500 | |
Характеристики роз'ємів Weipu серії WF
| Розшифровка маркування роз'ємів Weipu-WF |
||||||||||
| WF | 20 | K | 5 | Z | 1 | |||||
| WF | - серія роз'єму Weipu |
| 20 | - типорозмір коннектора (16; 20; 24; 28; 32; 40; 48; 55) |
| К | - розетка ( J - вилка) |
| 5 | - кількість контактів (2, 3, 4, 5, 6, 6B, 7, 8, 9, 12, 15) |
| Z | - панельна розетка, квадратний фланець |
| 1 | - кріплення дротів до контактів за допомогою пайки (2 - кріплення дротів ґвинтами; 3 - обжим) |
