Код товару: WF16J2ZM1
Попереднє замовлення
По запиту

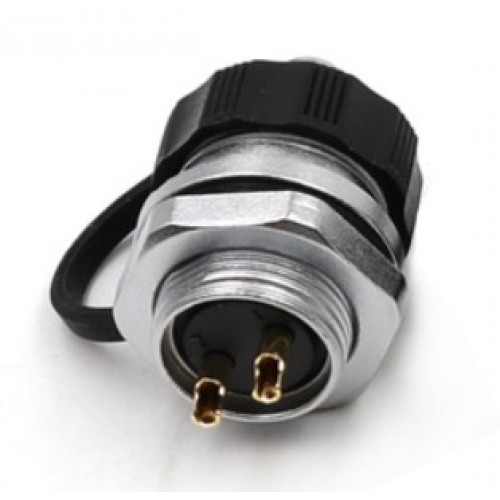

Роз'єм WF16J2ZM1 – двохконтактна герметична панельна вилка з прямим виведенням під кабель. Має посадковий діаметр 16 мм, з'єднує ланцюг зі струмом до 10А і напругою до 500В, кріплення дротів здійснюється методом паяння. Має ступінь захисту - IP67
Корпус цього конектора - герметичний та пилозахищений, з цинкового сплаву з хромовим нанесенням. Без кришки.
Діаметр контактів – 1,5 мм. Провід, що приєднується, може мати переріз діаметром ≤ 2 мм2 (AWG ≤ 14).
Застосування коннекторів Weipu серії WF16 може здійснюватися як усередині приміщення, так і зовні.
| Розміри та схема роз'ємів серії WF ZM панельний коннектор з кріпленням до блоку гайкою (позаду) |
||
 |
||
| Кількість контактів | 2, 3, 4, 5, 7, 9, 10 | |
| d | M16x1 | |
| D | M18x1 | |
| C | 5 | |
| I | 9.7 | |
| L | 22 | |
| B | 21.2 | |
| ⌀d | 15.7 | |
| h | 15.3 | |
Характеристики роз'ємів Weipu серії WF
| Розшифровка маркування роз'ємів Weipu-WF | ||||||||||
| WF | 16 | J | 2 | ZM | 1 | |||||
| WF | - серія роз'єму Weipu |
| 16 | - типорозмір конектора (20; 24; 28; 32; 40; 48; 55) |
| J | - вилка ( К - розетка) |
| 2 | - кількість контактів (2, 3, 4, 2B, 3B, 4B, 5, 7, 9, 10) |
| ZM | - панельний коннектор з кріпленням до блоку гайкою (позаду) |
| 1 | - кріплення дротів до контактів за допомогою пайки (2 - кріплення дротів ґвинтами; 3 - обжим) |
