Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.
ТОП

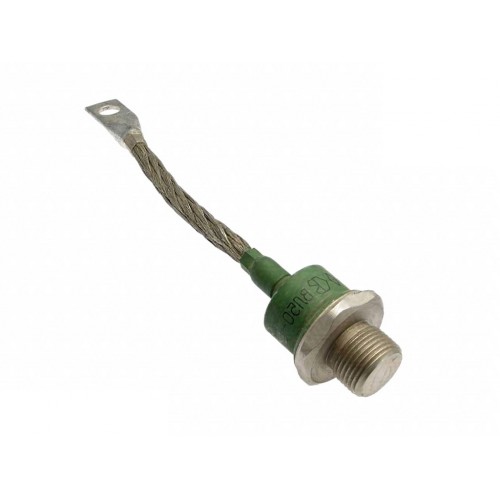

-500x500.jpg "Діод ВЛ50")
Код товару: ВЛ50
Попереднє замовлення
168.00 грн
Без ПДВ: 140.00 грн
Діод ВЛ50 – силовий випрямний діод штирьовий конструкції загального призначення. Перетворює постійний і змінний струм до 50 ампер частотою до 2000 Гц в ланцюгах з напругою 600 В - 1200 В.

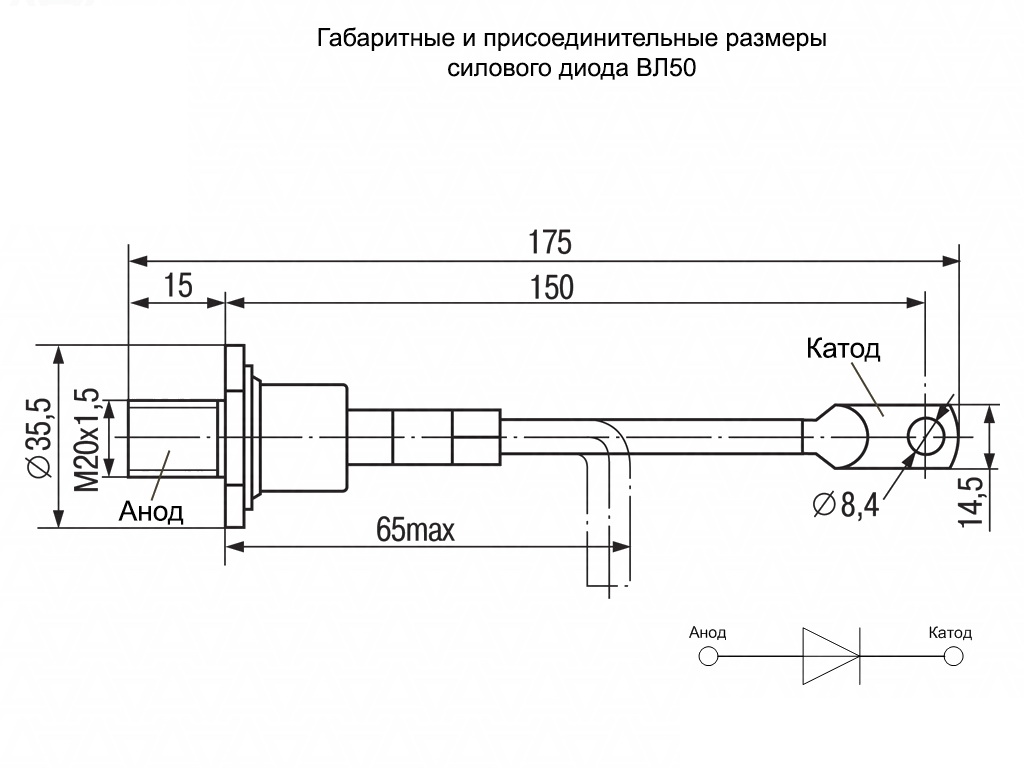

Діод має наступну полярність - мідна основа діода це анод, гнучкий вивід - катод.
Для відводу тепла діоди збирають з охолоджувачами (радіаторами) за допомогою нарізного сполучення. Щоб забезпечити надійний теплової і електричний контакт діода з охолоджувачем, при складанні необхідно дотримуватися закручує момент Md. Також для кращого відведення тепла при складанні може використовуватися теплопровідна паста КПТ-8.
Застосовуються силові в якості випрямних і розмагнічуючих діодів, для запобігання згубного впливу комутаційних перенапруг, в низьковольтних випрямлячах зварювального і гальванічного обладнання, в некерованих або напівкерованих випрямних мостах, а також в електрогенераторах промисловості і транспорту.
Діоди виготовляються для експлуатації в помірному, холодному (УХЛ) або тропічному (Т) кліматі; категорія розміщення - 2. Застосовуються в схемах живлення електрофізичних установок і в перетворювачах електроенергії.
| Діоди ВЛ50 | ||
| Повторювана імпульсна зворотна напруга | URRM | 600-1200 В |
| Максимально допустимий середній прямий струм (Температура корпусу) | IF(AV)/(TC) | 50 А (100°C) |
| Максимально допустимий діючий прямий струм у відкритому стані | IFRMS | 80 А |
| Ударний прямий струм у відкритому стані | IFSM | 2 кА |
| Максимально допустима температура переходу | Tjmax | 140 ºC |
| Імпульсна пряма напруга у відкритому стані / імпульсний прямий струм у відкритому стані | UFM/IFM | 1.35/157 В/А |
| Гранична напруга діода у відкритому стані | UT(TO) | 0.90 В |
| Динамічний опір у відкритому стані | rT | 2.540 мОм |
| Повторюваний імпульсний зворотний струм в закритому стані | IRRM | 12 мА |
| Захисний показник - значення інтеграла від квадрата ударного неповторюваного імпульсного прямого струму у відкритому стані діода за час протікання | i2·t | 20.0 кА2·c |
| Тепловий опір перехід - корпус | Rth(j-c) | 0.60 ºC/Вт |
| Зусилля затиску | Md | 40 Нм |
| Маса | W | 0.190 кг |
| Рекомендовані охолоджувачі | О371 | |
Маркування силових діодів:
| ВЛ | 50 | - | 10 | УХЛ2 |
| ВЛ | – | Діод лавинний. |
| 50 | – | Середній прямий струм IF(AV). |
| 10 | – | Клас по напрузі URRM / 100 (Номінальна напруга - 1000 В). |
| УХЛ2 | – | Кліматичне виконання: УХЛ2 - для помірного і холодного клімату. |
Аналог діода ВЛ50 - діод ДЛ112-25
| Діоди силові неуніфіковані серії "ВЛ" | ||||||
| Фото | Тип діода | Напруга URRM |
Середній прямий струм IF(AV) (TС, ºC) | Клас по напрузі URRM / 100 |
Тип охолоджувача |
|
 |
Діод ВЛ10 | 600-1200В | 10А (100ºC) | 6 - 12 | О231, О331 | |
 |
Діод ВЛ25 | 600-1200В | 25А (100ºC) | 6 - 12 | О241 | |
 |
Діод ВЛ50 | 600-1200В | 50А (100ºC) | 6 - 12 | О371 | |
 |
Діод ВЛ200 | 600-1300В | 200А (100ºC) | 6- 13 | О171 | |
 |
Діод ВЛ320 | 600-1200В | 320А (100ºC) | 6 - 12 | ОА-016 | |
