-500x500.jpg "Діод ВЛ320")
Код товару: ВЛ320
Попереднє замовлення
1092.00 грн
Без ПДВ: 910.00 грн

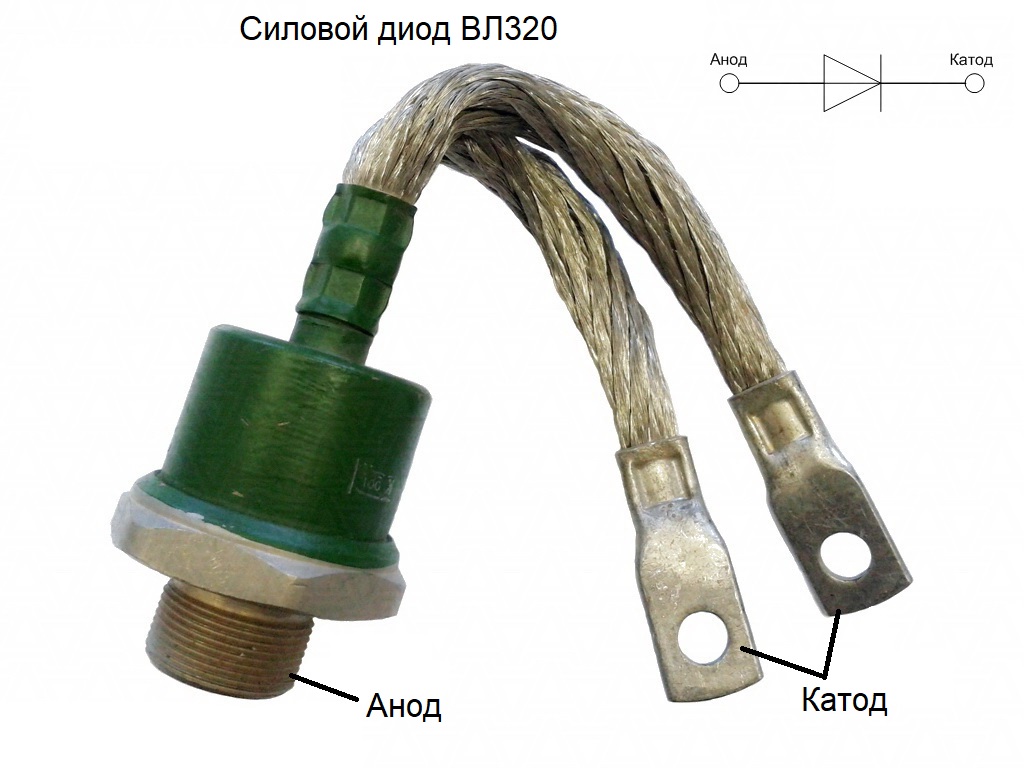

Діод ВЛ320 – силовий випрямний діод штирьовий конструкції загального призначення. Перетворює постійний і змінний струм до 320 ампер частотою до 2000 Гц в ланцюгах з напругою 600 В - 1300 В.
Діод має наступну полярність - мідна основа діода це анод, гнучкий вивід - катод.
Для відводу тепла діоди збирають з охолоджувачами (радіаторами) за допомогою нарізного сполучення. Щоб забезпечити надійний теплової і електричний контакт діода з охолоджувачем, при складанні необхідно дотримуватися закручує момент Md. Також для кращого відведення тепла при складанні може використовуватися теплопровідна паста КПТ-8.
Застосовуються силові в якості випрямних і розмагнічуючих діодів, для запобігання згубного впливу комутаційних перенапруг, в низьковольтних випрямлячах зварювального і гальванічного обладнання, в некерованих або напівкерованих випрямних мостах, а також в електрогенераторах промисловості і транспорту.
Діоди виготовляються для експлуатації в помірному, холодному (УХЛ) або тропічному (Т) кліматі; категорія розміщення - 2. Застосовуються в схемах живлення електрофізичних установок і в перетворювачах електроенергії.
| Діоды ВЛ320 | ||
| Повторювана імпульсна зворотна напруга | URRM | 600-1200 В |
| Максимально допустимий середній прямий струм (Температура корпусу) | IF(AV)/(TC) | 320 А (100°C) |
| Максимально допустимий діючий прямий струм у відкритому стані | IFRMS | 502 А |
| Ударний прямий струм у відкритому стані | IFSM | 6.6 кА |
| Максимально допустима температура переходу | Tjmax | 140 ºC |
| Імпульсна пряма напруга у відкритому стані / імпульсний прямий струм у відкритому стані | UFM/IFM | 1.6/1000 В/А |
| Гранична напруга діода у відкритому стані | UT(TO) | 1.08 В |
| Динамічний опір у відкритому стані | rT | 0.500 мОм |
| Повторюваний імпульсний зворотний струм в закритому стані | IRRM | 20 мА |
| Захисний показник - значення інтеграла від квадрата ударного неповторюваного імпульсного прямого струму у відкритому стані діода за час протікання | i2·t | 218 кА2·c |
| Тепловий опір перехід - корпус | Rth(j-c) | 0.09 ºC/Вт |
| Зусилля затиску | Md | 60 Нм |
| Маса | W | 1.100 кг |
| Рекомендовані охолоджувачі | ОА-016 | |
Маркування силових діодів:
| ВЛ | 320 | - | 10 | УХЛ2 |
| ВЛ | – | Діод лавинний. |
| 320 | – | Середній прямий струм IF(AV). |
| 10 | – | Клас по напрузі URRM / 100 (Номінальна напруга - 1000 В). |
| УХЛ2 | – | Кліматичне виконання: УХЛ2 - для помірного і холодного клімату. |
Аналог діода ВЛ320 - діод ДЛ171-320
| Діоди силові неуніфіковані серії "ВЛ" | ||||||
| Фото | Тип діода | Напруга URRM |
Середній прямий струм IF(AV) (TС, ºC) | Клас по напрузі URRM / 100 |
Тип охолоджувача |
|
 |

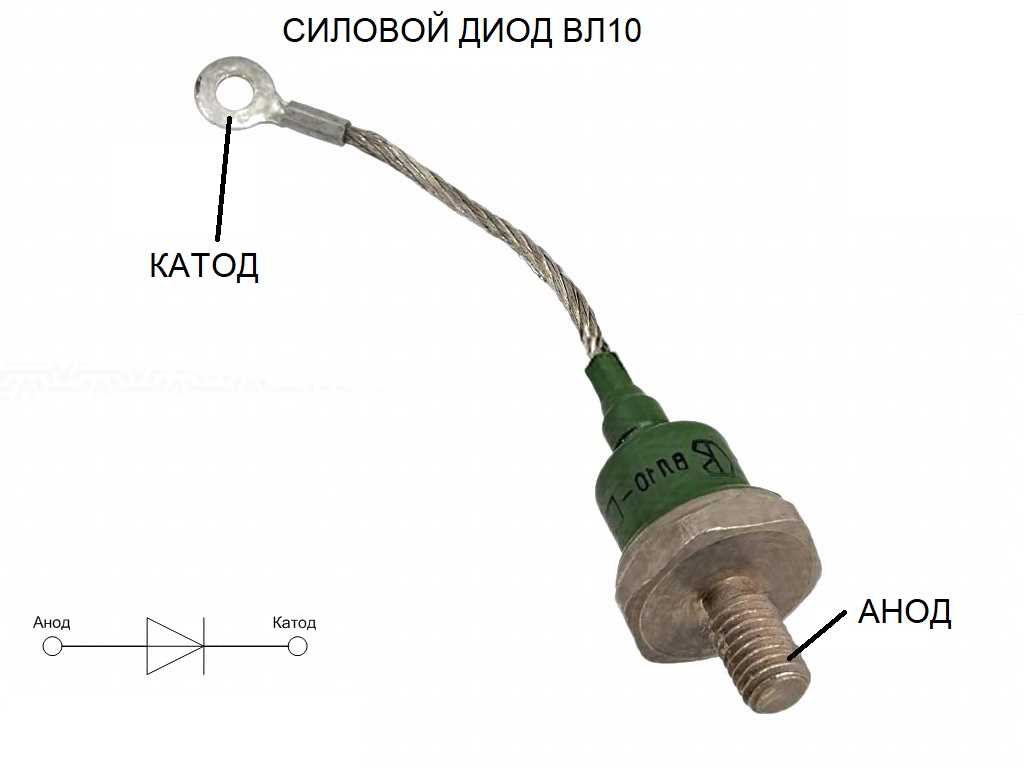

Діод ВЛ10 | 600-1200В | 10А (100ºC) | 6 - 12 | О231, О331 | |
 |

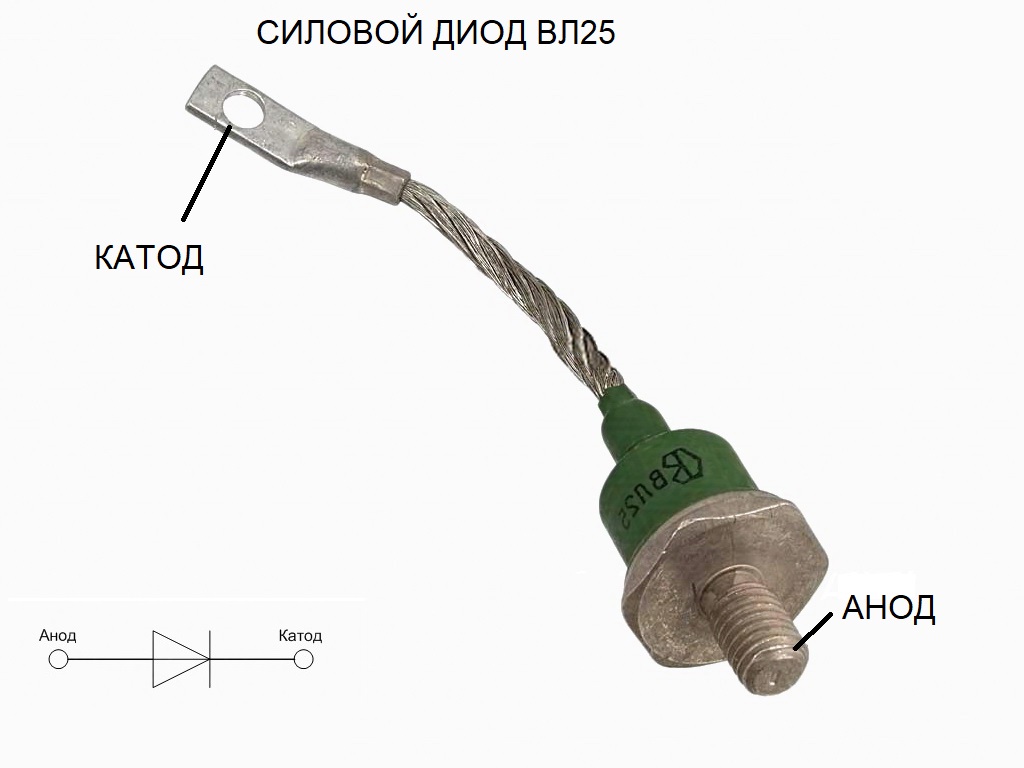

Діод ВЛ25 | 600-1200В | 25А (100ºC) | 6 - 12 | О241 | |
 |

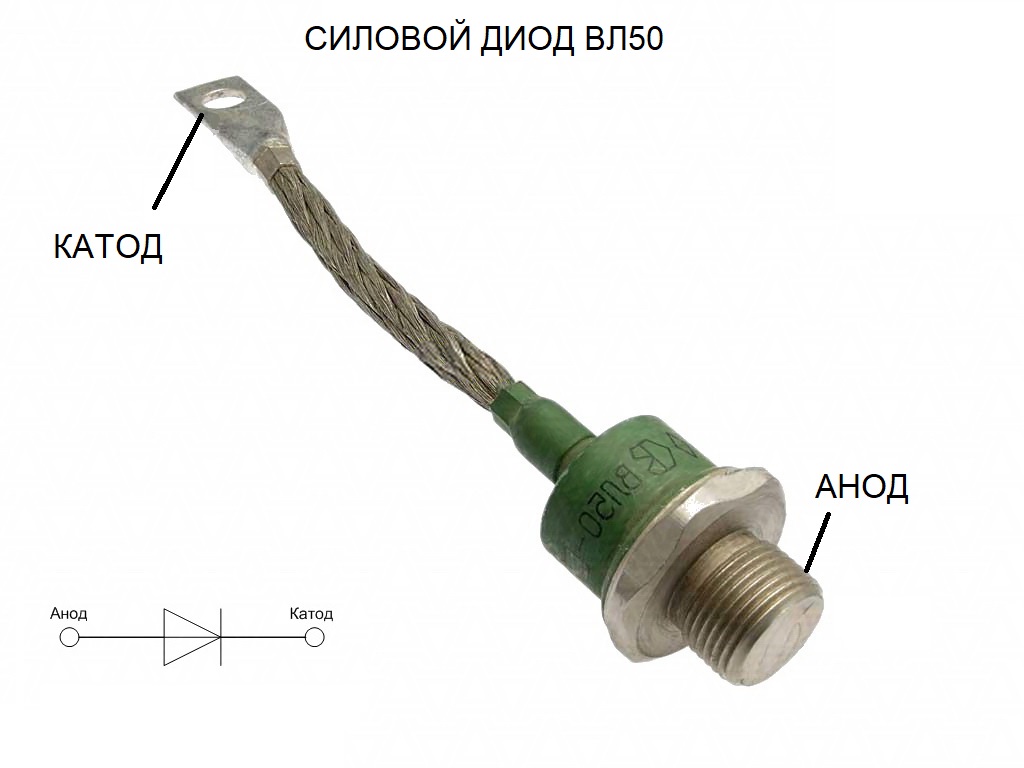

Діод ВЛ50 | 600-1200В | 50А (100ºC) | 6 - 12 | О371 | |
 |

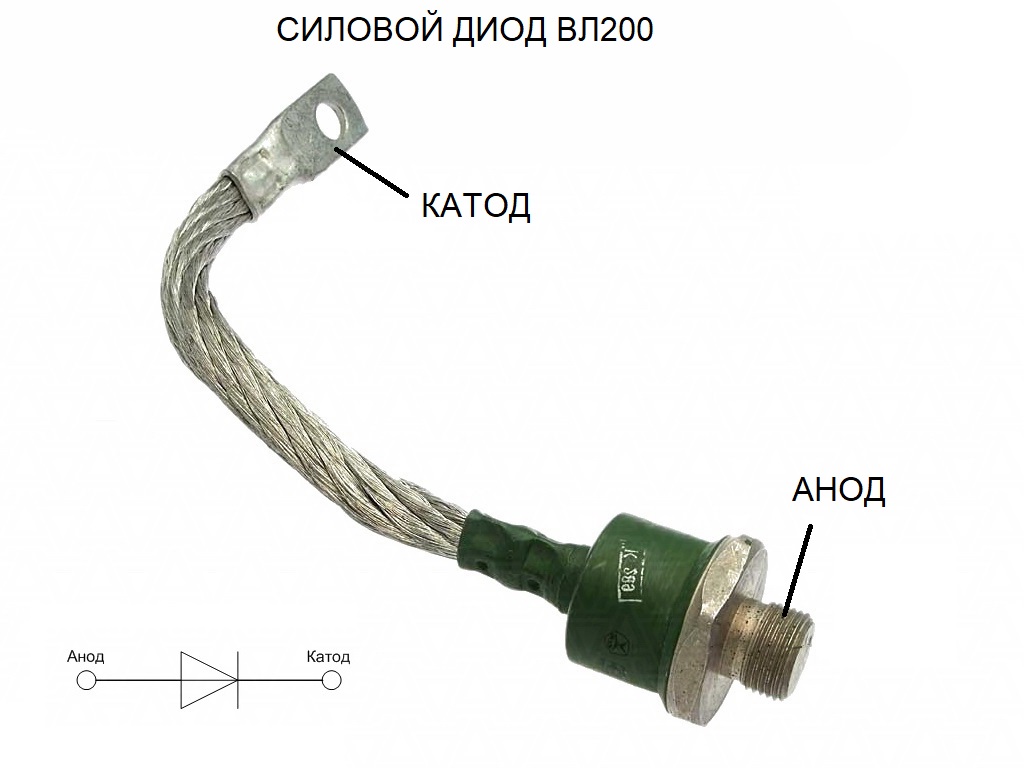

Діод ВЛ200 | 600-1300В | 200А (100ºC) | 6- 13 | О171 | |
 |
Діод ВЛ320 |
600-1200В | 320А (100ºC) | 6 - 12 | ОА-016 | |
