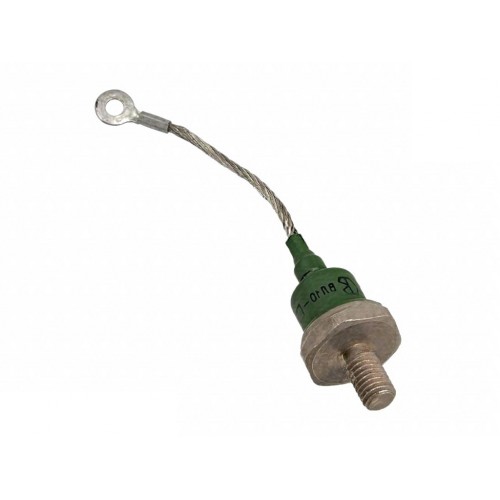

-500x500.jpg "Діод ВЛ10")
Код товару: ВЛ10
Попереднє замовлення
126.00 грн
Без ПДВ: 105.00 грн
Діод ВЛ10 – силовий випрямний діод штирьовий конструкції загального призначення. Перетворює постійний і змінний струм до 10 ампер частотою до 2000 Гц в ланцюгах з напругою 600 В - 1200 В.

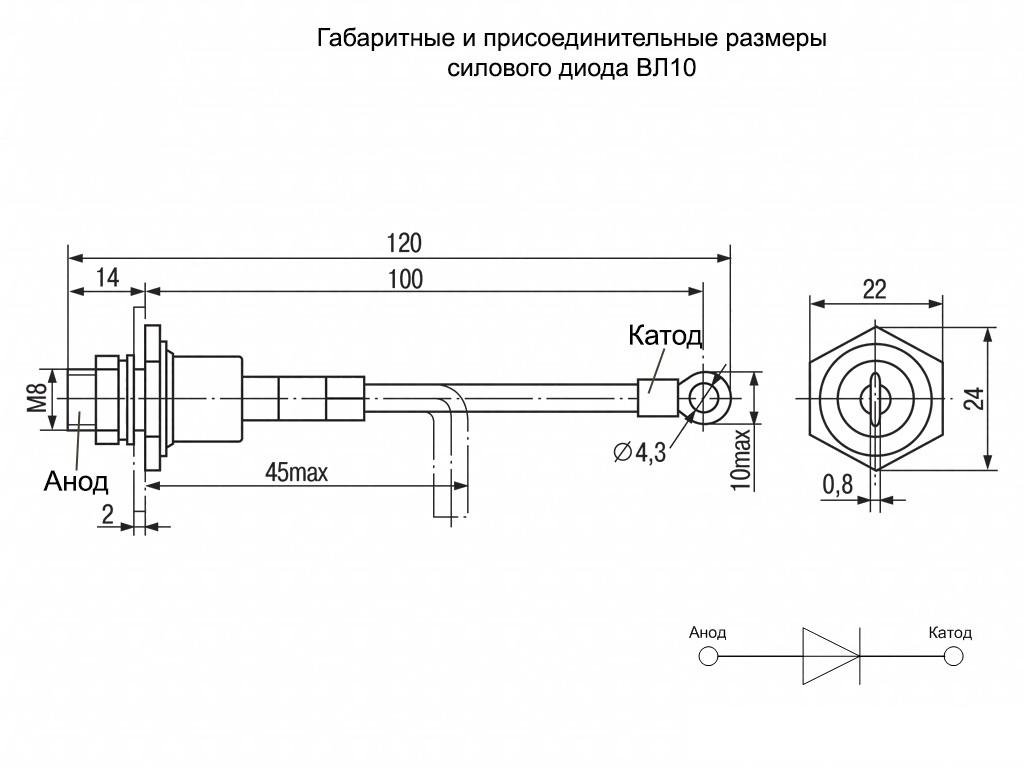

Діод має наступну полярність - мідна основа діода це анод, гнучкий вивід - катод.
Для відводу тепла діоди збирають з охолоджувачами (радіаторами) за допомогою нарізного сполучення. Щоб забезпечити надійний теплової і електричний контакт діода з охолоджувачем, при складанні необхідно дотримуватися закручує момент Md. Також для кращого відведення тепла при складанні може використовуватися теплопровідна паста КПТ-8.
Застосовуються силові в якості випрямних і розмагнічуючих діодів, для запобігання згубного впливу комутаційних перенапруг, в низьковольтних випрямлячах зварювального і гальванічного обладнання, в некерованих або напівкерованих випрямних мостах, а також в електрогенераторах промисловості і транспорту.
Діоди виготовляються для експлуатації в помірному, холодному (УХЛ) або тропічному (Т) кліматі; категорія розміщення - 2. Застосовуються в схемах живлення електрофізичних установок і в перетворювачах електроенергії.
| Діоди ВЛ10 | ||
| Повторювана імпульсна зворотна напруга | URRM | 600-1200 В |
| Максимально допустимий середній прямий струм (Температура корпусу) | IF(AV)/(TC) | 10 А (100°C) |
| Максимально допустимий діючий прямий струм у відкритому стані | IFRMS | 16 А |
| Ударний прямий струм у відкритому стані | IFSM | 0.55 кА |
| Максимально допустима температура переходу | Tjmax | 140 ºC |
| Імпульсна пряма напруга у відкритому стані / імпульсний прямий струм у відкритому стані | UFM/IFM | 1.35/31 В/А |
| Гранична напруга діода у відкритому стані | UT(TO) | 0.90 В |
| Динамічний опір у відкритому стані | rT | 12.700 мОм |
| Повторюваний імпульсний зворотний струм в закритому стані | IRRM | 4 мА |
| Захисний показник - значення інтеграла від квадрата ударного неповторюваного імпульсного прямого струму у відкритому стані діода за час протікання | i2·t | 1.51 кА2·c |
| Тепловий опір перехід - корпус | Rth(j-c) | 1.50 ºC/Вт |
| Зусилля затиску | Md | 10 Нм |
| Маса | W | 0.045 кг |
| Рекомендовані охолоджувачі | О231, О331 |
|
Маркування силових діодів:
| ВЛ | 10 | - | 10 | УХЛ2 |
| ВЛ | – | Диод лавинный. |
| 10 | – | Средний прямой ток IF(AV). |
| 10 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1000 В). |
| УХЛ2 | – | Климатическое исполнение: УХЛ2 - для умеренного и холодного климата. |
Аналог діода ВЛ10 - діод ДЛ112-10
| Діоди силові неуніфіковані серії "ВЛ" | ||||||
| Фото | Тип діода | Напруга URRM |
Середній прямий струм IF(AV) (TС, ºC) | Клас по напрузі URRM / 100 |
Тип охолоджувача |
|
 |
Діод ВЛ10 |
600-1200В | 10А (100ºC) | 6 - 12 | О231, О331 | |
 |
Діод ВЛ25 | 600-1200В | 25А (100ºC) | 6 - 12 | О241 | |
 |
Діод ВЛ50 |
600-1200В | 50А (100ºC) | 6 - 12 | О371 | |
 |
Діод ВЛ200 |
600-1300В | 200А (100ºC) | 6- 13 | О171 | |
 |
Діод ВЛ320 | 600-1200В | 320А (100ºC) | 6 - 12 | ОА-016 | |
