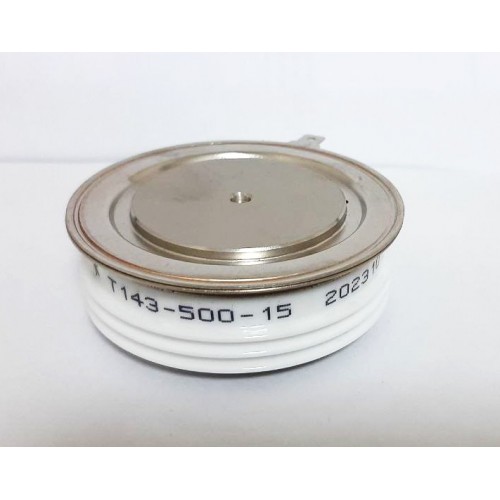

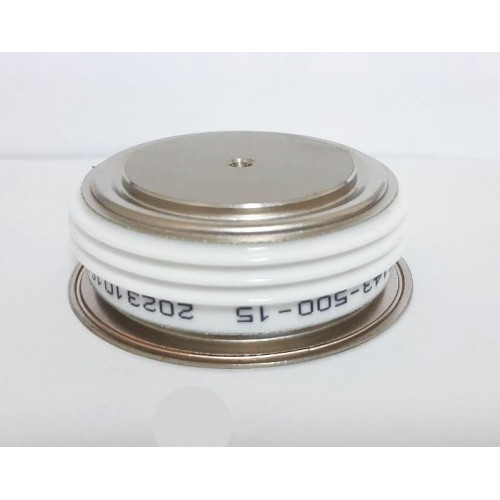

Код товару: Т143-500-15
В наявності
1260.70 грн
Без ПДВ: 1260.70 грн
Таблеточні тиристори загального призначення серії Т143-500-15 призначені для регулювання та перетворення як постійного, так і змінного струму з номінальним значенням до 750 А при частоті до 500 Гц у ланцюгах з напругою від 400 до 1600 В.
Полярність тиристора можна встановити, звернувши увагу на маркування його корпусі. У серії тиристорів представлено вид корпуса: PT42. Позначення "PT" розшифровується як "pill thyristor" - тиристор таблетки.
Тиристори монтуються з використанням різьбового з'єднання з охолоджувачами. Для мінімізації електричних втрат і максимізації відведення тепла в процесі складання важливо забезпечувати правильний момент, що закручує, також відомий як зусилля затискання Fm, що дорівнює 15±1,5 кН. Відповідність досягнутого зусилля затискання встановлюється з урахуванням прогину траверси. Для покращення тепловідведення тиристора при складанні може використовуватися теплопровідна паста КПТ-8, хоча це не є обов'язковою умовою для монтажу.
| Схема корпусу тиристора Т143-500 |
| PT42 |
|
Детальні характеристики тиристорів Т143-500:
| Характеристики тиристорів | Т143-500 | |
| Повторювана імпульсна напруга в закритому стані; імпульсна зворотна напруга, що повторюється | UDRM/URRM | 400-1600 В |
| Максимально допустимий середній струм у відкритому стані (Температура корпусу) | IT(AV)/(TC) | 604 А (85ºC) 750 А (70ºC) |
| Максимально допустимий струм, що діє, у відкритому стані | ITRMS | 1178 А |
| Ударний струм у відкритому стані | ITSM | 11.0 кА |
| Максимально допустима температура переходу | Tjmax | 125ºC |
| Імпульсна напруга у відкритому стані / імпульсний струм у відкритому стані | UTM/ITM | 1.80/1570 В/А |
| Порогова напруга тиристора у відкритому стані | UT(TO) | 1.10 В |
| Динамічне опір у відкритому стані | rT | 0.570 мОм |
| Повторний імпульсний струм у закритому стані; імпульсний зворотний струм, що повторюється | IDRM/IRRM | 30 мА |
| Критична швидкість наростання напруги у закритому стані | (dUD/dt)cr | 200-1600 В/мкс |
| Постійний струм управління, що відмикає | IGT | 250 мА |
| Постійна напруга управління, що відмикає | UGT | 2.5 В |
| Критична швидкість наростання струму у відкритому стані | (diT/dt)cr | 200 А/мкс |
| Час вимкнення | tq | 320 мкс |
| Захисний показник - значення інтеграла від квадрата ударного струму, що не повторюється, у відкритому стані тиристора за час протікання | i2·t | 605 кА2·c |
| Тепловий опір перехід - корпус | Rth(j-c) | 0.034 ºC/Вт |
| Зусилля стиснення | Fm | 15±1.5 кН |
| Маса | W | 0.240 кг |
| Рекомендовані охолоджувачі | О143, О243, О343, ОМ103, ОМ104 | |
| Інформаційний лист | ||
Розшифровка маркування Тиристора Т143-500-18
| Т | 143 | – | 500 | – | 18 | 4 | 3 | УХЛ2 |
| Т | – | Тиристор низькочастотний |
|||||||||||||||||||||||||||
| 143 | – | Конструктивне виконання, серія |
|||||||||||||||||||||||||||
| 500 | – | Середній струм у відкритому стані IT(AV) | |||||||||||||||||||||||||||
| 18 | – | Клас з напруги URRM / 100 | |||||||||||||||||||||||||||
| 4 | – | Критична швидкість наростання напруги у закритому стані (dUD/dt)cr : | |||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| 3 | – | Група за часом вимкнення tq: | |||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| * - Тільки для приладів на струми менше 100А | |||||||||||||||||||||||||||||
| УХЛ2 | – | Кліматичне виконання: УХЛ2 - для помірного та холодного клімату. |
