Роз'єм герметичний SZC21 14P-M-FK 14pin, 5 А

Роз'єм герметичний IP68 серії SZC21 (SP20) 14P-M-FK — дванадцяти-контактні кабельна вилка і панельна розетка на фланець ручного з'єднання. Діаметр контактів d = 1,0 мм, номінальна напруга 250В і струмовий навантаження до 5А.

Особливістю роз'ємів серії SZC21 є контактний роз'єм штепсельного типу і швидкороз'ємний герметичний спосіб з'єднання. З'єднувач SZC21 14P-M-FK нараховує 14 контактів діаметром 1,0 мм.

Роз'єми SZC21 є пилозахищені і вологозахищеними відповідають ступеню захисту IP68, що гарантує роботу роз'ємів при тривалому зануренні у воду (більше 30 хвилин) на глибину більше 1 м.

Тип корпусу SZC21 14P-M-FK – кабельний і панельний, на одному з контактних з'єднань присутнє силіконове кільце ущільнювача, при зчленуванні перешкоджає потрапляння вологи на контакти. На вході-виході кабельний герметичний вхід діаметром 12 мм (PG13.5), який надійно фіксує кабель і перешкоджає попаданню води всередину.

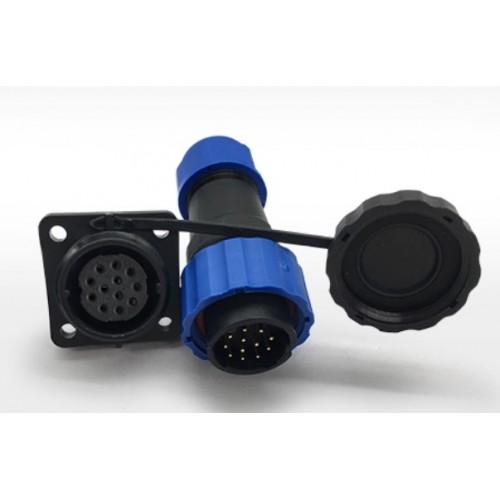

Серія SZC21 14P-M-FK комплектується двома відповідними частинами виделкою і розеткою. Вилка, так само відома як "папа", позначається буквою "M", а розетка, вона ж "мама" - буквою "F".

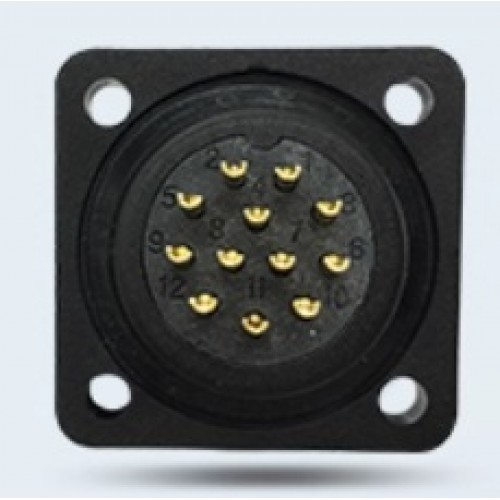

Схема розташування контактів і параметри SZC21 14P-M-FK:

Серія раз'єма	Розмір контактного з'єднання	Схема розташування	Позначення контактів	Діаметр контактів	Кількість контактів
					усього	даного діаметру
SZC21 14P-M-FK	20.5 мм			Ød = 1,0 мм	14	14
