Код товару: sql100
В наявності
613.32 грн
Без ПДВ: 511.10 грн
Діодні мости із серії SQL являють собою випрямні пристрої для трифазного змінного струму, які здійснюють перетворення його в постійний пульсуючий сигнал з використанням шестидіодної конфігурації, відомої як "зірка Ларіонова".
Частота роботи складає 50 Гц. Ці пристрої відрізняються високою імпульсною стійкістю та порівняно низьким падінням напруги.
Металевий корпус діодних мостів містить у собі компоненти, ретельно ізольовані електрично за допомогою епоксидної смоли (компаунда) з високим ступенем вогнестійкості.
Орієнтацію висновків можна визначити або за маркуванням на корпусі, або безпосередньо на контактах: вхідні ("Input") контакти позначені символом тильда "~", що вказує на використання змінного струму, а вихідні ("DC Output") мають позитивний "+" негативний "-" знаки, вказуючи на пульсуючий постійний струм.

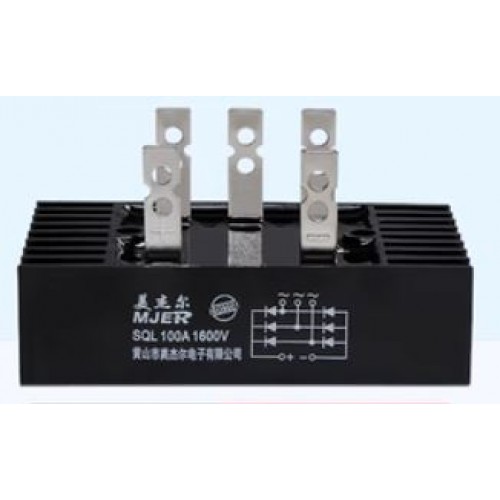

Для згладжування вихідного пульсуючого струму часто використовується фільтр, що найчастіше є великогабаритним конденсатором з високою ємністю. Охолодження діодних мостів із серії SQL здійснюється за допомогою спеціальних радіаторів, що тепловідводять, інтегрованих в корпус, або за допомогою установки додаткових охолоджувачів. На корпусі є маркування виробу, а також схема підключення діодів для зручності використання.
Діодні мости серії SQL100 знайшли широке застосування у різноманітних промислових пристроях, таких як інвертори, блоки живлення, системи керування електродвигунами, зарядні пристрої та регулятори потужності.

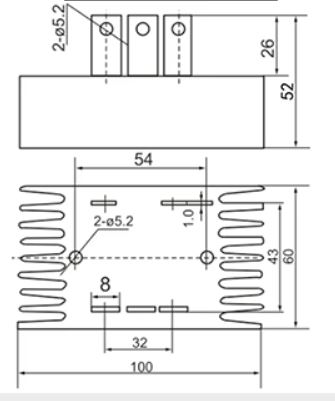

| Схема діодного моста SQL100 |
|
