Код товару: SKKT15/12E
Попереднє замовлення
По запиту

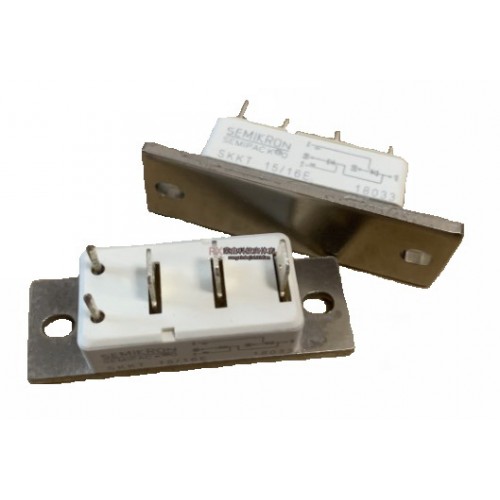

Силові тиристорні модулі SKKT15/12E експлуатуються в ланцюгах постійного та змінного струму з навантаженням до 13,5А та зворотною імпульсною напругою до 1200В.
Модулі SKKT15/12E є перетворювач контролер, основою якого є монолітна конструкція з двома напівпровідниковими тиристорами (тип тиристор-тиристор). Особливістю конструкції модулів SEMIPACK є використання пружинних з'єднань виводів управління з струмонесучими шинами. Надійність та стабільність параметрів пружинних контактів – невід'ємний елемент конструкції модулів SEMIKRON.
Встановлюються тиристорні модулі SKKT15/12E за допомогою гвинтів через наскрізні отвори кріплення в корпусі. Кріплення проводів – затискними нікельованими клемами, під якими розміщені контрольні точки вимірювання імпульсної прямої напруги. Основні висновки знаходяться на верхній частині корпусу та пронумеровані цифрами 1, 2, 3. Для кріплення додаткового охолодження (використовуються радіатори або охолоджувачі) у корпусі тиристорних безпотенційних модулів SKKT15/12E передбачені отвори кріплення. Між модулем та охолоджувальним елементом необхідно використовувати спеціальну теплопровідну підкладку, змащену термопастою.
Застосовуються тиристорні модулі SKKT15/12E в різних силових установках – блоках живлення та управління, регуляторах потужності, регуляторах змінного струму, перетворювачах, пристроях запуску та управління електродвигунами, температурних контролерах доменних печей або хімічних процесів, зварювальному обладнанні, а також як випрямлячі. струму та ін.
Застосовуються тиристорні модулі SKKT15/12E в різних силових установках – блоках живлення та управління, регуляторах потужності, регуляторах змінного струму, перетворювачах, пристроях запуску та управління електродвигунами, температурних контролерах доменних печей або хімічних процесів, зварювальному обладнанні, а також як випрямлячі. струму та ін.
Технічні характеристики тиристорного модуля SKKT15/12E:
| Схема |  |
| Робоча напруга |
1200 В |
| Напруга утримання відкритого стану |
2,45 В |
| Струм комутації |
14 А |
| Струм керуючого електрода на включення |
300 мА |
| Час увімкнення |
мкс |
| Час вимкнення |
100 мкс |
| Електричний монтаж |
конектори FASTON |
| Механічний монтаж |
гвинтами |
| Тип корпусу | SEMIPACK 0 |
| Розміри |
61 х 21 х 25 мм |
| Маса | 43 гр |
Розшифровка маркування (позначень) тиристорних модулів SKKT:
| SKK | T | 15 | / | 12 | E |
| SKK | – | Модулі силові Semikron |
| T | – | Модуль тиристорний |
| 15 | – | Значення максимально допустимого середнього прямого струму |
| 12 | – | Значення класу за імпульсною зворотною напругою, що повторюється |
| E | – | Конструктивне виконання. |
