ШР20ПК5НШ7 Вилка

ТОП

Код товару: ШР20ПК5НШ7

Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.

Рухається на склад

По запиту

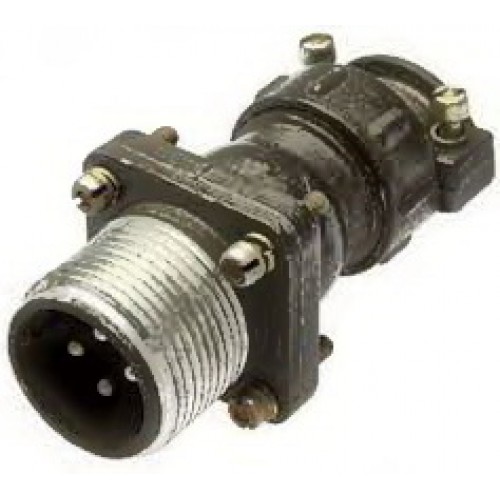

Роз'єм ШР20ПК5НШ7 – 5-й контактна негерметична приладова (блокова) вилка серії ШР, з прямим висновком під неекранований кабель і патрубком. Розетка має прохідний діаметр 24 мм.

ШР

ПК

ШР - Тип з'єднувача

20 - Умовний розмір корпусу

ПК (У) - Конструктивне виконання: ПК - з прямим патрубком, У - з кутовим патрубком

5 - Кількість контактів

Н (Э) - Вид гайки патрубка: Э-для екранованого кабелю, Н-для неекранованого кабелю.

Г (Ш) - Вид контактів: Г-розетка, Ш-вилка

7 - Позначення поєднання контактів (кількість і діаметр контактів залежить від виду роз'єму):

7 - п'ять контактів Ø 1,5 мм

Н - Покриття контактів нікелем (відсутність літери - покриття контактів сріблом)

М – Матеріал корпусу: М - пластмасовий корпус.

Роз'єм ШР20ПК5НШ7 відноситься до групи циліндричних кабельних низькочастотних низьковольтних роз'ємів.

Корпусні деталі виготовлені з алюмінієвого сплаву АЛ-11. Матеріалом ізоляторів служить карболіт К-211-3. Штирі контактів вилки ШР - циліндричні, матеріал латунь ЛС59-1. При наявності в кінці маркування роз'єму літери «Н» покриття контакту - нікель, при відсутності букви - покриття срібло. Метод монтажу навісний (об'ємний). Зчленування з'єднувача - різьбове, поляризація корпусу одношпоночная. Кабельні частини роз'ємів між собою не сполучаються, також, як і приладові. Хвостовик контакту вилки повинен допускати приєднання провідників перетином не більше 13 мм 2. Максимальна допустима кількість перепайок - максимум 3.

Можливі невеликі розбіжності букв в кінці маркування, нанесеної на з'єднувачі. Це пов'язано з уніфікацією виробництва роз'ємів: деякі деталі корпусів роз'ємів можуть переставлятися з однієї частини на іншу.

При застосуванні, монтажі та експлуатації з'єднувачів слід спиратися на норми і вимоги, зазначені в таких технічних стандартах: ОСТ В 11 0121-91 або ГЕ0.364.107ТУ.

Тип з'єднувача		ШР
Кількість контактів		5
Робоча напруга, не більше		850 В
Максимальне струмове навантаження на одиночний контакт, не більше		10 А
Робочий струм на контакт, не більше		50 А
Діаметр контакту, мм		1.5
Перетин дроту що приєднується, не більше		3.00 мм²
Опір контакту, не більше		2.5 мОм
Опір ізоляції в нормальних кліматичних умовах, не менш		5000 МОм
Синусоїдальна вібрація	діапазон частот	1...5000 Гц
	прискорення	300 м/с²
Прискорення механічного удару	одиночної дії	5000 м/с²
	багаторазової дії	350 м/с²
Лінійне прискорення		2000 м/с²
Мінімальне напрацювання		10000 год
Кількість з'єднань		500
Мінімальний термін зберігання		15 років
Температура навколишнього середовища		от -60° С до +60° С
Зміна температур з урахуванням температури перегріву контактів		от -60° С до +110° С
Атмосферний знижений тиск робочий		1,3·10^-4 Па (10-6 мм рт. ст.)

Залежність температури перегріву контактів від струмового навантаження
Струмове навантаження на з'єднувач,% від максимально допустимої по ТУ	50	60	70	80	90
Температура перегріву контактів, ° С, не більше	22	27	33	38	44

Мінімальне напрацювання з'єднувачів в полегшеному температурному режимі:
Мінімальне напрацювання з'єднувача, год	Максимальна температура з'єднувача, ° С
3000	93
5000	85
7500	79
10000	75
15000	70
20000	66
25000	63
30000	61
40000	58
50000	55
80000	49
100000	47
