Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.
ТОП
Код товару: РМГ
В наявності
По запиту

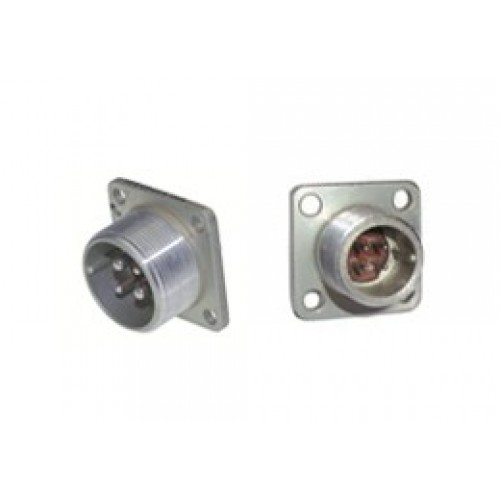

Роз'єми РМГ14, РМГ18, РМГ22, РМГ24, РМГ27, РМГ30, РМГ33, РМГ36, РМГ39, РМГ42 – коннектори ручного з'єднання герметичні циліндричні, внутрішнього об'ємного монтажу, з'єднують ланцюги з навантаженням до 260А і 700В.
Роз'єми РМГ14, РМГ18, РМГ22, РМГ24, РМГ27, РМГ30, РМГ33, РМГ36, РМГ39, РМГ42 можуть налічувати від 4 до 50 контактів в залежності від типорозміру, які поміщені в карболітову основу і металевий корпус.
При замовленні роз'ємів РМГ необхідно вказувати тип корпусу: блоковий, що кріпиться на панель, що в складі маркування позначається буквою "Б". Також потрібно вказувати вид з'єднувача: вилка, вона ж "тато" - позначається буквою "Ш" (штир).
Для поліпшення якості з'єднання в конструкції роз'ємів РМГ передбачена фіксація за допомогою різьблення гайки і корпусу. Повну розшифровку маркування роз'ємів РМГ дивіться нижче таблиці з основними характеристиками.
Роз'єми РМГ |
||
Опір контактів з діаметром |
1,0 мм, не більш | 0,005 Ом |
1,5 мм, не більш |
0,0025 Ом |
|
2,0 мм, не більш |
0,0016 Ом |
|
3,0 мм, не більш |
0,00075 Ом |
|
Матеріал контактів |
золото, срібло |
|
Тип |
Кількість контактів |
Робоча напруга, не більше |
РМГ14Б4Ш1А1 |
4 |
560 В |
РМГ14Б4Ш1В1 |
4 |
560 В |
РМГ14БПН4Ш1В1 |
4 |
560 В |
РМГ14БПЭ4Ш1В1 |
4 |
560 В |
РМГ18Б7Ш1В1 |
7 |
560 В |
РМГ22Б4Ш3А1 |
4 |
560 В |
РМГ22Б4Ш3В1 |
4 |
560 В |
РМГ22Б10Ш1В1 |
10 |
560 В |
РМГ24Б19Ш1А1 |
19 |
560 В |
РМГ27Б7Ш2В1 |
7 |
560 В, 700 В |
РМГ27Б24Ш1А1 |
24 |
560 В, 700 В |
РМГ27Б24Ш1В1 |
24 |
560 В, 700 В |
РМГ30Б32Ш1А1 |
32 |
560 В |
РМГ30Б32Ш1В1 |
32 |
560 В |
РМГ33Б20Ш4А1 |
20 |
560 В, 700 В |
РМГ33Б20Ш4В1 |
20 |
560 В, 700 В |
РМГ39Б45Ш2В1 |
45 |
560 В, 700 В |
РМГ42Б50Ш2А1 |
50 |
560 В, 700 В |
РМГ42Б50Ш2В1 |
50 |
560 В, 700 В |
РМГ42БПН50Ш2В1 |
50 |
560 В, 700 В |
Маркування роз'ємів РМГ:
| РМГ | 42 | Б | П | Н | 50 | Ш | 2 | В | 1 |
| РМГ | - | Тип роз'єму - з'єднувач електричний циліндричний приладовий герметичний. |
| 42 | - | Посадковий діаметр корпусу вилки або розетки: 14,18, 22, 24, 27, 30, 33, 36, 39, 42. |
| Б | - | Тип корпусу: Б - блочний. |
| П | - | Форма кожуха (вид патрубка): П - пряма. |
| Н | - | Вид кінцевий гайки: Э - для екранованого кабелю, Н - для неекранованого кабелю. |
| 50 | - | Кількість контактів: 4, 7, 10, 19, 20, 24, 32, 45, 50. |
| Ш | - | Вид з'єднувача: Ш - вилка (штир). |
| 2 | - | Поєднання контактів по їх діаметрам: 1 - 1 мм, 2 - 1 мм, 1,5 мм, 3 - 2 мм, 3 мм, 4 - 1 мм, 3 мм. |
| В | - | Вид покриття контактів: А - золото, В - срібло. |
| 1 | - | Максимально допустима температура навколишнього середовища: 1 - 100°С, 2 - 200°С. |
