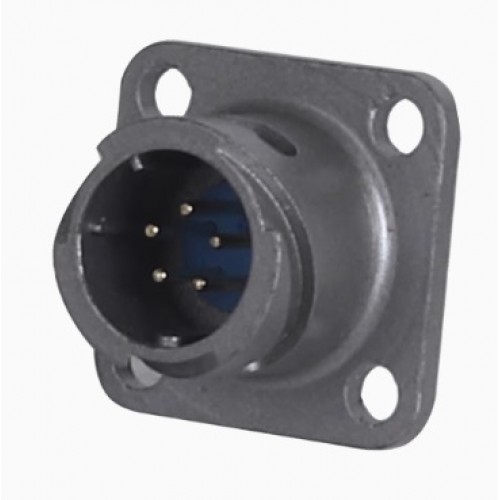

Роз'єм байонетний швидкороз'ємний серії Q14-J5-A (посадковий діаметр 14 мм) - 5 - контактна панельна вилка ручного з'єднання. Діаметр контактів d=1 мм, номінальна напруга 250В та струмове навантаження до 3А.
Байонетний замок працює за принципом повороту: роз'єм фіксується шляхом повороту на чверть обороту (90°), що забезпечує швидке підключення та роз'єднання. Завдяки механізму фіксації виключається ризик випадкового від'єднання. Забезпечують високу вібростійкість та захист від роз'єднання в умовах сильних механічних навантажень. Має стійкість до пилу, вологи та інших несприятливих зовнішніх факторів (відповідає стандартам захисту IP67).
Корпус роз'ємів виготовляється з міцного авіаційного металу з антикорозійними покриттями.
Серія Q використовується для підключення силових та сигнальних кабелів, застосовуються у робототехніці, виробничому обладнанні та транспортних системах, використовуються у приладах, де потрібне надійне та герметичне з'єднання.
| Технічні характеристики роз'ємів байонетного з'єднання Q14 | |
| Тип | байонетне з'єднання, роз'єм швидкороз'ємний |
| Тип сполучної частини | панельна розетка |
| Номінальна напруга | 250В |
| Номінальний струм | 3А |
| Опір контактів | 0,0025-0,005 Ом |
| Опір ізоляції (не меньше) | 5000 МОм |
| Діелектрична міцність | 1000 В (50 Гц, 1 мин.) |
| Робоча температура | -55°C – +100°C |
| Відносна вологість | до 93% при 40°C |
| Атмосферний тиск | 1 кПа |
| Вібростійкість | 10 – 2000 Гц,150 м/с2 |
| Ударостійкість | 490 м/с2 |
| Постійне прискорення вібрації | 245 м/с2 |
| Ресурс з'єднань | 500 циклів |
| Ступінь захисту | IP67 (1 м під водою до 30 хв.) |
