Код товару: MS3101A10SL-4SN
Попереднє замовлення
480.60 грн
Без ПДВ: 400.50 грн

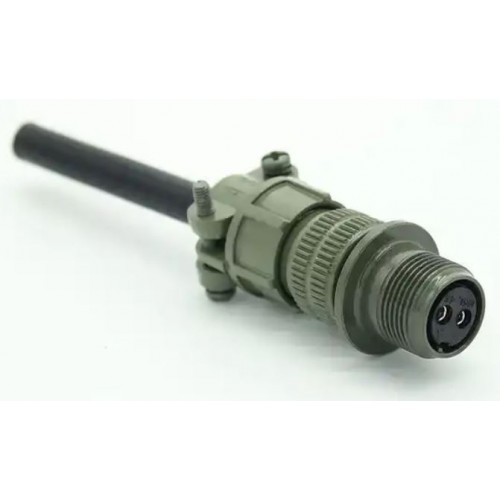

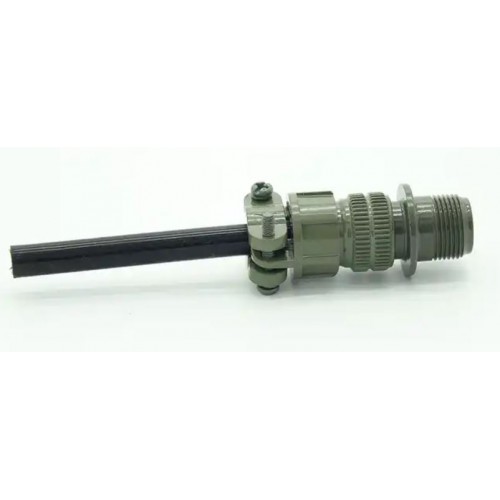

Роз'єм MS3101A10SL-4SN - міжкабельна розетка на 2 контакта з різьбовим з'єднанням на корпусі. Використовується для з'єднання кабелю. З'єднує ланцюг з навантаженням до 500В змінного струму / 700В постійного струму и струмом до 13А. Матеріал корпусу - алюмінієвий сплав. Монтаж дрота - пайкою.
Діаметр контакту - 1.6 мм, розмір кабелю (AWG) - 16~22, переріз дроту - 0,5...1,5мм2
Може використовуваться разом з кінцевиком 3057 і втулкою 3420

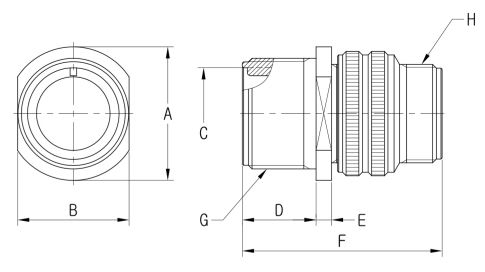

| Розмір конектора MS3101A10SL-4SN | ||||||||
 |
||||||||
| MS3101A10SL | ⌀Amax | Bmax | ⌀C +0.38 -0.00 |
D +0.79 -0.00 |
E Max./Min. |
F Max. |
G | H |
| Клас "А" | 21.8 | 16.2 | 11.38 | 14.28 | 3.96/1.58 | 38.88 | 5/8-24UNEF | 5/8-24UNEF |
| Розмір кінцевика 3057 для роз'єма MS3101A10SL-4SN (в комплекті) | |||||||
 |
|||||||
| Серія роз'єму | Умовний розмір | E | L ±0.79 |
p ±0.79 |
R ±0.79 |
A | |
| Min. | Max. | ||||||
| MS3057-4A | 10SL, 12S | 3.56 | 7.92 | 20.62 | 20.62 | 22.22 | 5/8-24UNEF |
| Розмір резинової втулки 3420 для кінцевика 3057 (в комплекті) | |||||||
 |
|||||||
| Серія втулки | Умовний розмір | C ±0.41 |
L ±0.79 |
R ±0.41 |
|||
| MS3420-4 | 10SL, 12S | 12.83 | 69.85 | 5.59 | |||
| Розмір захисної кришки для роз'єма MS3101A10SL-4SN (замовляється окремо) | |||||||
 |
|||||||
| Серія кришки | Умовний розмір | B Max |
⌀C Max. |
E |
⌀D +0.25 -0.13 |
A |
|
| MS25043-10D | 10SL | 11.91 | 20.70 | 101.60 | 3.56 | 5/8-24UNEF |
|
