Вартість товару зазначена на сайті вказана на товар, що є по наявності. Вартість товару під замовлення може відрізнятися від ціни на сайті. Кінцева ціна на продукцію залежить від кількості, термінів поставки, форми оплати.
Код товару: MS3100A10SL-3SN
Попереднє замовлення
487.68 грн
Без ПДВ: 406.40 грн

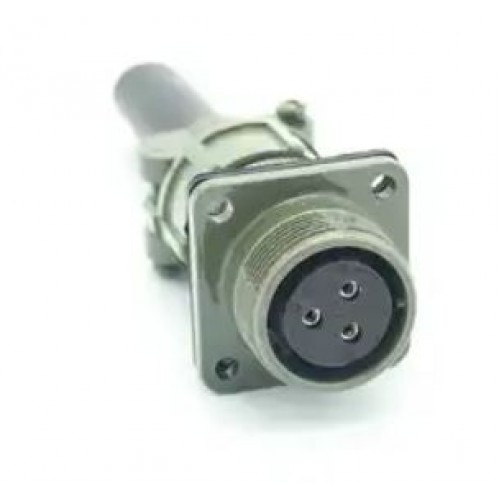

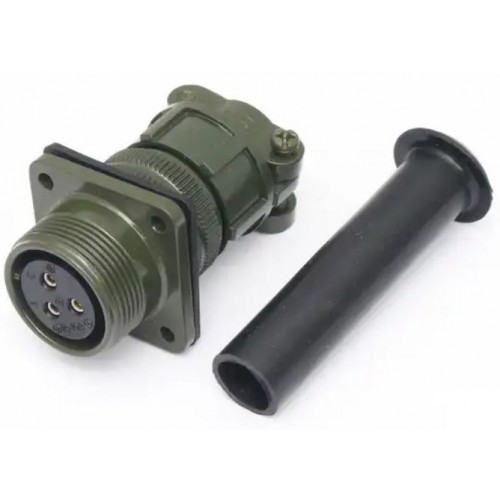

Роз'єм MS3100A10SL-3SN - блочно-кабельна розетка на 3 контакта з різьбовим з'єднанням на гайці. З'єднує ланцюг з навантаженням до 500В змінного струму / 700В постійного струму и струмом до 13А. Матеріал корпусу - алюмінієвий сплав. Монтаж дрота - пайкою.
Діаметр контакту - 1.6 мм, розмір кабелю (AWG) - 16~22, переріз дроту - 0,5...1,5мм2

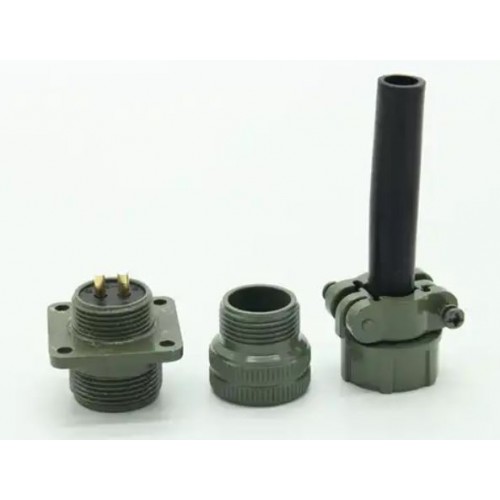

Може використовуватися разом з кінцевиком 3057.

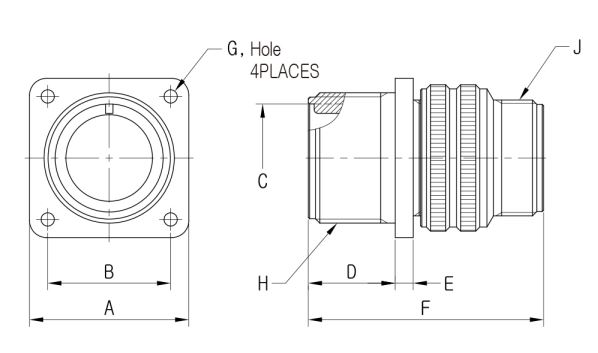

| Розмір конектора MS3100A10SL-3SN | |||||||||
 |
|||||||||
| MS3100A10SL | A ±0.79 | B ±0.12 | ⌀C +0.38 -0.00 | D +0.79 -0.00 | E Max./Min. | F Max. | ⌀G Max. +0.25 -0.13 | H | J |
| Клас "А" | 25.40 | 18.26 | 11.38 | 14.28 | 3.96/1.58 | 38.88 | 3.05 | 5/8-24UNEF | 5/8-24UNEF |
| Розмір кінцевика 3057 для роз'єма MS3100A10SL-3SN (в комплекті) | |||||||
 |
|||||||
| Серія роз'єму | Умовний розмір | E | L ±0.79 |
p ±0.79 |
R ±0.79 |
A | |
| Min. | Max. | ||||||
| MS3057-4A | 10SL, 12S | 3.56 | 7.92 | 20.62 | 20.62 | 22.22 | 5/8-24UNEF |
| Розмір резинової втулки 3420 для кінцевика 3057 (в комплекті) | |||||||
 |
|||||||
| Серія втулки | Умовний розмір | C ±0.41 |
L ±0.79 |
R ±0.41 |
|||
| MS3420-4 | 10SL, 12S | 12.83 | 69.85 | 5.59 | |||

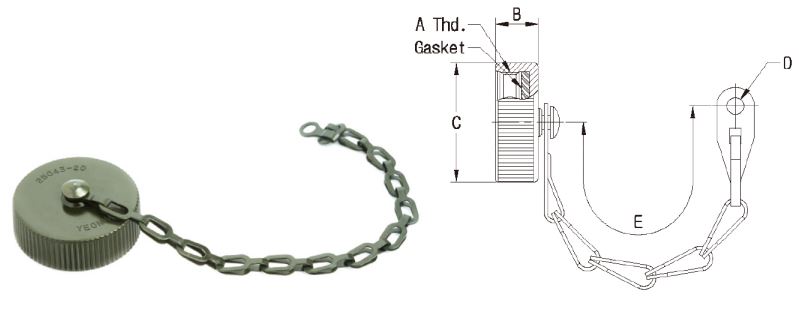

| Розмір захисної кришки для роз'єма MS3100A10SL-3SN (замовляється окремо) | |||||||
 |
|||||||
| Серія кришки | Умовний розмір | B Max |
⌀C Max. |
E |
⌀D +0.25 -0.13 |
A |
|
| MS25043-10D | 10SL | 11.91 | 20.70 | 101.60 | 3.56 | 5/8-24UNEF |
|
